Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Module d'entrée Bus CAN, USB Nombre d'entrées: 2 x Nbr. de sorties: 0 x No

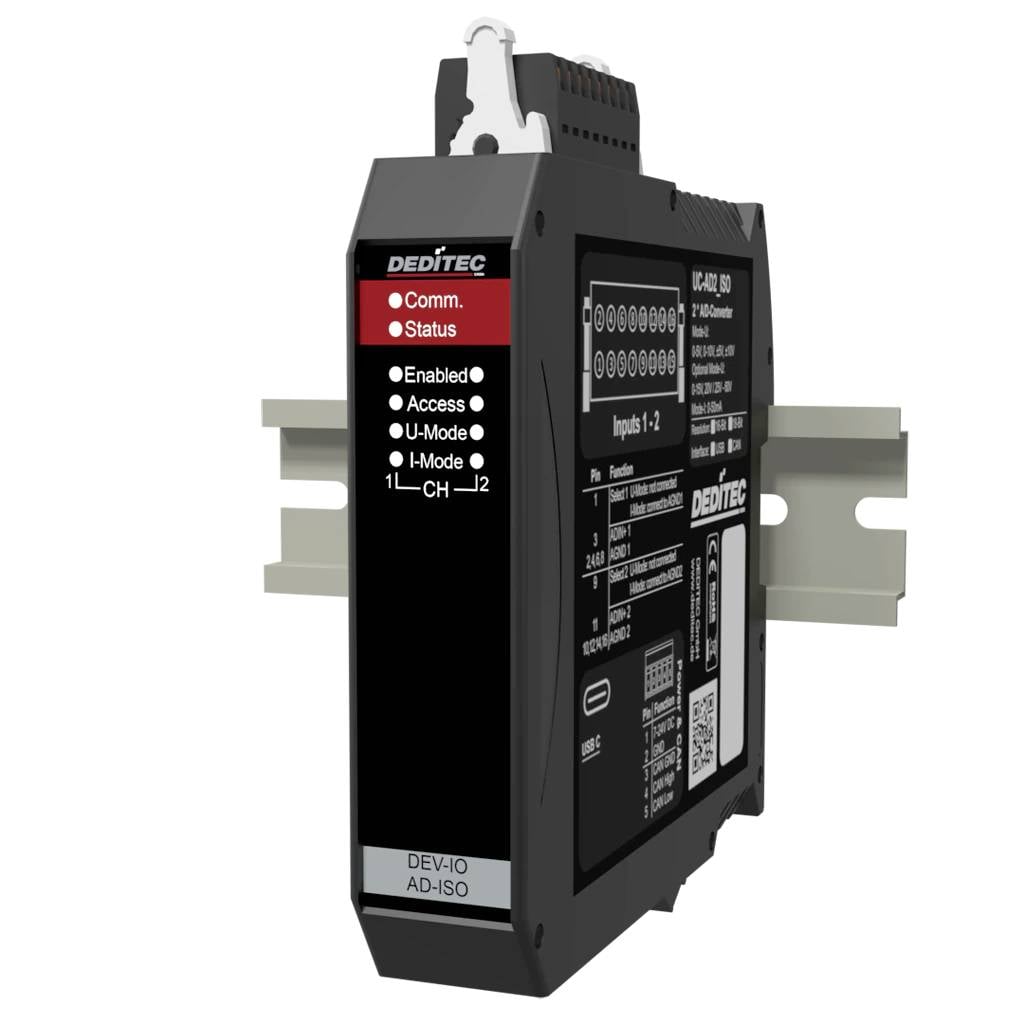

Module d'isolation E/S industriel DEDITEC sur rail DIN noir avec DELs de communication/état et entrées étiquetées 1-2.

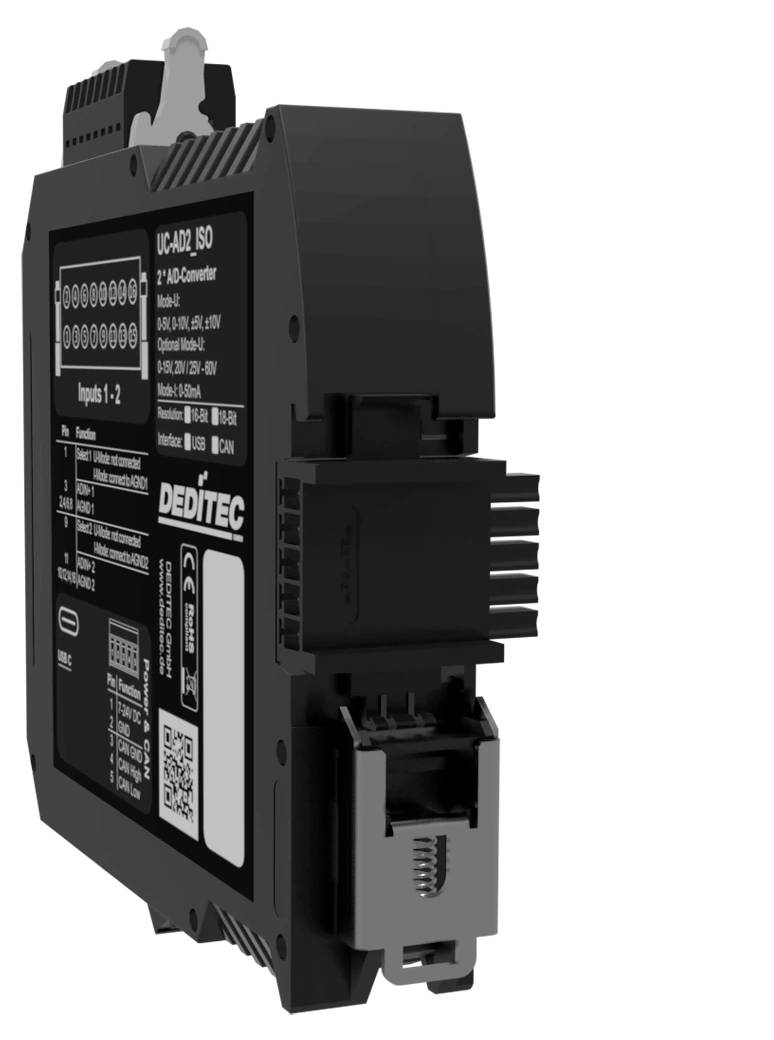

Module convertisseur de signal pour rail DIN industriel noir avec marquage DEDTEC et connecteurs à bornes, présenté sur fond blanc.

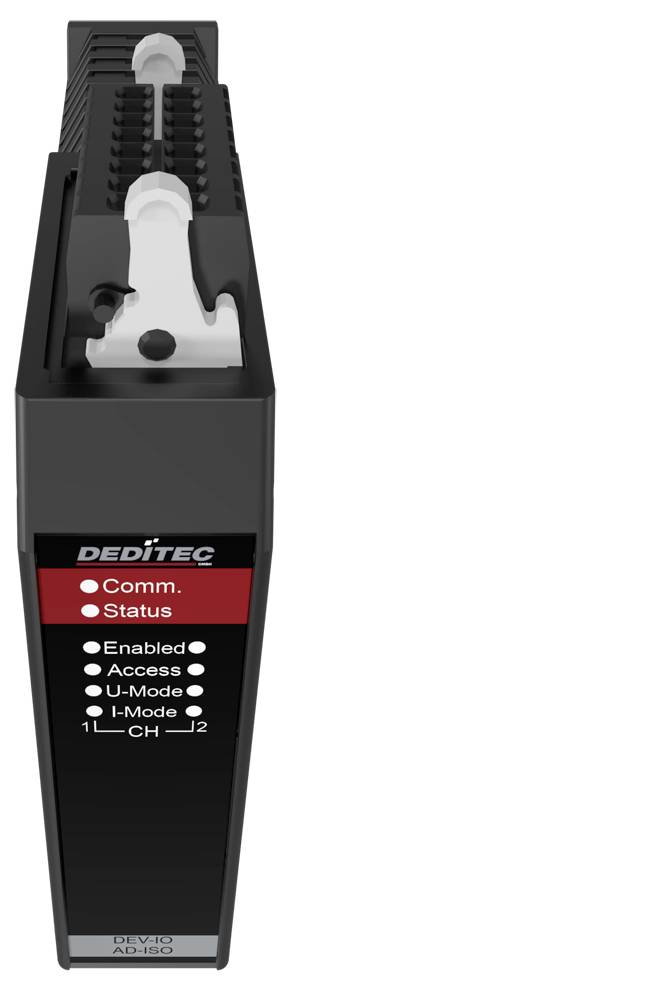

Module de contrôle industriel noir portant l'étiquette « PEDITEC » avec des indicateurs Comm., Status, Enabled, Access, U-Mode, I-Mode et CH.
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 689.95 / pièce(s))
CHF 689.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Module industriel CAN 16 bits A/D avec séparation galvanique optimal pour les bancs d'essai - avec interface de configuration USB

  • Interface CAN selon ISO 11898
  • Protocole CAN ouvert (RAW CAN)
  • Mode d'envoi/réception automatique (TX/RX)
  • Séparé galvaniquement jusqu'à 500 V
  • Interface USB 2.0 jusqu'à 480 Mbit/s.
  • Mise en service rapide grâce à l'intégration plug-and-play
  • Réalisation : Single End
  • Résolution 16 bits de chaque canal
  • PLAGES DE TENSION: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
  • Plage de courant : 0-20 mA, 4-20 mA, 0-24 mA
  • Séparation galvanique canal à canal : max. 1 kV c.a.
  • Séparation galvanique pour l'alimentation en tension : max. 500 V
  • Taux de conversion convertisseur A/D : 4 µs
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Caractéristiques techniques

  • Séparation galvanique : jusqu'à 1 kV c.a. (canal à canal)
  • Temps de conversion convertisseur A/D : 4 µs
  • Montage : rail DIN DIN (35 x 7,5 mm)
Type de produit

Module d'entrée

Interfaces

Bus CAN

USB

Type

UC-CAN-U-AD2-16ISO

Tension de fonctionnement

12 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

12 à 24 VDC

Température de fonctionnement

10 à 50 °C

Nombre I/O

2

Nombre d'entrées

2 x

Nombre de sorties

0 x

Dim.

(l x H) 22.5 mm x 120 mm

Consommation électrique max.

100 mA

Hauteur

120 mm

Largeur

22.5 mm

Référence fabricant

UC-CAN-U-AD2-16ISO

Modèle

Module pour montage sur rail support (rail DIN) avec séparation galvanique

Entrées

2 entrées analogiques (Single-Ended, résolution 16 bits)

Interfaces

Bus CAN (interface CAN ouverte / mode Auto-RX/TX)
USB (pour la configuration via ICT-Tool)

Consommation électrique

60 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Module d'entrée Bus CAN, USB Nombre d'entrées: 2 x Nbr. de sorties: 0 x No

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Module d'entrée Bus CAN, USB Nombre d'entrées: 2 x Nbr. de sorties: 0 x No

Description

Le module UC‑CAN A/D‑offre 2‑entrées 16/18‑bits séparées galvaniquement pour mesurer avec précision les tensions et les courants via une interface CAN‑ouverte. Ideal pour‑les applications industrielles et les bancs d'essai, par exemple Pour la détection de signaux de capteurs ou pour la surveillance de tailles de processus. Grâce au mode Auto‑RX/TX‑et à sa conception robuste, le module est parfaitement adapté aux tâches de mesure fiables dans les systèmes basés sur CAN‑.

Ce texte a été traduit par une machine.

Modèle

  • I-mode
  • U-mode
  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration USB
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Câble USB prise A vers prise C.
  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
