Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I Module d'entrée Bus CAN, USB Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nom

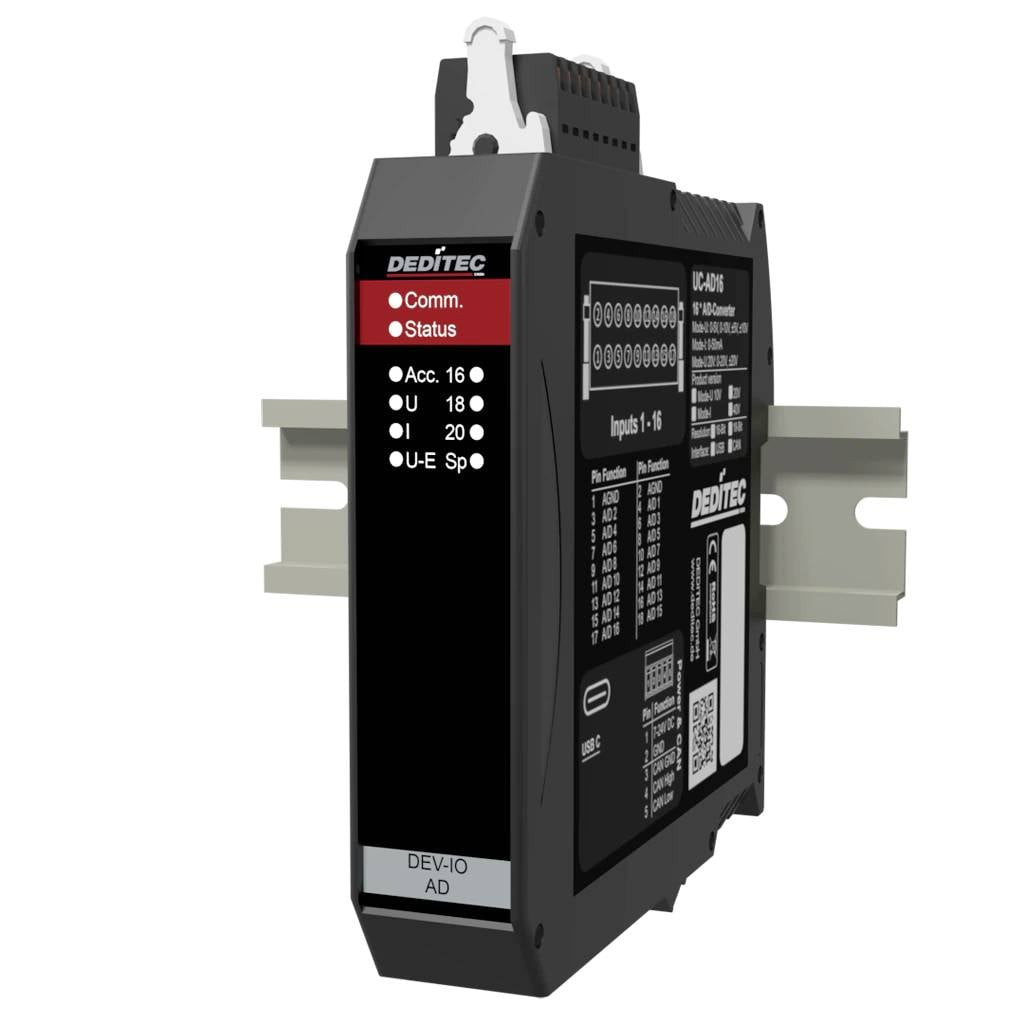

Module DIN-rail industriel noir étiqueté « DEDITEC » avec des LED de statut et « DEV-IO AD » sur la face avant.

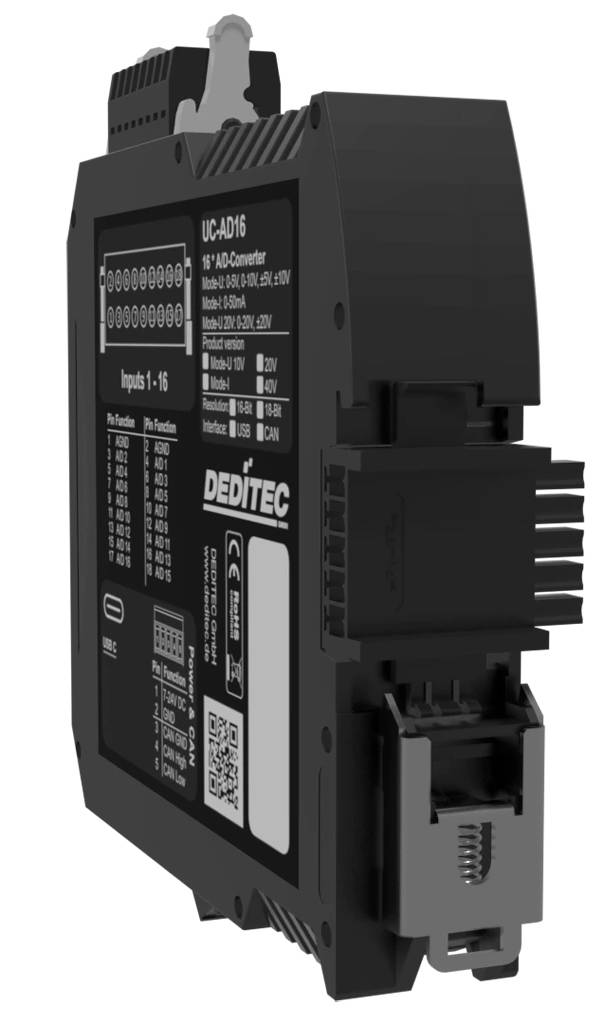

Module industriel noir DEDITEC UC-AD16 avec connexions de bornes étiquetées et connecteur enfichable

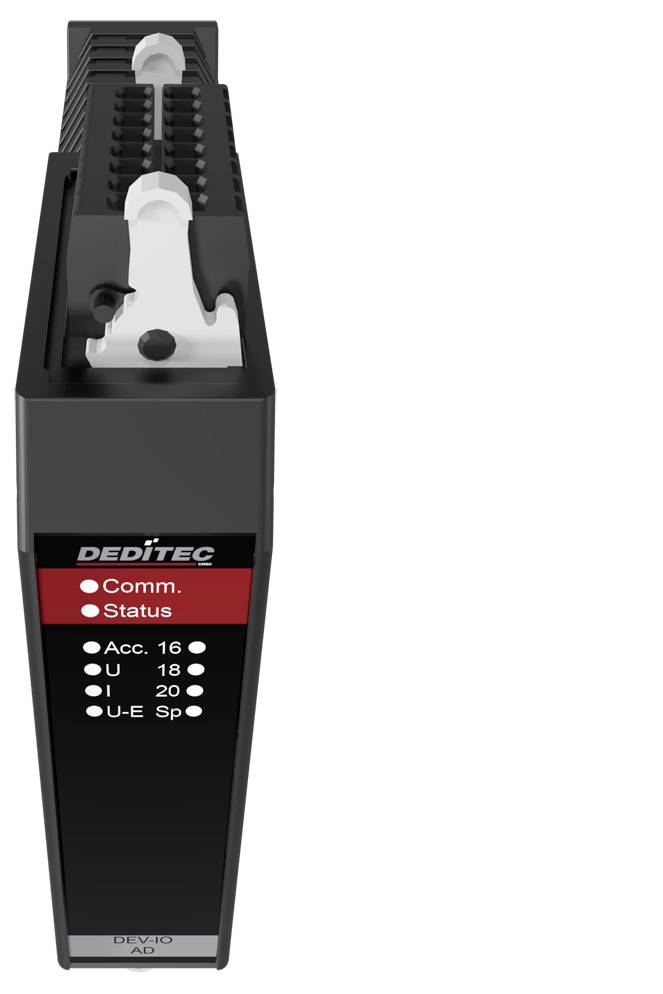

Module industriel noir avec indicateurs d'état et LEDs étiquetées, marque « DEDITEC », montré en vue de face avec des fentes de connecteur en haut et des étiquettes Comm., Status, Acc. 16, U 18, I 20, U-E Sp.
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 599.95 / pièce(s))
CHF 599.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur A/D UC-CAN 16 bits (I-Mode) - module bus CAN 16 canaux - avec interface de configuration USB

  • Convertisseur A/D à 16 canaux pour signaux de courant analogiques
  • Résolution selon la variante: 16 bits par canal
  • Module bus CAN avec CAN 2.0A / CAN 2.0B
  • Protocole CAN ouvert pour l'intégration dans vos propres systèmes
  • Interface CAN séparée galvaniquement jusqu'à 500 V
  • Interface USB-C supplémentaire pour la mise en service, le service et l'accès direct aux modules
  • Filtre A/D pour lisser les interférences dans le signal de mesure
  • Contrôle d'événement pour des logiques si-alors simples dans la mémoire de module
  • Tension d'alimentation : +12 V à +24 V c.c.
  • Montage sur rail DIN pour une utilisation dans l'armoire de commande
  • Interface CAN via connecteur D-Sub à 9 broches
  • Prise en charge de CAN 2.0A et CAN 2.0B
  • Bitrate CAN de 10 kbit/s à 1 Mbit/s.
  • Protocole CAN ouvert pour les systèmes de commande, de banc d'essai et de mesure
  • Mode Auto TX/RX pour le traitement automatique des paquets CAN
  • USB-C comme accès supplémentaire pour le paramétrage, le test et le service
  • 16 canaux A/D analogiques en version single-ended
  • Version 16 bits pour les plages de tension et de courant
  • Convient à la détection de signaux de capteurs analogiques dans les environnements de mesure et d'automatisation
  • Résistance d'entrée : plus de 500 kOhm
  • Taux de conversion convertisseur A/D : 4 µs

Caractéristiques techniques

  • Système de raccordement : bornes à ressort WAGO® sans outils et résistantes aux vibrations
  • Montage : rail DIN DIN (35 mm x 7,5 mm)
Type de produit

Module d'entrée

Interfaces

Bus CAN

USB

Type

UC-CAN-U-AD16-16I

Tension de fonctionnement

12 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

12 V À 24 V C.C.

Température de fonctionnement

10 à 50 °C

Nombre I/O

46

Nombre d'entrées

16 x

Nombre de sorties

0 x

Dim.

(l x H) 22.5 mm x 120 mm

Consommation électrique max.

250 mA

Hauteur

120 mm

Largeur

22.5 mm

Référence fabricant

UC-CAN-U-AD16-16I

Modèle

Module d'entrée E/S analogique avec séparation galvanique pour montage sur rail support (rail DIN)

Entrées

16 entrées analogiques (Single-Ended, résolution 16 bits)

Interfaces

Bus CAN (via prise D-Sub à 9 broches)
USB-C (pour la configuration et le diagnostic)

Consommation électrique

80 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I Module d'entrée Bus CAN, USB Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nom

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I Module d'entrée Bus CAN, USB Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nom

Description

L'UC-CAN-U-AD16-16 est un module de bus CAN industriel à 16 canaux pour la détection décentralisée des signaux de courant analogiques. Le module UC-CAN-U-AD16-16 fournit 16 canaux A/D à extrémité unique et est disponible avec une résolution de 16 bits. Les valeurs mesurées sont transmises via CAN 2.0A/2.0B avec protocole CAN ouvert et mode TX/RX automatique. Séparation galvanique jusqu'à 500 V, filtre A/D côté logiciel et contrôle d'événements supportent l'utilisation dans la saisie industrielle des données de mesure, les bancs d'essai, la surveillance des machines et les systèmes d'automatisation basés sur CAN.

Ce texte a été traduit par une machine.

Modèle

  • I-mode
  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration USB
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Câble USB prise A vers prise C.
  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
