Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Module d'entrée Bus CAN, USB Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nombr

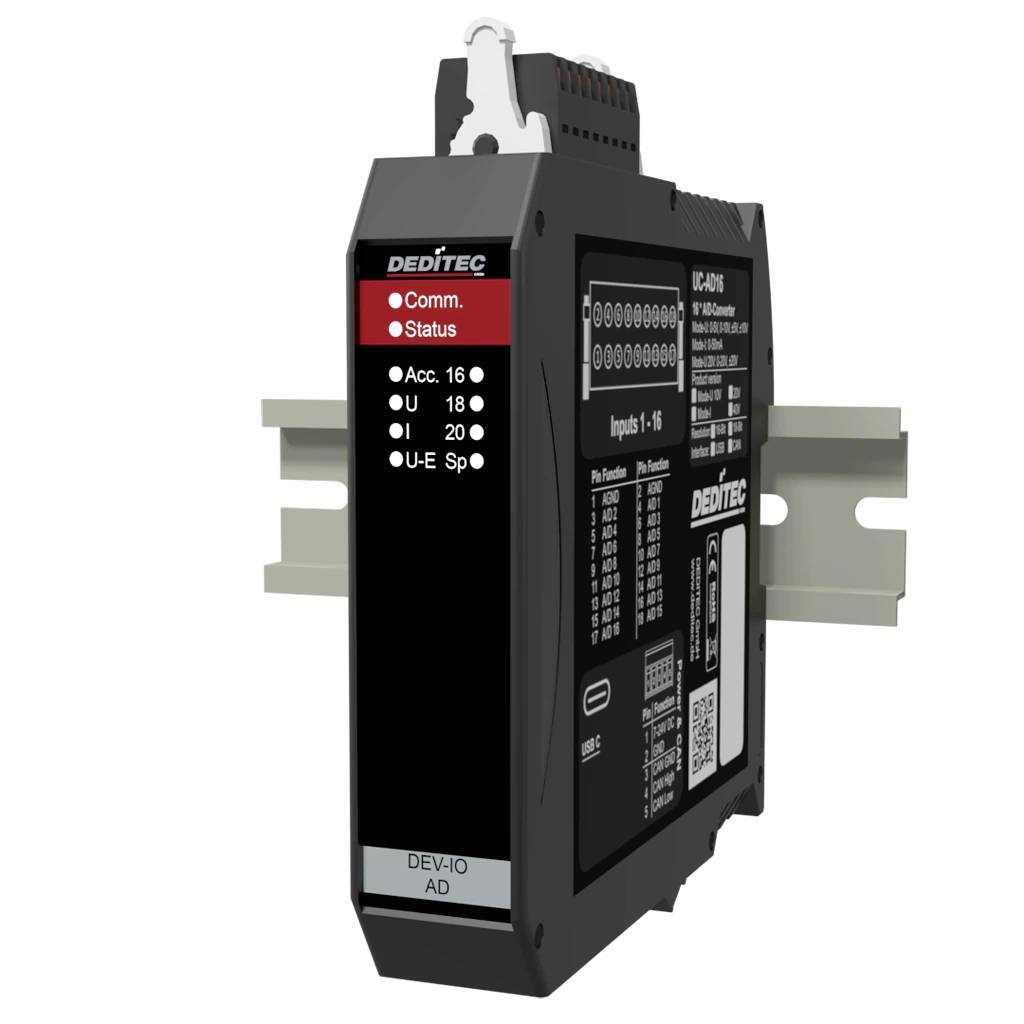

Module E/S DIN DEDITEC noir avec DELs d'état et bornes d'entrée étiquetées, présenté en vue produit.

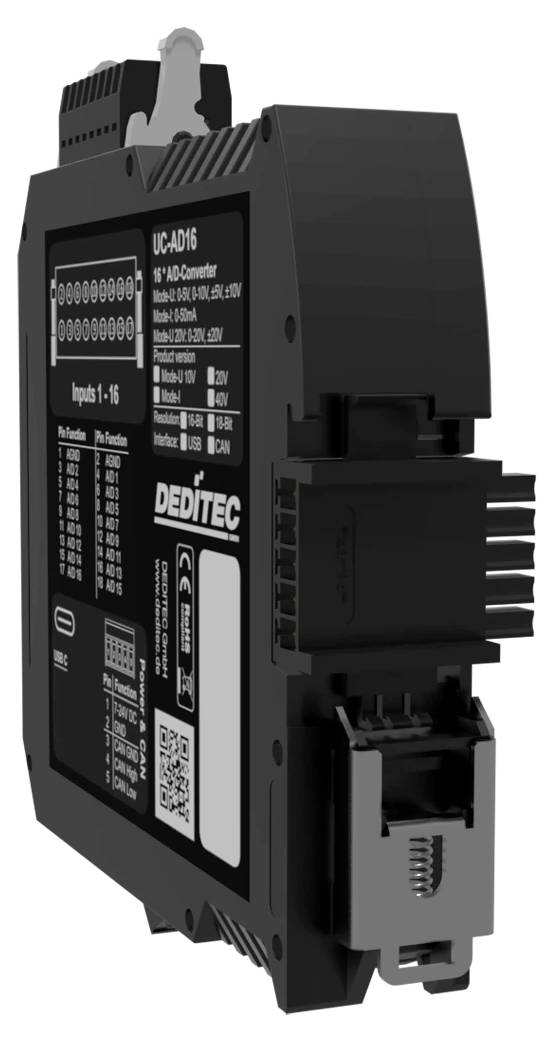

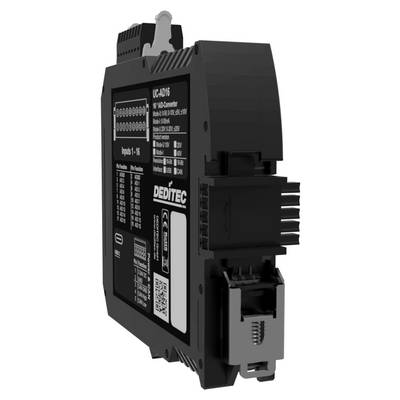

Module contrôleur DEDITEC pour rail DIN industriel noir avec ports étiquetés, blocs de bornes et marquages d'état, présenté en vue de produit en angle.

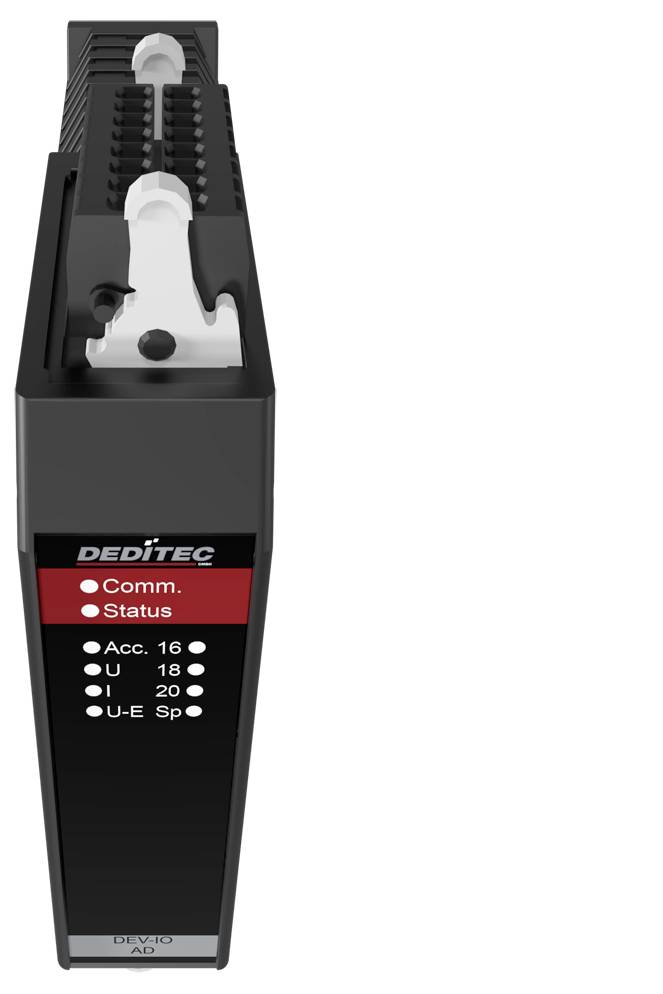

Module électronique industriel REDITEC noir ou relais avec voyants de statut et connecteur supérieur, présenté en vue de face sur fond blanc.
1/3
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 12 novembre
Nombre
Total (CHF 569.95 / pièce(s))
CHF 569.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur A/D UC-CAN 16 bits (U-Mode) - module bus CAN 16 canaux - avec interface de configuration USB

  • Convertisseur A/D à 16 canaux pour signaux de tension analogiques
  • Résolution selon la variante: 16 bits par canal
  • Module bus CAN avec CAN 2.0A / CAN 2.0B
  • Protocole CAN ouvert pour l'intégration dans vos propres systèmes
  • Interface CAN séparée galvaniquement jusqu'à 500 V
  • Interface USB-C supplémentaire pour la mise en service, le service et l'accès direct aux modules
  • Filtre A/D pour lisser les interférences dans le signal de mesure
  • Contrôle d'événement pour des logiques si-alors simples dans la mémoire de module
  • Tension d'alimentation : +12 V à +24 V c.c.
  • Montage sur rail DIN pour une utilisation dans l'armoire de commande
  • Interface CAN via connecteur D-Sub à 9 broches
  • Prise en charge de CAN 2.0A et CAN 2.0B
  • Bitrate CAN de 10 kbit/s à 1 Mbit/s.
  • Protocole CAN ouvert pour les systèmes de commande, de banc d'essai et de mesure
  • Mode Auto TX/RX pour le traitement automatique des paquets CAN
  • USB-C comme accès supplémentaire pour le paramétrage, le test et le service
  • 16 canaux A/D analogiques en version single-ended
  • Version 16 bits pour les plages de tension et de courant
  • Convient à la détection de signaux de capteurs analogiques dans les environnements de mesure et d'automatisation
  • Résistance d'entrée : plus de 500 kOhm
  • Taux de conversion convertisseur A/D : 4 µs

Caractéristiques techniques

  • Taux de conversion : 4 µs
Type de produit

Module d'entrée

Interfaces

Bus CAN

USB

Type

UC-CAN-U-AD16-16

Tension de fonctionnement

7 V/DC

24 V/DC

Température de fonctionnement max.

50 °C

Température de fonctionnement min.

10 °C

Alim.

7 – 24 V C.C.

Température de fonctionnement

10 à 50 °C

Nombre I/O

16

Nombre d'entrées

16 x

Nombre de sorties

0 x

Dim.

(l x H) 22.5 mm x 120 mm

Consommation électrique max.

130 mA

Hauteur

120 mm

Largeur

22.5 mm

Référence fabricant

UC-CAN-U-AD16-16

Modèle

Module sur rail DIN (montage sur rail support TS 35 x 7,5 mm) dans un boîtier industriel compact

Entrées

6 entrées analogiques (convertisseur A/D) avec résolution 16 bits (Single-Ended)

Interfaces

Bus CAN (prend en charge CAN 2.0A et CAN 2.0B à 1 Mbit/s, séparé galvaniquement par optocoupleur)
USB (USB-C pour la configuration, le diagnostic et le service via l'outil ICT Deditec)

Consommation électrique

130 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Module d'entrée Bus CAN, USB Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nombr

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Module d'entrée Bus CAN, USB Nombre d'entrées: 16 x Nbr. de sorties: 0 x Nombr

Description

L'UC-CAN-U-AD16-16 est un module de bus CAN industriel à 16 canaux pour la détection décentralisée des signaux de tension analogiques. Le module UC-CAN-U-AD16-16 fournit 16 canaux A/D à extrémité unique et est disponible avec une résolution de 16 bits. Les valeurs mesurées sont transmises via CAN 2.0A/2.0B avec protocole CAN ouvert et mode TX/RX automatique. Séparation galvanique jusqu'à 500 V, filtre A/D côté logiciel et contrôle d'événements supportent l'utilisation dans la saisie industrielle des données de mesure, les bancs d'essai, la surveillance des machines et les systèmes d'automatisation basés sur CAN.

Ce texte a été traduit par une machine.

Modèle

  • U-mode
  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration USB
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Câble USB prise A vers prise C.
  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
