Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Convertisseur D/A CAN, USB-C Nombre de sorties numériques: 0 Nombre d'entr

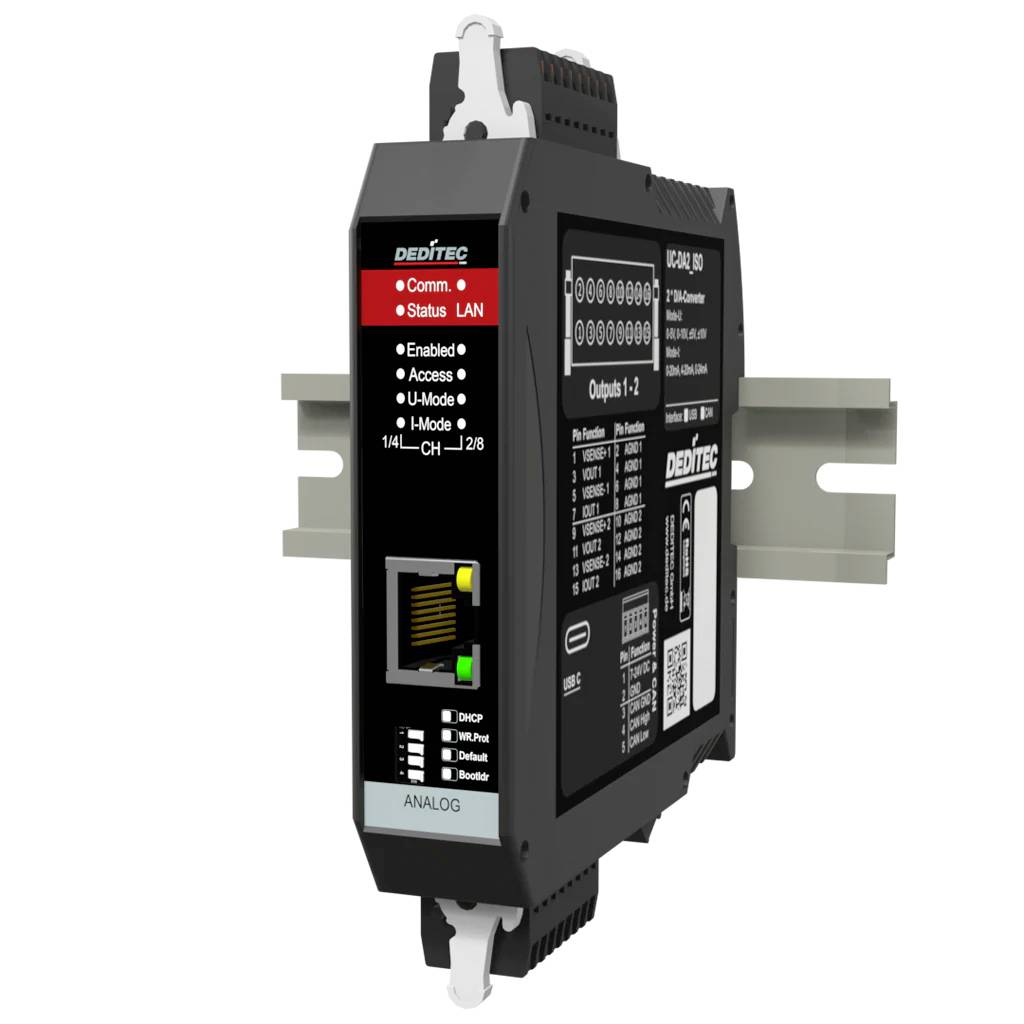

Module de réseau industriel noir sur rail DIN avec voyants de statut rouges, port Ethernet et étiquette « DEDiTEC », présenté en vue de produit 3D.

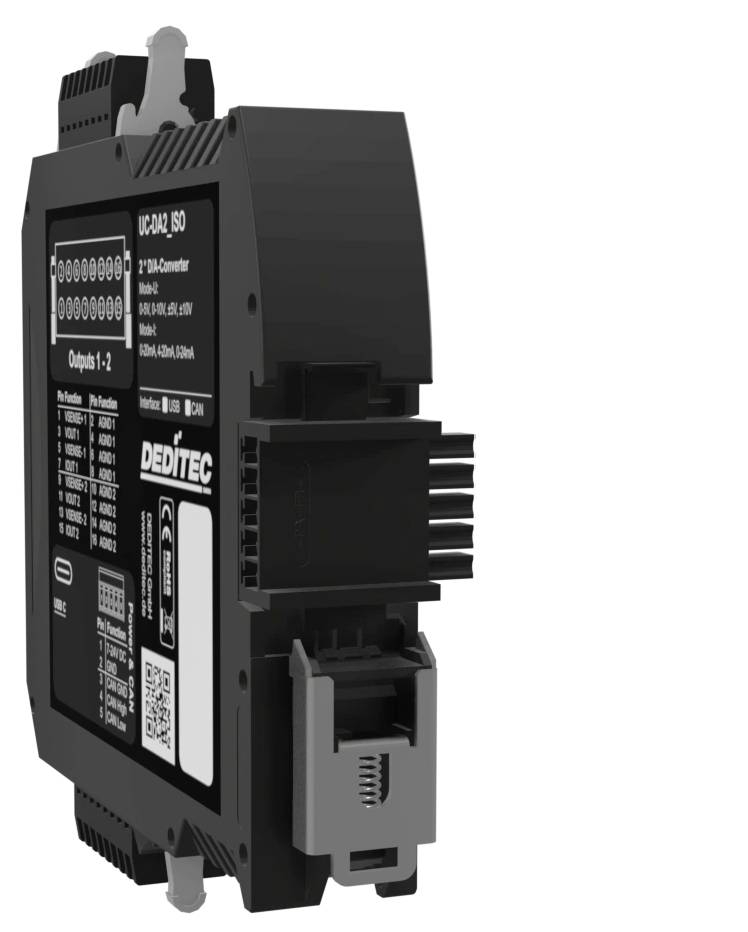

Module électronique noir pour rail DIN industriel avec port de connecteur et étiquettes imprimées, présenté en vue trois-quarts sur fond blanc.
Vue de face d'une unité de distribution d'alimentation Dell EMC noire ou d'un dispositif réseau avec de nombreux ports et voyants d'état, étiquetés « Dell EMC » et « Comms - Status - LAN ».
1/3
Type de produit
Convertisseur D/A
Interfaces
CAN
USB-C
Nombre de sorties relais
0
Type
UC-CAN-E-DA2-16ISO
Tension de fonctionnement
24 V/DC
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
Nombre
Total (CHF 599.95 / pièce(s))
CHF 599.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur D/S UC-CAN 16 bits - Module bus CAN 2 canaux avec séparation galvanique - avec interface de configuration Ethernet

  • Ethernet 10/100 Mbits
  • Protocoles pris en charge : HTTP, UDP, TCP, DHCP, Modbus-TCP
  • Contrôle : API pour Windows et Linux (bibliothèque de pilotes DELIB), interface de ligne de commande, protocole TCP ouvert, Modbus TCP
  • Communication Ethernet cryptée possible
  • Protocole TCP standard ouvert ou Modbus
  • Interface Web et APP (smartphone et tablette)
  • Connexion possible via Wi-Fi
  • Fonction WPS
  • Convertisseur CAN D/A pour sortie analogique de valeur de consigne via bus CAN
  • 2 canaux D/A avec une résolution de 16 bits chacun
  • SORTIES DE TENSION : 0–5 V, 0–10 V / 0..10 V, ±5 V, ±10 V
  • Sorties de courant : 0–20 mA, 4–20 mA, 0–24 mA
  • Séparation galvanique des canaux D/A entre eux jusqu'à 1000 V c.a. max
  • Séparation galvanique pour l'alimentation en tension jusqu'à 500 V c.a. max
  • CAN 2.0A / CAN 2.0B avec des débits de 10 kbit/s à 1 Mbit/s.
  • Protocole CAN ouvert et mode Auto-TX/RX
  • Temps de conversion du convertisseur D/A : 10–12 µs
  • Tension d'alimentation : +12 V à +24 V c.c.
  • Montage sur rail DIN 35 x 7,5 mm
  • Deux sorties D/S analogiques pour des signaux de tension et de courant précis via bus CAN
  • Résolution 16 bits pour des valeurs de consigne finement graduées
  • Plage de sortie pour les signaux industriels et normalisés courants tels que 0–10 V et 4–20 mA
  • Précision relative : min. -16 LSB / max. +16 LSB
  • Dérivée de température de la valeur finale de l'échelle: ±1 ppm / °C.
  • Temps de conversion : 10 à 12 µs pour une sortie D/S rapide dans les applications de contrôle et de régulation
  • Interface CAN via connecteur D-Sub à 9 broches
  • Prise en charge de CAN 2.0A et CAN 2.0B
  • Interface CAN séparée galvaniquement jusqu'à 500 V
  • Protocole CAN ouvert pour l'intégration dans les architectures de bus CAN existantes
  • Mode Auto-TX/RX pour le traitement automatique des paquets CAN

Caractéristiques techniques

  • Séparation galvanique : jusqu’à 500 V (séparés du système et entre eux)
  • Particularités : prend en charge M2M (Machine-to-Machine) et Event Control pour le traitement autonome du signal.
Type de produit

Convertisseur D/A

Interfaces

CAN

USB-C

Type

UC-CAN-E-DA2-16ISO

Tension de fonctionnement

24 V/DC

Alim.

7 V DC À 24 V DC

Hauteur

120 mm

Longueur

111 mm

Largeur

22.5 mm

Modules max.

64

Nombre d'entrées analogiques

0

Nombre d'entrées numériques

0

Nombre d'entrées numériques

0

Nombre de sorties relais

0

Dim.

(L x l x H) 111 x 22.5 x 120 mm

LED de contrôle

oui

Référence fabricant

UC-CAN-E-DA2-16ISO

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Convertisseur D/A CAN, USB-C Nombre de sorties numériques: 0 Nombre d'entr

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Convertisseur D/A CAN, USB-C Nombre de sorties numériques: 0 Nombre d'entr

Description

Le convertisseur D/A UC-CAN 16 bits est un module bus CAN 2 canaux pour la sortie précise de valeurs de consigne analogiques dans les techniques industrielles, d'automatisation, de mesure et de régulation. En tant que convertisseur CAN-D/A, le module convertit la communication CAN en signaux de tension ou de courant analogiques et fournit deux sorties D/A séparées galvaniquement avec une résolution 16 bits. Sont pris en charge 0–5 V, 0–10 V, ±5 V et ±10 V ainsi que 0–20 mA, 4–20 mA et 0–24 mA. Le temps de conversion de 10 à 12 µs permet de réaliser des tâches de commande et de régulation critiques dans le temps, par exemple pour les actionneurs, les vannes, les convertisseurs de fréquence, les bancs d'essai et les systèmes CAN distribués.

Ce texte a été traduit par une machine.

Modèle

  • I-mode
  • U-mode
  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration Ethernet
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
