Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO Convertisseur A/D CAN Nombre de sorties numériques: 0 Nombre d'entrées num

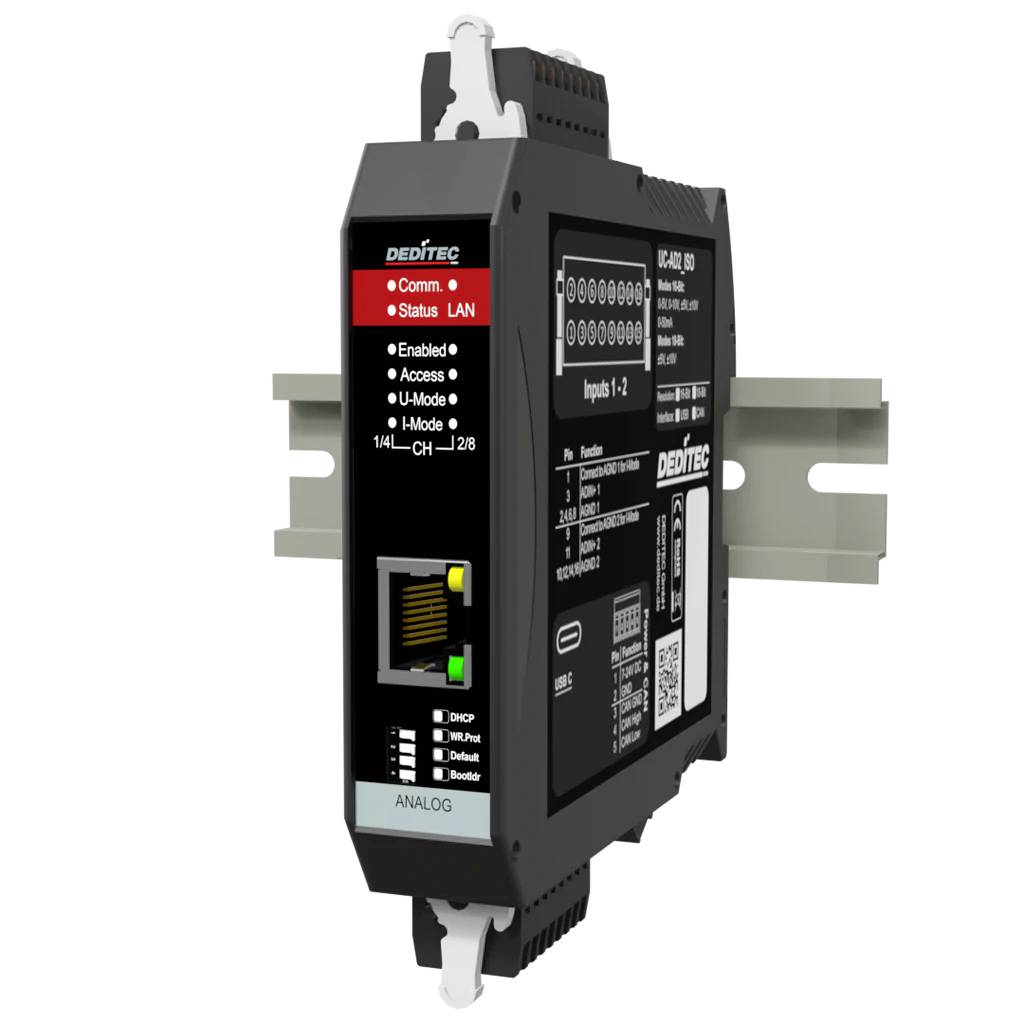

Module d'E/S industriel noir sur rail DIN avec voyants d'état et étiquettes de câblage/bornes imprimées sur la face avant et le côté.

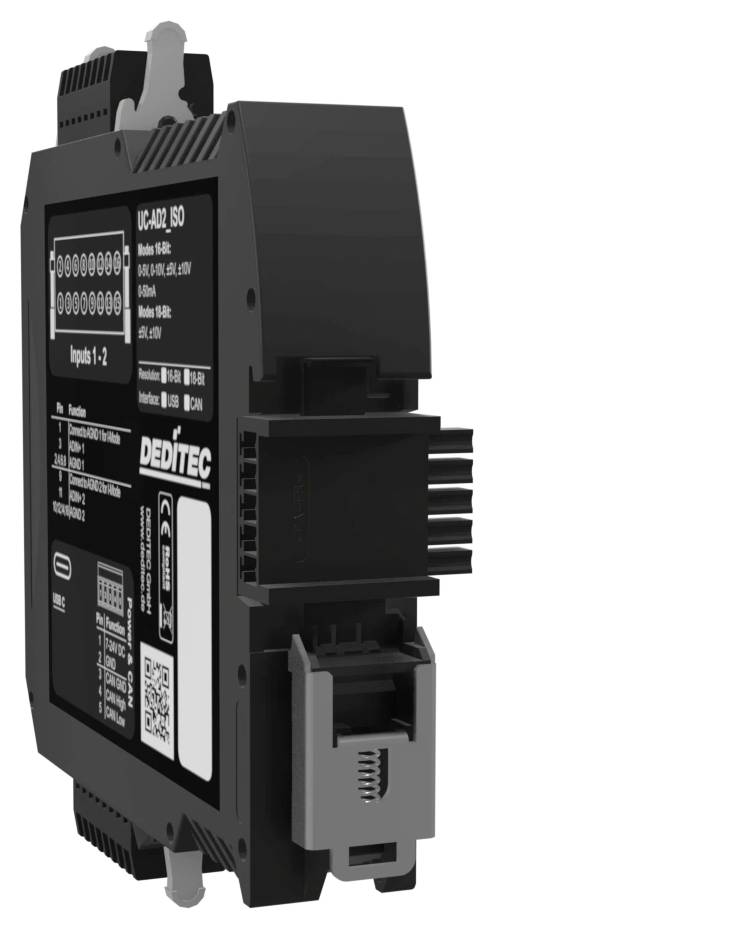

Module de relais DIN-rail industriel noir avec panneau avant étiqueté et connecteur enfichable, présenté sur un fond blanc.

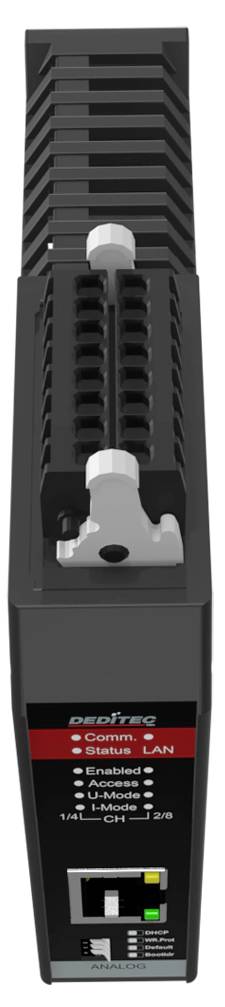

Module serveur noir avec panneau de statut frontal, étiquette « DeFiRe », voyants indicateurs colorés et baies de lecteur, présenté verticalement.
1/3
Type de produit
Convertisseur A/D
Interfaces
CAN
Nombre de sorties relais
0
Type
UC-CAN-E-AD2-16ISO
Tension de fonctionnement
7 V/DC
24 V/DC
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Livraison le lun. 9 novembre
Nombre
Total (CHF 674.95 / pièce(s))
CHF 674.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Module industriel CAN 16 bits A/D avec séparation galvanique optimal pour les bancs d'essai - avec interface de configuration Ethernet

  • Interface CAN selon ISO 11898
  • Protocole CAN ouvert (RAW CAN)
  • Mode d'envoi/réception automatique (TX/RX)
  • Séparé galvaniquement jusqu'à 500 V
  • Ethernet 10/100 Mbits
  • Protocoles pris en charge : HTTP, UDP, TCP, DHCP, Modbus-TCP
  • Contrôle : API pour Windows et Linux (bibliothèque de pilotes DELIB), interface de ligne de commande, protocole TCP ouvert, Modbus TCP
  • Communication Ethernet cryptée possible
  • Protocole TCP standard ouvert ou Modbus
  • Interface Web et APP (smartphone et tablette)
  • Connexion possible via Wi-Fi
  • Fonction WPS
  • Réalisation : Single End
  • Résolution 16 bits de chaque canal
  • PLAGES DE TENSION: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
  • Plage de courant : 0-20 mA, 4-20 mA, 0-24 mA
  • Séparation galvanique canal à canal : max. 1 kV c.a.
  • Séparation galvanique pour l'alimentation en tension : max. 500 V
  • Taux de conversion convertisseur A/D : 4 µs
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Caractéristiques techniques

  • Résolution : convertisseur A/D 16 bits avec séparation galvanique
  • Type de connexion : connecteur WAGO protégé contre les erreurs de connexion
Type de produit

Convertisseur A/D

Interfaces

CAN

Type

UC-CAN-E-AD2-16ISO

Tension de fonctionnement

7 V/DC

24 V/DC

Alim.

7 V/DC à 24 V/DC

Hauteur

120 mm

Longueur

111 mm

Largeur

22.5 mm

Modules max.

1

Nombre d'entrées analogiques

2

Nombre d'entrées numériques

0

Nombre d'entrées numériques

0

Nombre de sorties relais

0

Dim.

(L x l x H) 111 x 22.5 x 120 mm

LED de contrôle

oui

Référence fabricant

UC-CAN-E-AD2-16ISO

Montage

Montage sur rail DIN (rail support TS 35 x 7,5 mm)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO Convertisseur A/D CAN Nombre de sorties numériques: 0 Nombre d'entrées num

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO Convertisseur A/D CAN Nombre de sorties numériques: 0 Nombre d'entrées num

Description

Le module UC‑CAN A/D‑offre 2‑entrées 16/18‑bits séparées galvaniquement pour mesurer avec précision les tensions et les courants via une interface CAN‑ouverte. Ideal pour‑les applications industrielles et les bancs d'essai, par exemple Pour la détection de signaux de capteurs ou pour la surveillance de tailles de processus. Grâce au mode Auto‑RX/TX‑et à sa conception robuste, le module est parfaitement adapté aux tâches de mesure fiables dans les systèmes basés sur CAN‑.

Ce texte a été traduit par une machine.

Modèle

  • I-mode
  • U-mode
  • Fonctionnalité M2M
  • Mode CAN-RX/TX automatique
  • RAW CAN
  • J1939 Protocole
  • Logiciel de configuration et de test gratuit
  • Interface de configuration Ethernet
  • Tension d'alimentation : +7 V à +24 V c.c.
  • Barres à ressort enfichables avec mécanisme de verrouillage
  • Montage sur rail DIN 35 mm x 7,5 mm
  • Température de fonctionnement : +10 °C à +50 °C (plage de température étendue sur demande)
  • Convient aux environnements industriels intérieurs et d'armoires électriques typiques

Contenu de la livraison

  • Connecteur à 5 broches
  • Connecteur 2 x 16 broches
  • Outil d'actionnement pour connecteurs WAGO
  • Connecteur DIN-Rail

Configuration système requise

  • Windows, Linux
