Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Module E/S CAN, USB Nombre de sorties numériques: 4 Nombre d'entrées numériques:
Type de produit
Module E/S
Interfaces
CAN
USB
Nombre de sorties relais
8
Type
CB-R8-M4-AD8_24
Tension de fonctionnement
24 V DC/AC
Fiche technique (PDF)
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 329.95 / pièce(s))
CHF 329.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module d'E/S CAN BOX pour véhicules et machines mobiles avec relais, MOSFET et entrées analogiques
- CAN 2.0A / CAN 2.0B SELON ISO 11898
- Protocole CAN ouvert avec des débits de 10 kbit/s à 1 Mbit/s.
- Interface CAN séparée galvaniquement jusqu'à 500 V rms
- Interface USB type B pour la configuration via PC ou Notebook
- 8 Relais de commutation pour les tâches de commutation numériques
- 4 sorties MOSFET à canal P pour les tâches de commutation DC
- 8 entrées analogiques avec résolution 12 bits et plage de tension 0–18 V.
- Auto TX/RX pour l'envoi et la réception automatiques de paquets CAN
- M2M-CAN, Event Control, filtre A/D et fonction Fail Safe/Timeout
- Variantes 24 V et 48 V, avec rail de montage en option
Caractéristiques techniques
- CAN 2.0A / 2.0B selon ISO 11898 (débit de 10 kbit/s à 1 Mbit/s)
- Sorties MOSFET : max. Courant de commutation 9 A (DC), puissance de commutation jusqu'à 144 W
- Fonctions logiques intégrées : Event Control, Fail Safe/Timeout, M2M-CAN, filtre A/D côté logiciel
- Type de produit
Module E/S
- Interfaces
CAN
USB
- Type
CB-R8-M4-AD8_24
- Tension de fonctionnement
24 V DC/AC
- Alim.
7 – 30 V C.C.
- Hauteur
36.2 mm
- Longueur
147.6 mm
- Largeur
92.5 mm
- Nombre d'entrées analogiques
8
- Nombre d'entrées numériques
0
- Nombre d'entrées numériques
4
- Nombre de sorties relais
8
- Dim.
(L x l x H) 147.6 x 92.5 x 36.2 mm
- LED de contrôle
oui
- Référence fabricant
CB-R8-M4-AD8_24
- Montage
Montage du boîtier / montage à vis (en option avec rail DIN/angle de montage)
- Puissance des relais
9 A
Documents & téléchargements
Fiche technique
Fiche technique 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Module E/S CAN, USB Nombre de sorties numériques: 4 Nombre d'entrées numériques:
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Module E/S CAN, USB Nombre de sorties numériques: 4 Nombre d'entrées numériques:
Description

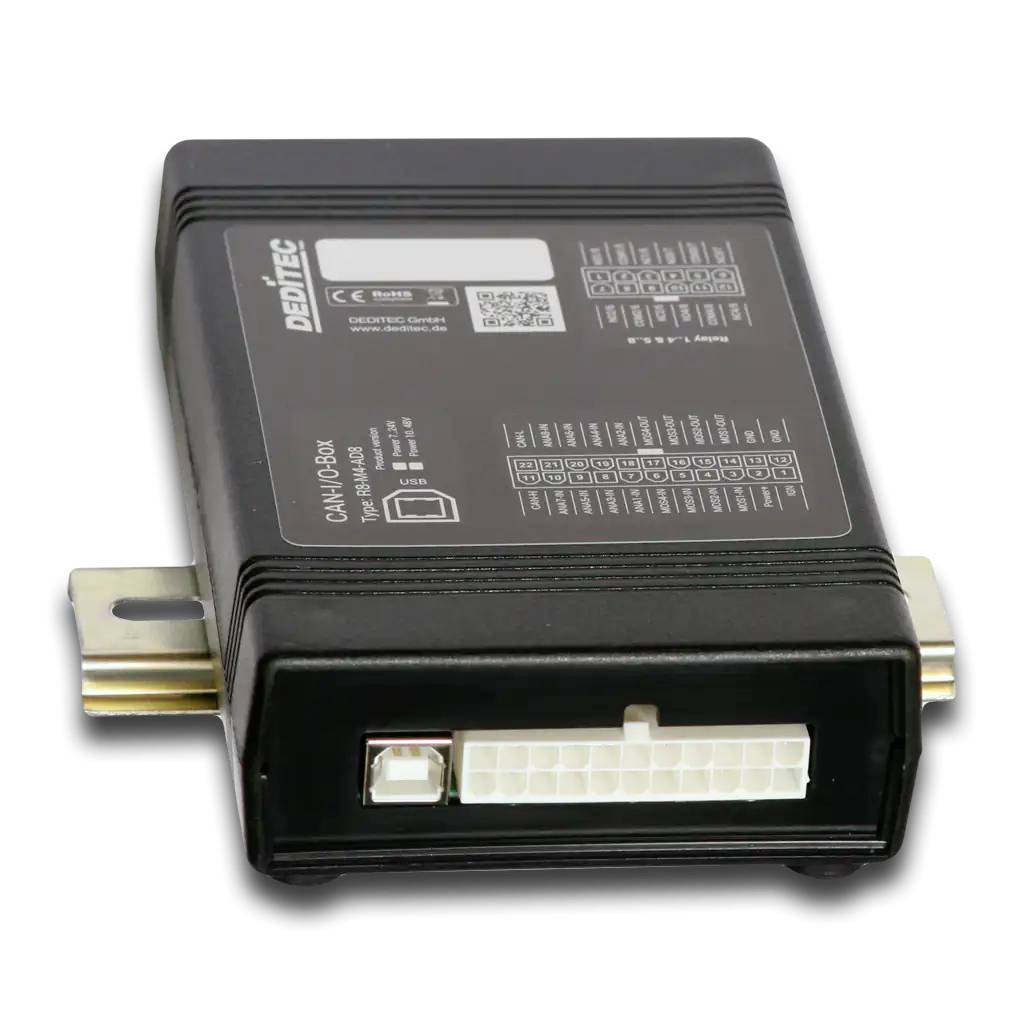

La Deditec CAN BOX CB-R8-M4-AD8/_M est un module CAN I/O pour véhicules, véhicules spéciaux, machines mobiles et réseaux CAN industriels. Il relie CAN 2.0A/2.0B, configuration USB, sorties relais, sorties MOSFET et entrées analogiques dans un module compact pour les tâches de commutation, de mesure et de commande décentralisées.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Fonctionnalité M2M
- Mode CAN-RX/TX automatique
- RAW CAN
- J1939 Protocole
- Logiciel de configuration et de test gratuit
- Interface de configuration USB
- Event-Control pour des tâches de contrôle si-alors simples directement dans le module
- Fonction Fail Safe/Timeout pour des états de sortie définis en cas de panne de communication
Contenu de la livraison
- Câble USB prise A vers prise B.
- 50 x contacts à sertir
- 2 x prise à sertir 12 broches
- 1 x prise à sertir à 22 broches
Configuration système requise
- Windows, Linux
