Connecteur de données pour capteurs/actionneurs Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685 mâle, coudé Nombre d

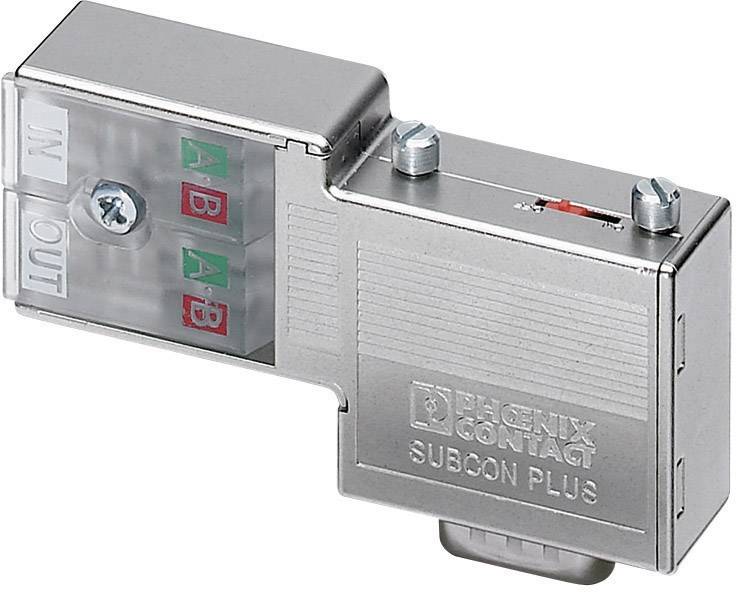

Adaptateur métallique de Phoenix Contact avec marquage 'IN' et 'OUT', montrant les codages couleur internes pour les connexions.

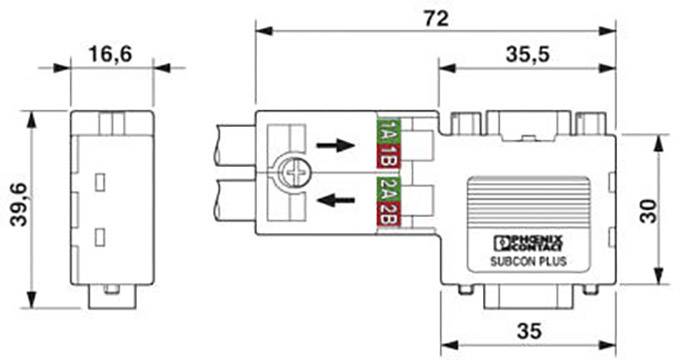

Dessin technique d'un connecteur électrique. Dimensions : 72x39,6 mm, flèches indiquant le sens du courant, étiquetées '1A', '1B', '2A', '2B'.

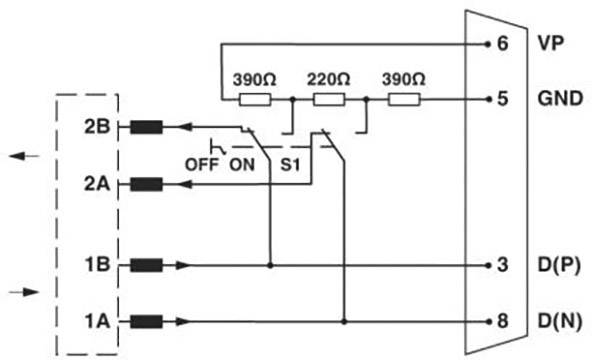

Schéma de circuit d'un composant électronique. Les connexions passent par des résistances vers les points 1A, 1B, 2A, 2B et les broches 3, 5, 6, 8.

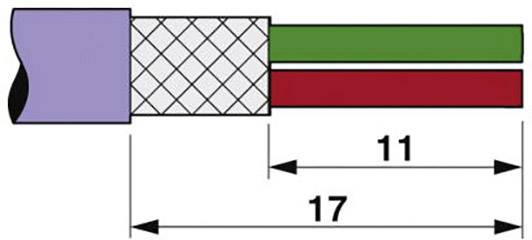

Coupe transversale d'un câble avec deux fils, vert et rouge. Longueur de la gaine du câble : 17, longueur des fils : 11.

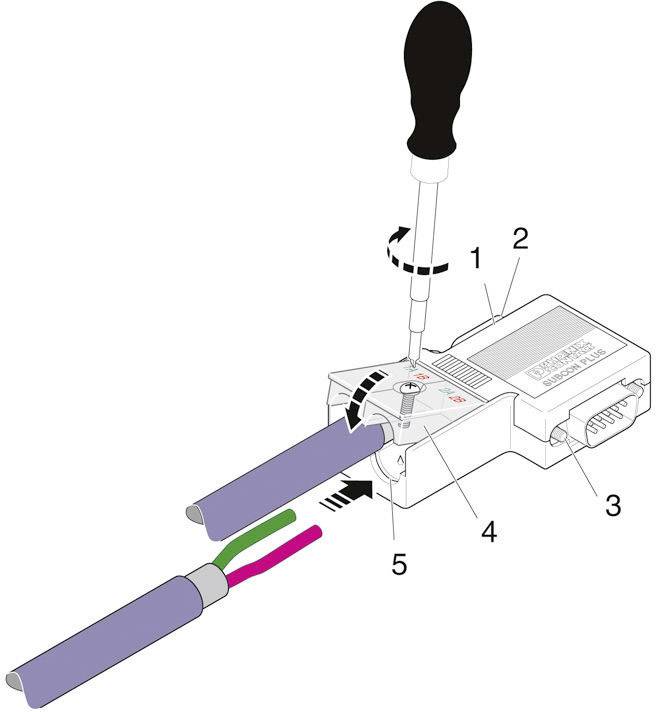

Instructions d'installation du connecteur : 1. Tourner le tournevis dans le sens des aiguilles d'une montre. 2. Insérer le câble. 3. Sécuriser la connexion.
1/5
Type de produit
Connecteur de données pour capteurs/actionneurs
Forme
mâle, coudé
Norme de connecteur
Connecteur BUS
Coté A
SUB-D mâle
Coté de raccordement B
à confectionner
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 57.95 / pièce(s))
CHF 57.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

SUB-D Bus mâle

  • Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685
  • Contenu: 1 pc(s)

Caractéristiques techniques

  • Brochage: 3, 5, 6, 8
Type d'emballage

Piece

Type

SUBCON-PLUS-PROFIB/PG/FC 90

Type de produit

Connecteur de données pour capteurs/actionneurs

Forme

mâle, coudé

Norme de connecteur

Connecteur BUS

Coté A

SUB-D mâle

Coté de raccordement B

à confectionner

Nombre de pôles

9

Tension nominale

5 V

Courant nominal

0.10 A

Courant nominal - arrondi

100 mA

Section de raccordement (max.)

0.32 mm²

Connexion

autodénudant

Spécificités

I-Net Profibus

Température min.

-20 °C

Température max.

+75 °C

Référence fabricant

2313685

Contenu

1 pc(s)

Diam. câble

7.6 - 8.4 mm

9

Male

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1438557 Connecteur de données pour capteurs/actionneurs Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685 mâle, coudé Nombre d

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1438557 Connecteur de données pour capteurs/actionneurs Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685 mâle, coudé Nombre d
