Name: Commutateur multiple SAT Unicable 2 Kathrein EXR 221 Entrées (commutateur multiple)=3 (2 SAT/1 terrestre) Nombre d'abonn
Brand: Kathrein
SKU: 818395
Availability: BackOrder

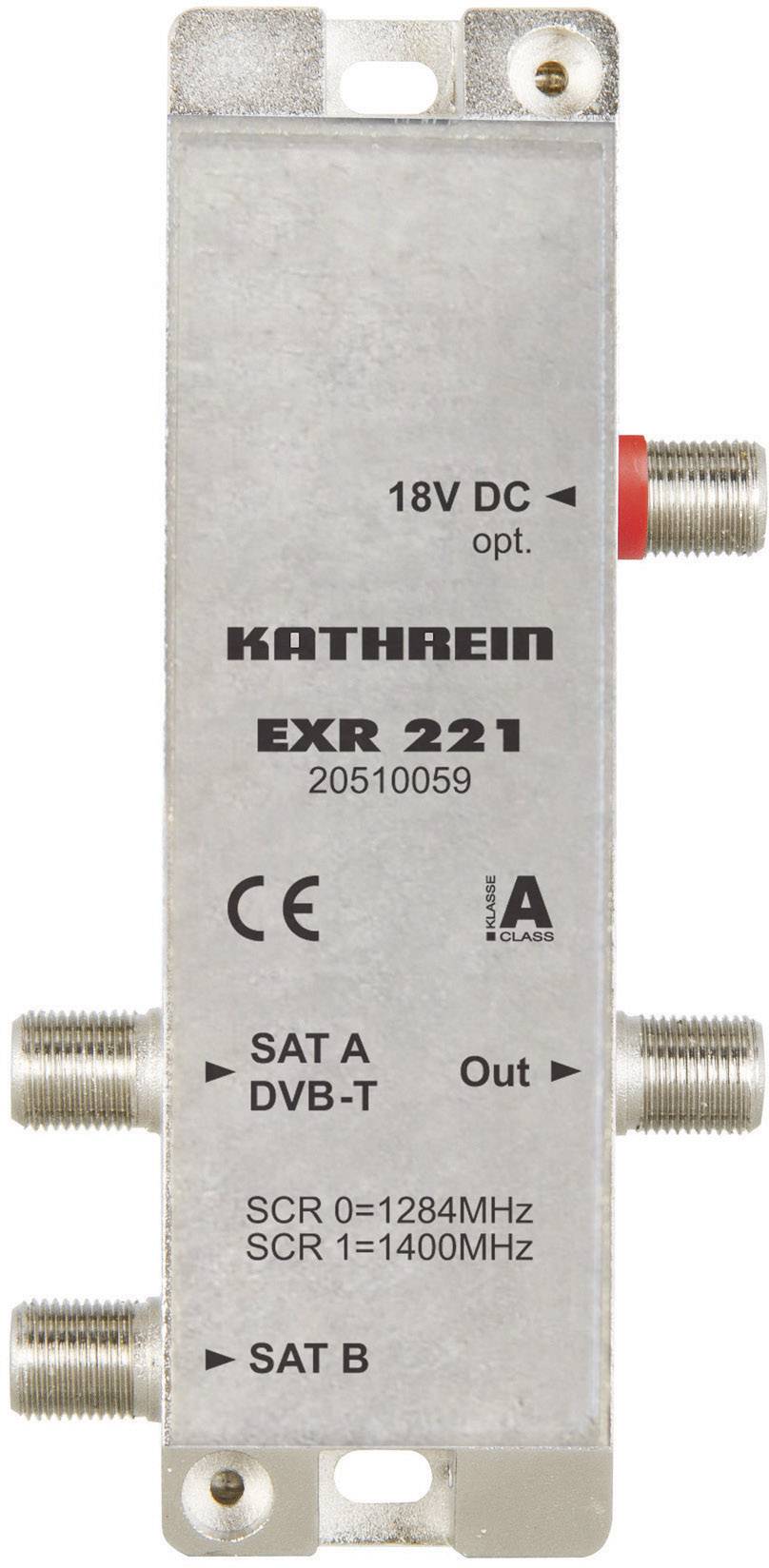

Un système de distribution Kathrein SAT EXR 221 avec des connexions pour SAT A, SAT B et DVB-T, comprenant les détails techniques relatifs à la fréquence.

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 16 novembre

Nombre

pièce(s)

Total (CHF 127.95 / pièce(s))

CHF 127.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Boucles locales : 1 x 2
Entrées : 1x terrestre/2x SAT-ZF
Plage de fréquence : 5-862/950-2150 MHz
Atténuation de raccordement (terrestre) 1/- dB
Amplification vers la boucle locale (SAT) -/0 dB
Découplage entrées : -/30 dB
Niveau de fonctionnement : -/85 dBμV
Fréquence de l'abonné/adresse SCR récepteur 1/récepteur 2 : 1284/0 / 1400/1 MHz
Tension d'alimentation supplémentaire à la sortie du participant : 12-14 V.
Tension d'alimentation à distance aux entrées : 18,4/13,3 V.
Max. Courant de sortie à distance (alimentation du récepteur) : 80 ma
Max. Courant de sortie à distance (alimentation à partir du bloc d'alimentation) : 250 ma
Température ambiante : de -20 à +55 °C
Connecteurs : connecteurs F

Type de produit: Commutateur multiple SAT Unicable 2

Entrées (commutateur multiple): 3 (2 SAT/1 terrestre)

Participants: 2

Compatible LNB Quad: oui

Spécificités: compatible LNB quad
fonction veille

Largeur: 35 mm

Hauteur: 117 mm

Profondeur: 23 mm

Couleur: multicolore

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 818395 Commutateur multiple SAT Unicable 2 Kathrein EXR 221 Entrées (commutateur multiple)=3 (2 SAT/1 terrestre) Nombre d'abonn

Description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Modèle

- mini-commutateur multicommutateur à câble unique pour la distribution de signaux numériques SAT-ZF (y compris HDTV) et de signaux terrestres via un câble pour un récepteur double ou deux récepteurs simples dans une famille
- pas de restriction dans la diversité des programmes - la gamme complète de programmes est transmise à partir de deux satellites
- le mini-commutateur multicommutateur à câble simple ne contient pas sa propre matrice de commutation. Il se branche donc sur deux connexions libres d'un commutateur multiple (par ex. EXR 2908) ou sur deux connecteurs d'un système de table Twin ou Quad (par ex. UAS 585)
- le mini-interrupteur multiple à câble unique génère les commandes 14/18 V et 22 kHz nécessaires pour commander et alimenter le multicommutateur ou le système de table connecté, ainsi que les commandes DiSEqCTM, à partir de la tension de sortie du récepteur
- si tous les récepteurs sont éteints, le mini-interrupteur multiple à câble unique n'a pas besoin de courant
- pour la sélection du transpondeur, des modules tuners spéciaux, appelés « routeur satellite » (SCR), sont intégrés pour la mise en œuvre sur les fréquences des abonnés dans le mini-commutateur multicommutateur à câble unique
- Une fréquence de participant est associée à chaque récepteur (un récepteur twin nécessite deux fréquences participants).
- conforme à la norme SCR en 50494, c'est-à-dire que les récepteurs raccordés doivent être conformes à cette norme
- la réception de la zone terrestre 5-862 MHz via l'entrée A est possible même lorsque le récepteur satellite est éteint
- pour le fonctionnement d'un système de table avec plus de 80 ma ou commutateurs multiples avec une consommation de courant supérieure à 2 x 40 ma, le branchement du bloc d'alimentation NCF 18 (non fourni) sur la prise marquée DC est nécessaire
- adapté pour le montage intérieur
Ce texte a été traduit par une machine.

Contenu de la livraison

Interrupteur multiple à câble unique Kathrein EXR221 2 sur 1x2

Avertissement

Mode d’emploi pas disponible en Français.

Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
