Chauvin Arnoux CA 6683 Détecteur de câbles Suivi de câble, Identification
EAN :
N° réf. fabricant :
Code produit :
5 pièce(s)
Nombre
Total (CHF 445.84 / pièce(s))
CHF 445.84
excl. TVA
Livraison gratuite
Plus que 5 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Appareil de recherche de câbles LOCAT CA 6683
- Appareil de recherche de câbles composé d'un émetteur et d'un récepteur pour les applications sur des conducteurs sous tension et hors tension
- Localisation et poursuite de câbles et prises de courant
- Identification de la tension secteur et recherche des coupures dans le circuit
- Localisation des fusibles, des courts-circuits et des coupures de câbles
- Suivi des cercles souterrains
- Localisation des défauts dans les chauffages au sol
- Localisation des conduites de chauffage ou d'eau métalliques

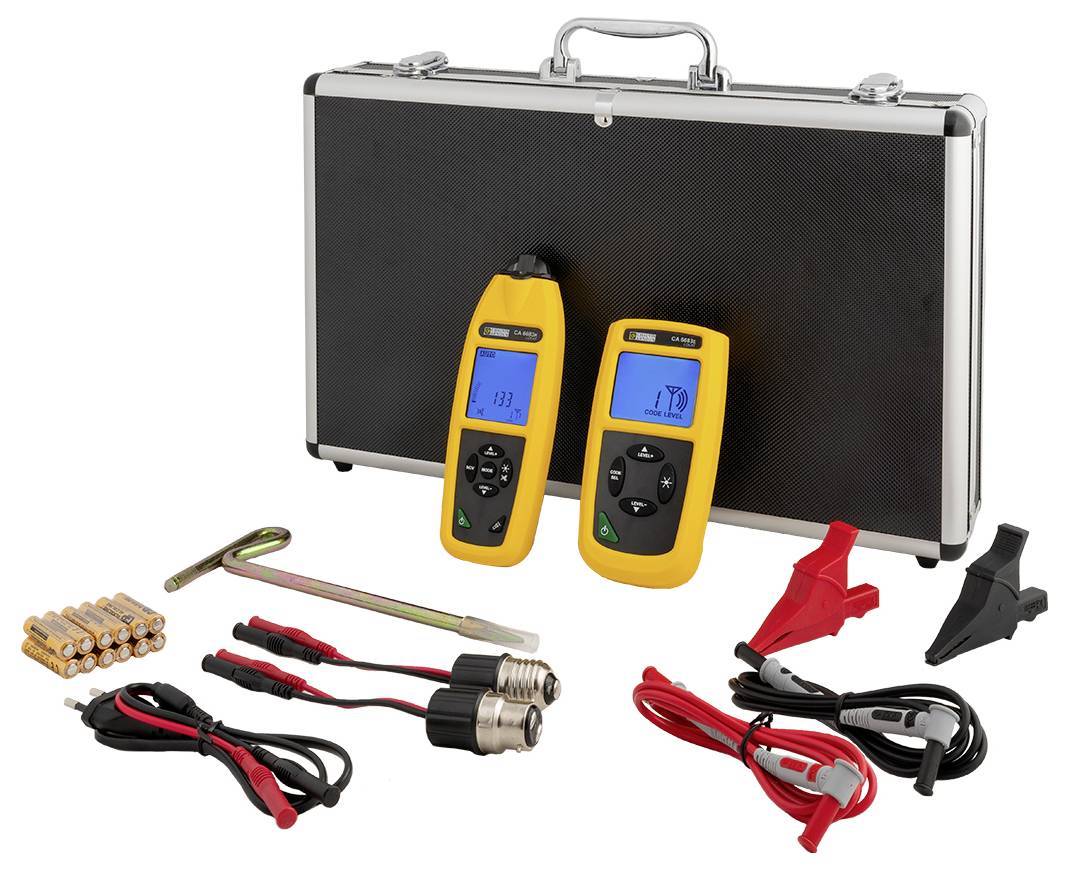

- Fourni avec : 1 émetteur C.A 6683E et 1 récepteur C.A 6683R, 1 mallette de transport, 1 jeu de câbles de mesure (fiche banane isolée rouge/noire Ø4 mm, droite/coudée), 1 jeu de 2 pinces crocodiles, 1 piquet de terre, 2 piles 1,5 V AAA, 1 adaptateur de mesure pour fiche mâle B22 (baïonnette), 1 adaptateur pour fiche mâle E27 (vis), 1 adaptateur secteur 1 mode d'emploi en 5 langues
Caractéristiques techniques

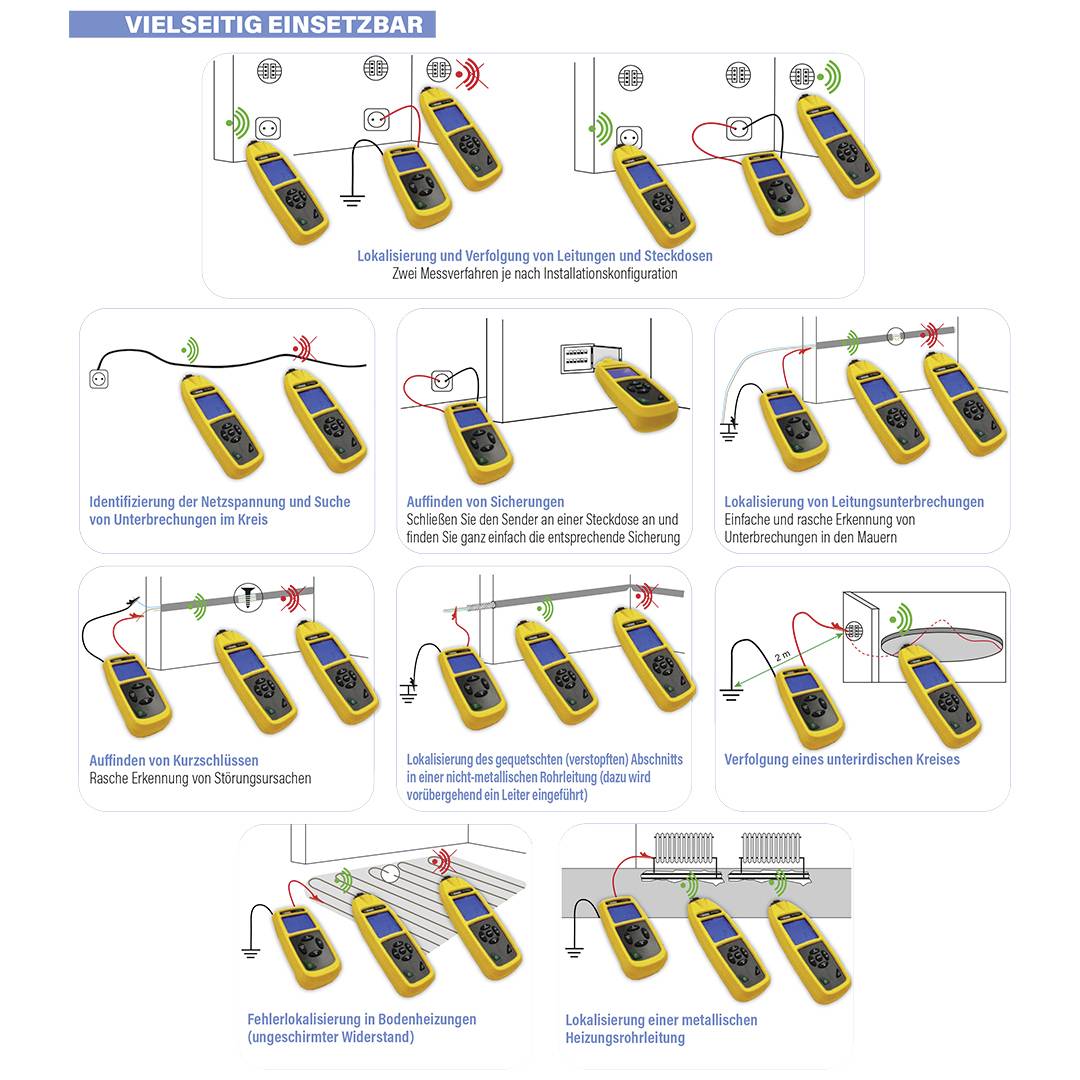

- Utilisation polyvalente :
- Localisation et suivi des câbles et des prises via deux méthodes de mesure, selon la configuration d'installation.
- Identification de la tension d'alimentation et recherche des dysfonctionnements dans un circuit
- Localisation des fusibles : branchez l'émetteur sur une prise de courant et trouvez facilement le fusible approprié.
- Localisation des interruptions de ligne : détection simple et rapide des interruptions dans les murs.
- Détection des courts-circuits : détection rapide des causes de défaut.
- Localisation de la section écrasées (obstruée) dans un tuyau non métallique (pour cela, un conducteur est temporairement introduit).
- Suivi d'un cercle souterrain.
- Localisation des défauts dans les chauffages au sol (résistance non blindée).
- Localisation d'un tuyau de chauffage métallique.
- Dimensions & poids émetteur : 160 x 84 x 40 mm / env. 350 g
- Dimensions & poids récepteur : 198 x 67 x 36 mm / env. 310 g
- Informations affichées : amplitude du signal (valeur numérique + échelle), sensibilité de réception, code d'émission et puissance d'émission, état de la batterie, tension dangereuse présente.
- Profondeur de localisation avec émetteur :
- - Application unipolaire : type. 2 m
- - Application à deux pôles : type. 0,5 m
- - Connexion de boucle simple : jusqu'à 2,5 M.
- Type de produit
Détecteur de câbles
- fonction
Suivi de câble
Identification
- Signalisation optique
oui
- Signal acoustique
oui
- Affichage
numérique
LCD
- Poids (émetteur)
350 g
- Catégorie de mesure
CAT III 300 V
- Type
CA 6683
- UKCA
non pertinent
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3436212 Chauvin Arnoux CA 6683 Détecteur de câbles Suivi de câble, Identification
Conditions de garantie
Conditions de garantie 3436212 Chauvin Arnoux CA 6683 Détecteur de câbles Suivi de câble, Identification
Description
La localisation efficace permet de gagner du temps et de réduire les coûts de dommages grâce à la localisation des erreurs.
Le CA 6683 LOCAT est un appareil indispensable pour tous les travaux d'entretien, de rénovation et d'amélioration dans les bâtiments résidentiels.
Il est facile à utiliser et permet de localiser rapidement un câble d'alimentation, un tuyau métallique d'eau ou de chauffage dans les murs ou dans le sol.
Dans un système électrique qui est à la fois sous tension et hors tension, vous pouvez ainsi identifier les prises, les interrupteurs, les disjoncteurs ou les fusibles branchés au circuit. En cas d'erreur, il permet de localiser la position d'un court-circuit, d'une coupure ou d'une déconnexion.
Le CA 6683 LOCAT se compose d'un émetteur et d'un récepteur qui disposent tous deux d'un grand écran rétroéclairé et d'un réglage automatique de la puissance/sensibilité de transmission pour une utilisation simple et intuitive.
Lorsque la tension est appliquée, l'émetteur vous informe du danger et affiche sa valeur.
Le signal d'émission dispose d'un codage numérique pour éviter les interférences et sa puissance peut être réglée manuellement pour affiner la détection.
Dans des cas complexes, le réglage du code d'identification permet le partage de 7 émetteurs maximum.
Le récepteur dispose d'une lampe de poche intégrée, d'un mode silencieux et d'une sensibilité réglable automatiquement ou manuellement pour une meilleure sélectivité, afin de s'adapter à toutes les situations sur le chantier.
Le récepteur peut également être utilisé seul pour localiser un conducteur sous tension connecté au conducteur actif (phase) du réseau d'alimentation.
Applications principales :
Électricité :
• Suivre le câble dans un mur
• Localiser les conducteurs souterrains
• Localiser les guides de câbles dans une maison
• Déterminer l'emplacement d'une coupure de circuit
• Localiser un court-circuit
• Une prise de courant, un interrupteur, une prise de dérivation, un fusible, un coupe-circuit, ... localiser.
Installations sanitaires/de chauffage :
• Localiser la tuyauterie (cuivre, acier,...)
• Suivre un tube en plastique
• Déterminer la position d'une obstruction
Telekom :
• Marquage des câbles
• Suivre une ligne téléphonique
• Identification d'une paire de fils dans un faisceau de câbles
Points forts
• Facile à utiliser
• Fonctionne sur les lignes sous tension et hors tension
• Livraison complète avec de nombreux accessoires, prêt à l'emploi
Ce texte a été traduit par une machine.
Le CA 6683 LOCAT est un appareil indispensable pour tous les travaux d'entretien, de rénovation et d'amélioration dans les bâtiments résidentiels.
Il est facile à utiliser et permet de localiser rapidement un câble d'alimentation, un tuyau métallique d'eau ou de chauffage dans les murs ou dans le sol.
Dans un système électrique qui est à la fois sous tension et hors tension, vous pouvez ainsi identifier les prises, les interrupteurs, les disjoncteurs ou les fusibles branchés au circuit. En cas d'erreur, il permet de localiser la position d'un court-circuit, d'une coupure ou d'une déconnexion.
Le CA 6683 LOCAT se compose d'un émetteur et d'un récepteur qui disposent tous deux d'un grand écran rétroéclairé et d'un réglage automatique de la puissance/sensibilité de transmission pour une utilisation simple et intuitive.
Lorsque la tension est appliquée, l'émetteur vous informe du danger et affiche sa valeur.
Le signal d'émission dispose d'un codage numérique pour éviter les interférences et sa puissance peut être réglée manuellement pour affiner la détection.
Dans des cas complexes, le réglage du code d'identification permet le partage de 7 émetteurs maximum.
Le récepteur dispose d'une lampe de poche intégrée, d'un mode silencieux et d'une sensibilité réglable automatiquement ou manuellement pour une meilleure sélectivité, afin de s'adapter à toutes les situations sur le chantier.
Le récepteur peut également être utilisé seul pour localiser un conducteur sous tension connecté au conducteur actif (phase) du réseau d'alimentation.
Applications principales :
Électricité :
• Suivre le câble dans un mur
• Localiser les conducteurs souterrains
• Localiser les guides de câbles dans une maison
• Déterminer l'emplacement d'une coupure de circuit
• Localiser un court-circuit
• Une prise de courant, un interrupteur, une prise de dérivation, un fusible, un coupe-circuit, ... localiser.
Installations sanitaires/de chauffage :
• Localiser la tuyauterie (cuivre, acier,...)
• Suivre un tube en plastique
• Déterminer la position d'une obstruction
Telekom :
• Marquage des câbles
• Suivre une ligne téléphonique
• Identification d'une paire de fils dans un faisceau de câbles
Points forts
• Facile à utiliser
• Fonctionne sur les lignes sous tension et hors tension
• Livraison complète avec de nombreux accessoires, prêt à l'emploi
Ce texte a été traduit par une machine.

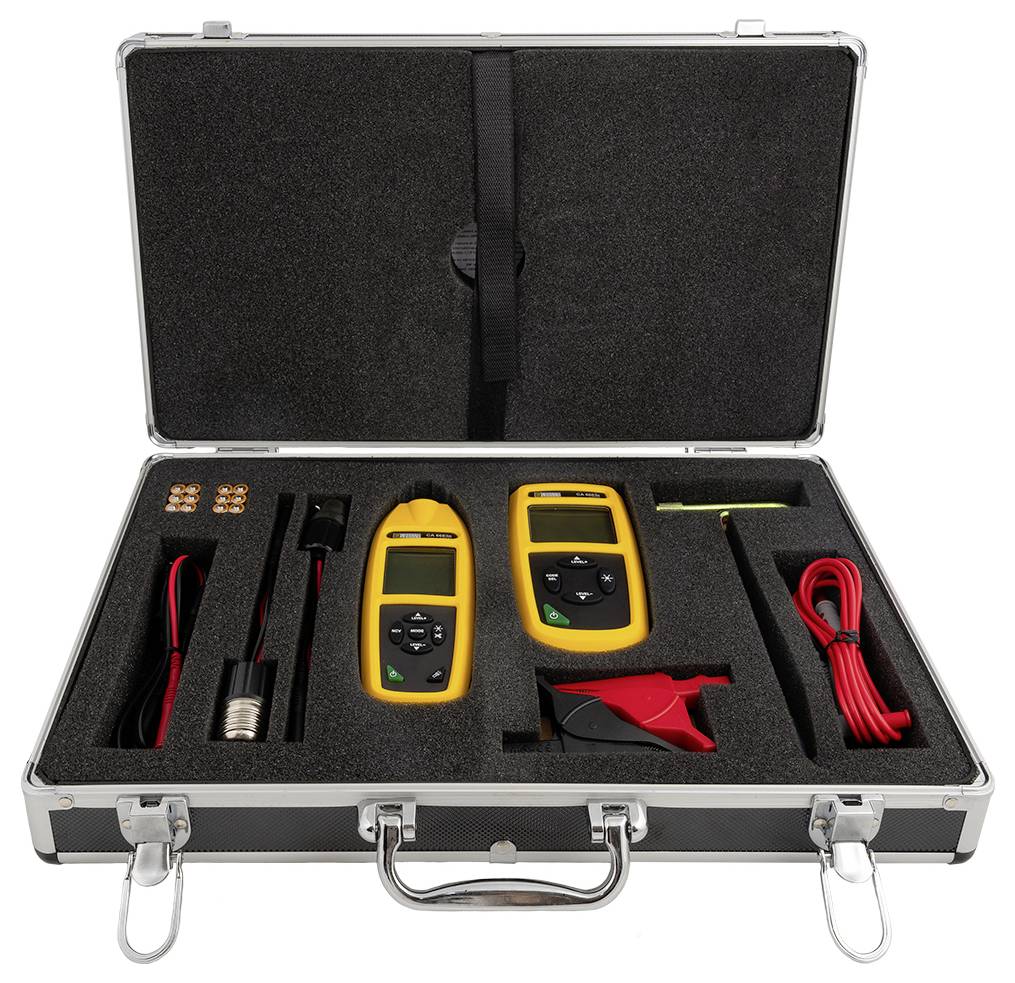

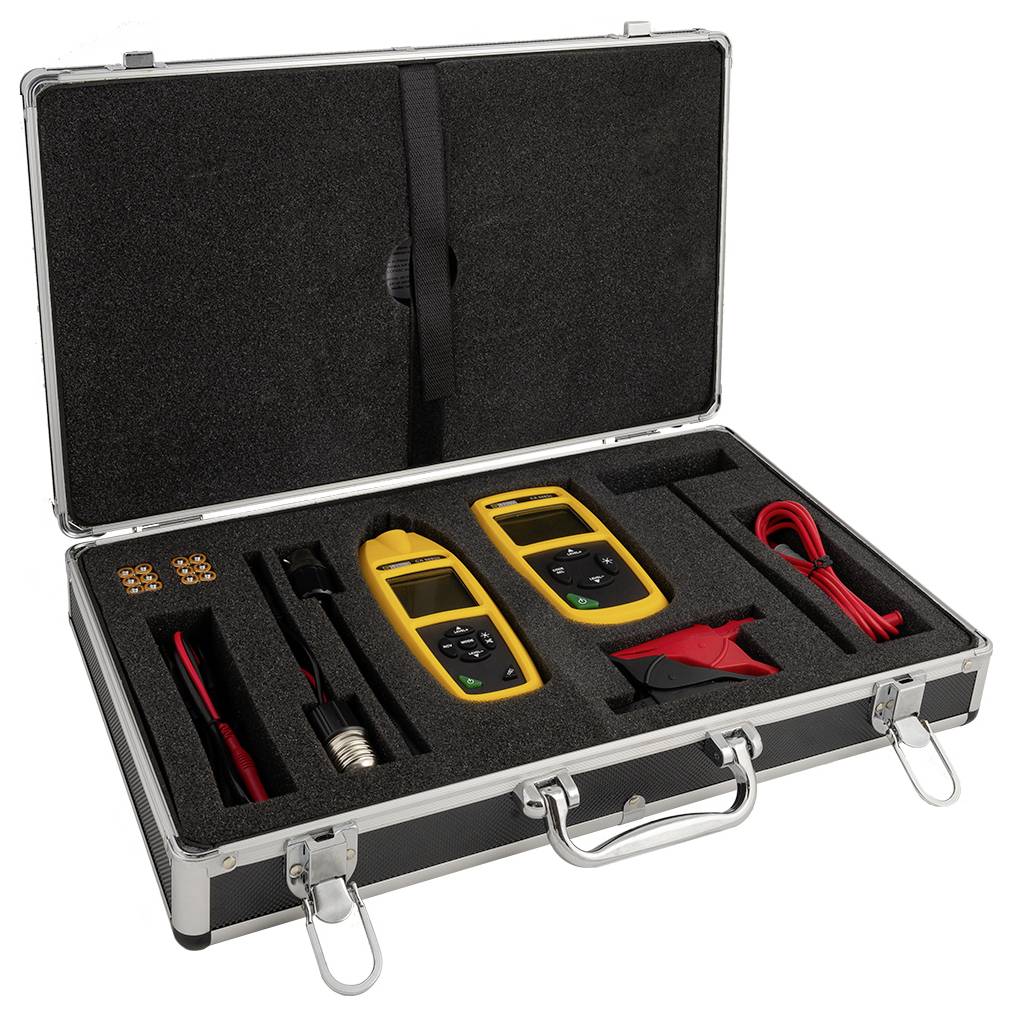

Contenu de la livraison
- 1 émetteur CA 6683E et 1 récepteur CA 6683R
- 1 coffret de transport
- 1 jeu de cordons de mesure (rouge/noir)
- 1 jeu de pinces crocodiles (rouge/noir)
- 1 perche de mise à la terre
- 2 x 6 piles 1,5 V AAA ou LR03
- 1 adaptateur de mesure pour culot à baïonnette B22
- 1 adaptateur pour culot E27 (vis)
- 1 adaptateur pour prises secteur
- 1 mode d'emploi en 5 langues
