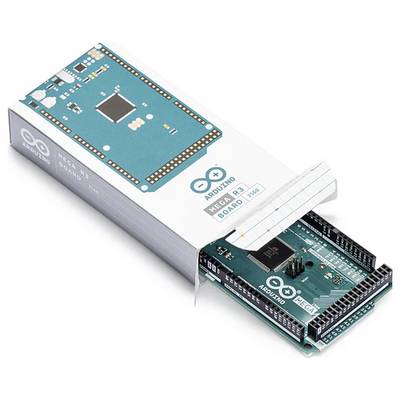

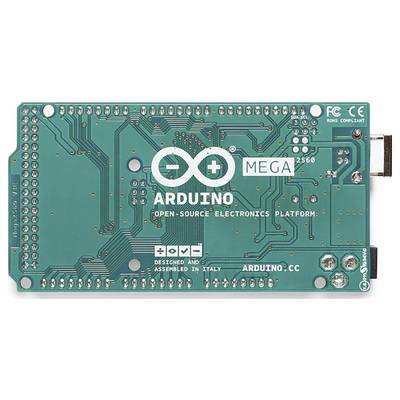

Carte Arduino Mega 2560 Core Atmel AVR
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
181 pièce(s)
Nombre
Total (CHF 40.66 / pièce(s))
CHF 40.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Platine Mega 2560 Arduino
- Mémoire Flash disponible 256 kO
- Fréquence d'horloge 16 MHz
- 54 E/S avec 4 UART
Caractéristiques techniques
- SRAM : 8 Ko
- EEPROM : 4 Ko
- fréquence d'horloge : 16 MHz
- Modèle
Arduino Mega
- Série
Core
- Processeur
ATmega2560
8 kB
- Fréquence d'horloge
16 MHz
- Type de mémoire
FLASH
- Capacité de la mémoire
256 kB
- Ports externes
ICSP
- Largeur
11.00 mm
- Hauteur
2.00 mm
- Type de produit
Carte
- Architecture
AVR
- Adapté à
Arduino
- Interfaces
USB
UART
ICSP
barrette femelle
- Série
Atmel AVR
- Technologie
Microcontrôleur 8-bit
- Type d'outil
Kit de développement
- Profondeur
5.50 mm
- Nombre d'entrées analogiques
16
- Nombre de sorties analogiques
15
- Nombre d'entrées numériques
54
- Nombre d'entrées numériques
54
- Nombre I/O
54
- Modèle
ATmega2560
- EEPROM
4 kB
- Tension de fonctionnement
5 V/DC
- Entrée de tension (max.)
12 V
- Entrée de tension (min.)
7 V
- Consommation électrique
40 mA
- Poids
47.0000
Documents & téléchargements
Fiche technique
Fiche technique 191790 Carte Arduino Mega 2560 Core Atmel AVR
Fiche technique 191790 Carte Arduino Mega 2560 Core Atmel AVR
Fiche technique 191790 Carte Arduino Mega 2560 Core Atmel AVR
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191790 Carte Arduino Mega 2560 Core Atmel AVR
Schéma électrique
Schéma électrique 191790 Carte Arduino Mega 2560 Core Atmel AVR
Déclaration de conformité
Déclaration de conformité 191790 Carte Arduino Mega 2560 Core Atmel AVR
Description

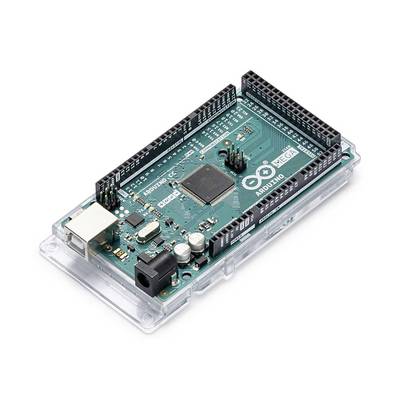

L'Arduino Mega 2560 est un module basé sur le microcontrôleur ATmega 2560. Il dispose de 54 broches entrées / sorties numériques (dont 14 peuvent être utilisées comme sorties PWM), 16 entrées analogiques, 4 UART (intrfaces hardware sérielles), un oscillateur à quartz de 16 MHz, une connexion USB, une embase d'alimentation, un connecteur ICSP et un bouton de réinitialisation. Il contient tout le nécessaire à la prise en charge du microcontrôleur : il suffit de le connecter à un ordinateur avec un câble USB et de l'alimenter via un bloc secteur ou une batterie pour démarrer. Le Mega est compatible avec la plupart des shields conçus pour Arduino Duo, Duemilanove ou Diecimila.
La version R3 présente les caractéristiques suivantes :
- ATmega16U2 à la place du convertisseur USB-to-Serial 8U2
- SDA ajouté et broches SCL pour la communication TWI
- Circuit RESET plus puissant
La version R3 présente les caractéristiques suivantes :
- ATmega16U2 à la place du convertisseur USB-to-Serial 8U2
- SDA ajouté et broches SCL pour la communication TWI
- Circuit RESET plus puissant
