Camille Bauer DRANFLEX300MHB12 Capteur de courant

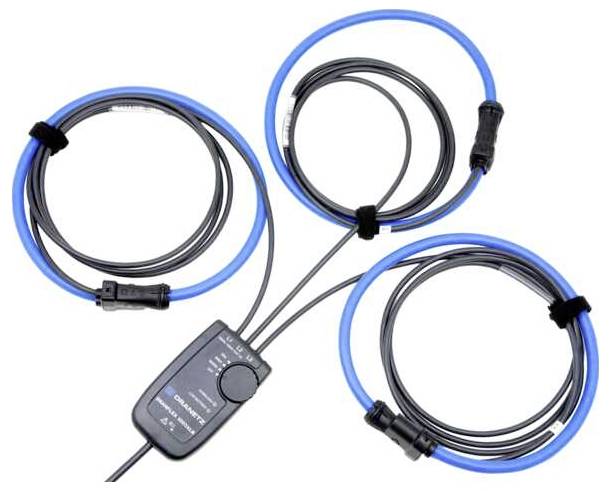

Capteurs mini-AC flexibles DRANFLEX 300MHB. Avec le capteur de courant micro Rogowski, vous mesurez de manière sûre, précise et flexible sur les rails électriques et dans la distribution de courant. Large champ d'application, 3 plages de mesure 3 A/30 A/300 A AC et bande passante élevée 20 Hz ... 100 kHz pour l'analyse de puissance et de réseau Mesure précise même à faible débit, grâce à une grande plage dynamique et une sensibilité élevée du capteur Faible influence de la position du conducteur et influence minimale du champ étranger Application facile dans un espace restreint grâce à une petite section transversale du capteur 6 mm Manipulation sûre même avec des gants de protection, ouverture du capteur et réglage de la plage de mesure en mode d'une main DRANFLEX 300MHB : Alimentation externe en cas de mesure à long terme : – DRANETZ HDPQ : Alimentation via HDPQ, aucun accessoire supplémentaire nécessaire Capteur de courant avec indice de protection IP50, amplificateur de mesure avec IP40 Haute sécurité pour l'utilisateur, catégorie de mesure 1000 V@CAT III, 600 V @ CAT IV et surcharge illimitée, conçu pour un fonctionnement continu. Avec la DRANFLEX 300MHB, vous mesurez de manière sûre, précise et flexible, tant sur les rails électriques que dans la distribution de courant. La bobine convient particulièrement bien aux endroits difficiles d'accès et étroits. Les DRANFLEX sont des capteurs de courant CA basés sur le principe de Rogowski. Ils peuvent être utilisés pour mesurer le courant alternatif jusqu'à 300 A en les connectant à un appareil de mesure approprié (multimètre, enregistreur de données, analyseur de réseau, oscilloscope, etc.). La tête de mesure flexible permet de mesurer le courant même dans des endroits difficiles d'accès. Les capteurs peuvent être placés autour d'un ou plusieurs conducteurs de toute forme (câbles isolés, rails électriques, tuyaux). Pour le fonctionnement autonome de l'amplificateur de mesure, celui-ci est alimenté par des batteries internes. Les capteurs de courant flexibles DRANFLEX 300MHB peuvent être alimentés par une alimentation externe pour des mesures à long terme. Sur le DRANETZ HDPQ, les capteurs de courant DRANFLEX 300MHB sont alimentés directement par l'appareil. Aucune alimentation électrique externe n'est nécessaire. Large domaine d'application, 3 plages de mesure 3 / 30 / 300 A AC et bande passante élevée 20 Hz ... 100 kHz (±1dB / 50 Hz) pour l'analyse des harmoniques Mesure précise même à faible débit, en raison d'une grande plage dynamique et d'une sensibilité élevée du capteur, faible influence du conducteur et influence minimale du champ étranger Application facile dans un espace restreint grâce à une petite section du capteur 6 mm Manipulation sûre même avec des gants de protection, Ouverture du capteur et réglage de la plage de mesure en mode une main Capteur de courant avec indice de protection IP50, amplificateur de mesure avec IP40 Haute sécurité pour l'utilisateur, catégorie de mesure 1000V @CAT III, 600V @CAT IV et surcharge illimitée, Conçu pour fonctionner en continu plages de mesure 3 A 30 A 300 A Facteur d'échelle 20 200 2000 Sensibilité de sortie 500 mV/A 50 mV/A Précision 5 mV/A (50 ... 60 Hz) dans des conditions de référence ±1% v. valeur mesurée ±0,1 A ±1% v. valeur mesurée ±0,5 A Bruit 1,5 mV eff. Raccordement de sortie 4 8 300 100 broches Hypertronics Longueur du capteur selon le modèle (numéro d'article): DRANFLEX 300 12MHB/6 300 70 193697 (32): 16 cm DRANFLEX 300MHB/8 (300): 22 cm DRANFLEX 300MHB/12 (193697): 193681 cm de diamètre du capteur (ouverture de pince) selon le modèle (numéro d'article): DRANFLEX 193689 mm (6MHB/193681 mm): 50 mm (193689). Mini capteurs AC flexibles DRANFLEX 300MHB Mode d'emploi

Ce texte a été traduit par une machine.
