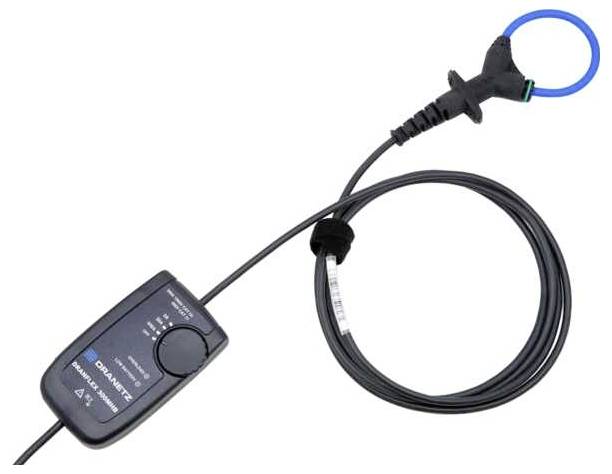

Camille Bauer DRANFLEX3003XLB48 Capteur de courant

Capteur de courant flexible 3 phases 3... 3000 AAC, longueur de boucle 61... 122 cm. Les DRANFLEX sont des capteurs de courant CA basés sur le principe de Rogowski. Ils peuvent être utilisés pour mesurer le courant alternatif jusqu'à 3000 A ou 6000 A en les connectant à un appareil de mesure approprié (enregistreur de données, analyseur de réseau, etc.). . Les capteurs de courant flexibles à 3 phases sont adaptés à une utilisation avec HDPQ ou tout instrument de mesure avec entrée de mesure 1,5 V AC et prise Hypertronics. Ils peuvent mesurer simultanément toutes les 3 phases et être placés autour d'un ou plusieurs conducteurs de tout type (câbles isolés, rails électriques, tuyaux). Pour le fonctionnement autonome de l'amplificateur de mesure, celui-ci est alimenté par des batteries internes. Large champ d'application, 3 plages de mesure 30/300/3000 A AC et bande passante élevée 10 Hz ... 20 kHz pour l'analyse des harmoniques Mesure précise même à faible débit, grâce à une grande plage dynamique et une sensibilité élevée du capteur Faible influence de la position du conducteur et influence minimale du champ étranger Facile à utiliser dans un espace restreint grâce à une petite section du capteur 9,9 mm et un embout mince 13,6 mm - longueur de boucle 610 mm Manipulation sûre même avec des gants de protection, Ouverture du capteur et réglage de la plage de mesure en mode une seule main Durée de vie extrêmement longue de la batterie jusqu'à 2000 h Câble de raccordement comprenant capteur d'alimentation avec indice de protection IP65, amplificateur de mesure avec IP40 Haute sécurité pour l'utilisateur, catégorie de mesure 1000V CAT III, 600V CAT IV et surcharge illimitée. La tête de mesure flexible permet de mesurer le courant même dans des endroits difficiles d'accès. Les capteurs peuvent être placés autour d'un ou plusieurs conducteurs de toute forme (câbles isolés, rails électriques, tuyaux). Pour le fonctionnement autonome de l'amplificateur de mesure, celui-ci est alimenté par des batteries internes. Large champ d'application, 3 plages de mesure 30 A/300 A/3000 A AC et bande passante élevée 10 Hz ... 10 kHz pour l'analyse des harmoniques Mesure simultanée dans toutes les 3 phases Mesure précise même à faible débit, grâce à une grande plage dynamique et une sensibilité élevée du capteur Faible influence du conducteur et influence minimale du champ étranger Application facile dans un espace restreint grâce à une petite section du capteur 9,9 mm et à une extrémité mince 13,6 mm Manipulation sûre même avec des gants de protection, Ouverture du capteur et réglage de la plage de mesure en mode une seule main Durée de vie de la batterie extrêmement longue jusqu'à 1000 h Alimentation externe en cas de mesure à long terme via le bloc d'alimentation en option Capteur de courant avec indice de protection IP65, amplificateur de mesure avec IP40 Haute sécurité pour l'utilisateur, catégorie de mesure 1000 V@CATIII, 600 V@CATIV et capacité de surcharge illimitée Caractéristiques Spécifications Plage de mesure 30 A 300 A 3000 A Signal de sortie (AC) 50 mV/A 5 mV/A 0,5 mV/A Courant résiduel / Bruit 8 mV eff. 2 mV eff. 2 mV eff. Incertitude de mesure (45... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A Surcharge linéaire illimitée ±0,2% de la valeur de mesure de la bande passante 10 Hz à 10 kHz (-1 dB) Erreur d'angle de phase < ±1° (45 ... 65 Hz) min. Impédance laser 100 Ko pour précision spécifiée Modèle max. Longueur de la boucle Référence article DRANFLEX 3003 XBL 61 cm, Réf. Article 193633 91 cm, N° article 193641 122 cm, N° article 193649 . Capteurs de courant flexibles - DRANFLEX 3003 XBL Manuel d'utilisation
