Câble Systembus coudé WAGO 756-1306/060-003 Contenu: 1 pc(s)

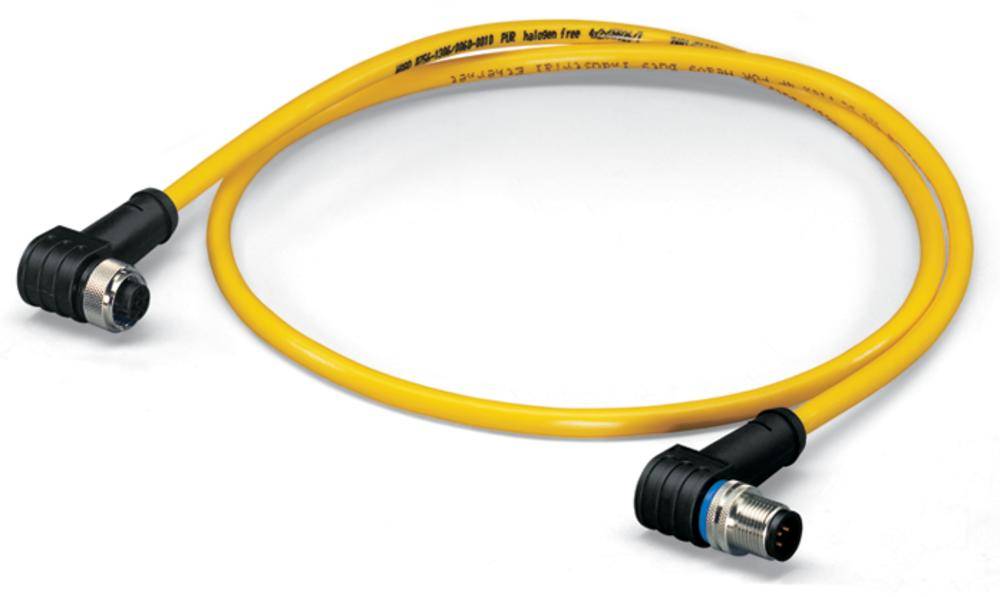

Câble de capteur avec connecteurs M12 coudés aux deux extrémités, câble jaune, adapté aux applications industrielles.

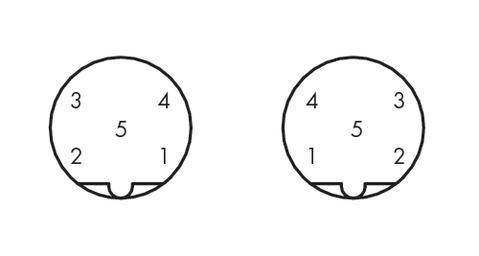

Deux diagrammes circulaires avec des secteurs étiquetés de 1 à 5 dans des ordres différents. Les chiffres indiquent les positions dans le cercle.
Dessin technique : Deux connecteurs dans un format paysage avec des dimensions détaillées, comprenant la longueur et le diamètre, en millimètres.
'Broche 1 - 5 : 0,14 mm². 1 : blanc/bleu. 2 : bleu. 3 : blanc/orange. 4 : orange. 5 : blanc/vert, vert, blanc/marron, marron.' Liste des affectations de câblage.
1/4
Type de produit
Cordon de données confectionné pour capteurs/actionneurs
Forme
mâle, coudé
femelle, coudé
Norme de connecteur
Connecteur BUS
Coté A
M12 mâle coudé
Coté de raccordement B
M12 mâle coudé
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 14 décembre
Nombre
Total (CHF 93.95 / pièce(s))
CHF 101.95
-8 %
CHF 93.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble Systembus coudé

  • WAGO 756-1306/060-003
  • Contenu: 1 pc(s)

Caractéristiques techniques

  • M12 KABEL BU/ST WINKLIG 5-POL. 0,3M
Type

756-1306/060-003

Type de produit

Cordon de données confectionné pour capteurs/actionneurs

Forme

mâle, coudé

femelle, coudé

Norme de connecteur

Connecteur BUS

Coté A

M12 mâle coudé

Coté de raccordement B

M12 mâle coudé

Nombre de pôles

5

Longueur de câble

30.00 cm

Materiau de la gaine

PUR

Tension nominale

60 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de câble (câblage capteur/actioneeur)

0.14 mm²

Connexion

fil, extrémités libres

Type de filetage côté du raccordement

M12

Couleur du câble

jaune

Codification

B

IP67

Spécificités

sans halogène

hydrolyse

résistant à l'huile

résistant aux UV

Température min.

-25 °C

Température max.

+60 °C

Type de fermeture

à vis

Référence fabricant

756-1306/060-003

Contenu

1 pc(s)

Diam. câble

6 mm

PLC - PLC

5

0.3 m

Circular connector

Circular connector

Documents & téléchargements

Fiche technique

Fiche technique 546016 Câble Systembus coudé WAGO 756-1306/060-003 Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 546016 Câble Systembus coudé WAGO 756-1306/060-003 Contenu: 1 pc(s)

Description

Câble du bus de système coudé 0,3 m équipé des deux côtés
