Name: Bürkert Vanne à servocommande 357636 6430 24 V/DC manchon G 1 Largeur nominale (détails) 110 mm position de repos ouvert
Brand: Bürkert
SKU: 2275051
Availability: BackOrder

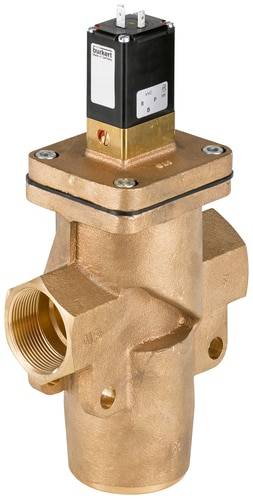

Vanne électromagnétique en laiton pour le contrôle des liquides et des gaz, raccordement latéral, électroaimant supérieur avec boîtier noir.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 1'074.95 / pièce(s))

CHF 1'074.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 3/2 voies ; servo-piston

Vanne à piston commandée par servo de DN8 à DN40
Une sécurité de fonctionnement accrue grâce à la technologie d'ancrage rabattable
Commande manuelle facile à utiliser ; colonnes à impulsion ou « Kick and Drop » à économie d'énergie

Caractéristiques techniques

Type d'entraînement : ancrage rabattable
Puissance nominale : 8 W
Vanne principale diamètre nominal 1 (P) : 25 mm
Soupape principale diamètre nominal 1 (pouce) : 1 pouce
Nombre de pôles : 2 + conducteur de protection

Type de produit: Vanne à servocommande

Tension de fonctionnement: 24 V/DC

Pression de service (max.): 3 bar

Matériau du boîtier: Cuivre rouge

Raccord: manchon G 1

Plage de température des médias: 0 à +80 °C

Référence fabricant: 357636

Pression de service (min.): -1 bar

Activation/déclenchement: Commande manuelle : levier rotatif et bouton-poussoir combinés
Position de commande manuelle : via le raccord de conduite 2

Matériau isolant: Caoutchouc nitrile

Fonction: 3/2 voies

Poids: 2800 g

Température max. des médias: +80 °C

Température min. des médias: 0 °C

Milieu d'utilisation: liquides neutres

Largeur nominale: 110 mm

Spécificités: manchon

Largeur: 215 mm

Hauteur: 113 mm

Longueur: 360 mm

Valeur QNn: 10760

Fréquence de commutation: ouverture min. : 37 ms.
ouverture max. : 50 ms.
fermeture min. : 288 ms.
fermeture max. : 305 ms.

: IP65

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Mode de fonctionnement: position de repos ouverte

Valeur Kv: 10

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Anschluss

Betriebsdruck (max.)

Gehäusematerial

Bürkert Servogesteuertes Ventil 351164 6430 24 V/DC G 1/4 Muffe Nennweite (Details) 65 mm Ruhestellung geschlossen 1 St.

Code produit :2275005

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

16 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 321.95^*

Bürkert Servogesteuertes Ventil 351169 6430 24 V/DC G 1/4 Muffe Nennweite (Details) 65 mm Ruhestellung geschlossen 1 St.

Code produit :2275006

Livraison le ven. 27 novembre

5 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

3 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 345.95^*

Bürkert Servogesteuertes Ventil 351172 6430 24 V/DC G 1/4 Muffe Nennweite (Details) 65 mm Ruhestellung geschlossen 1 St.

Code produit :2275007

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

8 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 357.95^*

Bürkert Servogesteuertes Ventil 351175 6430 24 V/DC G 1/2 Muffe Nennweite (Details) 76 mm Ruhestellung geschlossen 1 St.

Code produit :2275008

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/2 Muffe

16 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 437.95^*

Bürkert Servogesteuertes Ventil 351179 6430 24 V/DC G 1/2 Muffe Nennweite (Details) 76 mm Ruhestellung geschlossen 1 St.

Code produit :2275009

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/2 Muffe

3 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Servogesteuertes Ventil 351181 6430 24 V/DC G 1/2 Muffe Nennweite (Details) 76 mm Ruhestellung geschlossen 1 St.

Code produit :2275010

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/2 Muffe

8 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 473.95^*

Bürkert Servogesteuertes Ventil 351235 6430 24 V/DC G 3/4 Muffe Nennweite (Details) 90 mm Ruhestellung geschlossen 1 St.

Code produit :2275011

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 3/4 Muffe

16 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 729.95^*

Bürkert Servogesteuertes Ventil 351237 6430 24 V/DC G 3/4 Muffe Nennweite (Details) 90 mm Ruhestellung geschlossen 1 St.

Code produit :2275012

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 3/4 Muffe

3 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 754.95^*

Bürkert Servogesteuertes Ventil 351239 6430 24 V/DC G 3/4 Muffe Nennweite (Details) 90 mm Ruhestellung geschlossen 1 St.

Code produit :2275013

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 3/4 Muffe

8 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 764.95^*

Bürkert Servogesteuertes Ventil 351241 6430 24 V/DC G 1 Muffe Nennweite (Details) 110 mm Ruhestellung geschlossen 1 St.

Code produit :2275014

Livraison le ven. 27 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1 Muffe

10 bar

Rotguss

pièce(s)

Min.: 1

Multiples: 1

CHF 1'049.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2275051 Bürkert Vanne à servocommande 357636 6430 24 V/DC manchon G 1 Largeur nominale (détails) 110 mm position de repos ouvert

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2275051 Bürkert Vanne à servocommande 357636 6430 24 V/DC manchon G 1 Largeur nominale (détails) 110 mm position de repos ouvert

Description

Electrovanne 3/2 voies commandée avec servo-piston, raccord de pression fermé sans courant, raccord à muffins. Pour la commande de pressions élevées avec de grandes largeurs nominales à faible consommation d'énergie, différence de pression minimale requise de 0,5 bar, fonctionnement sans huile possible. Pour les gaz neutres et les liquides tels que l'air comprimé, l'eau, les liquides hydrauliques à base d'eau et de pétrole. Une vanne robuste pour commander des cylindres et des actionneurs plus grands.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
