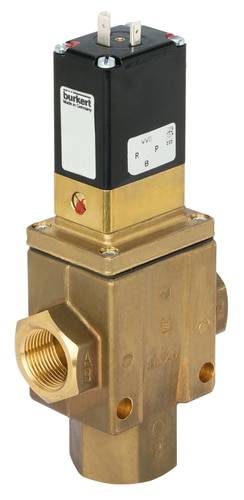

Bürkert Vanne à servocommande 357618 6430 230 V/AC manchon G 3/4 Largeur nominale (détails) 90 mm position de repos ouve
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 675.25 / pièce(s))
CHF 675.25
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Electrovanne 3/2 voies ; servo-piston
- Vanne à piston commandée par servo de DN8 à DN40
- Une sécurité de fonctionnement accrue grâce à la technologie d'ancrage rabattable
- Commande manuelle facile à utiliser ; colonnes à impulsion ou « Kick and Drop » à économie d'énergie
Caractéristiques techniques
- Type d'entraînement : ancrage rabattable
- Puissance nominale : 8 W
- Vanne principale diamètre nominal 1 (P) : 20 mm
- Distributeur principal diamètre nominal 1 (pouce) : 3/4 pouces
- Nombre de pôles : 2 + conducteur de protection
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 3/4
- Plage de température des médias
0 à +80 °C
- Référence fabricant
357618
- Pression de service (min.)
1 bar
- Activation/déclenchement
Commande manuelle : levier rotatif et bouton-poussoir combinés
Position de commande manuelle : via le raccord de conduite 2
- Matériau isolant
Caoutchouc nitrile
- Fonction
3/2 voies
- Poids
2200 g
- Température max. des médias
+80 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
liquides neutres
- Largeur nominale
90 mm
- Largeur
215 mm
- Hauteur
113 mm
- Longueur
360 mm
- Valeur QNn
6670
- Fréquence de commutation
ouverture min. : 29 ms.
ouverture max. : 35 ms.
fermeture min. : 255 ms.
fermeture : 275 ms max
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
position de repos ouverte
- Valeur Kv
6.2
Documents & téléchargements
Fiche technique
Fiche technique 2275034 Bürkert Vanne à servocommande 357618 6430 230 V/AC manchon G 3/4 Largeur nominale (détails) 90 mm position de repos ouve
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2275034 Bürkert Vanne à servocommande 357618 6430 230 V/AC manchon G 3/4 Largeur nominale (détails) 90 mm position de repos ouve
Description
Electrovanne 3/2 voies commandée avec servo-piston, raccord de pression fermé sans courant, raccord à muffins. Pour la commande de pressions élevées avec de grandes largeurs nominales à faible consommation d'énergie, différence de pression minimale requise de 0,5 bar, fonctionnement sans huile possible. Pour les gaz neutres et les liquides tels que l'air comprimé, l'eau, les liquides hydrauliques à base d'eau et de pétrole. Une vanne robuste pour commander des cylindres et des actionneurs plus grands.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
