Name: Bürkert Vanne à servocommande 327861 6281 230 V G 3/8 Largeur nominale (détails) 10 mm commandé par servo 1 pc(s)
Brand: Bürkert
SKU: 3047372
Availability: BackOrder

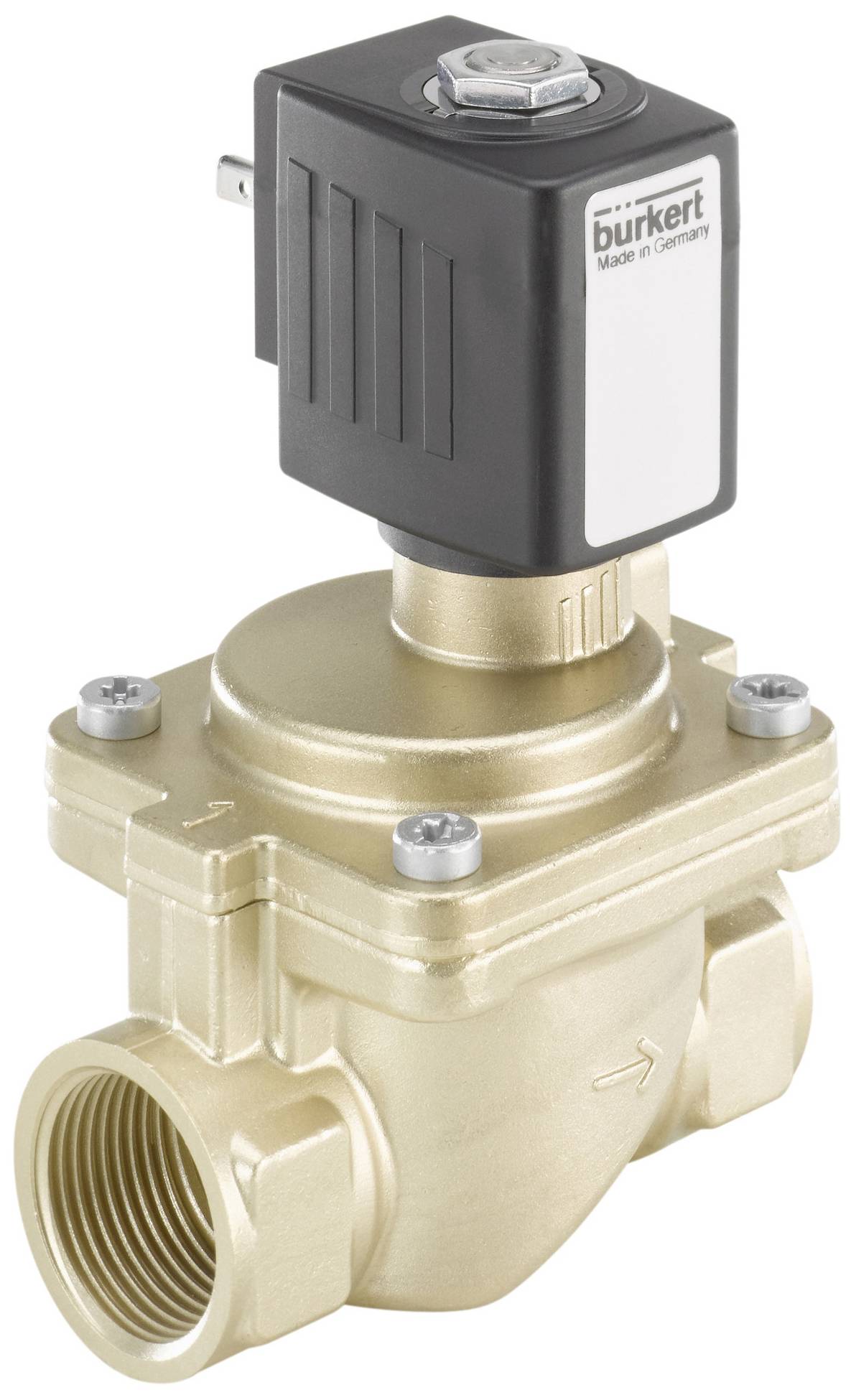

L'image montre une vanne métallique avec un raccordement électrique noir sur le dessus. Elle est étiquetée 'burkert Made in Germany'.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 173.95 / pièce(s))

CHF 173.95

Prix TVA incl.

uniquement CHF 20.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 2/2 voies ; commande par servo

Valve à membrane commandée par servo jusqu'à la portée nominale DN50
Système de bobine à vis centrale résistant aux vibrations
Fermeture silencieuse et silencieuse
Technologie double bobine à économie d'énergie en version Kick and Drop
Versions anti-explosion

Caractéristiques techniques

Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression et température - pression nominale (DIN en 1333) : PN 16
Pression & température - température moyenne min Medium : 0 °C.
Pression & température - température moyenne max Medium : 60 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : 0,2 bar
Pression et température - version à contre-pression : non
Pression et température - pression nominale max. (Liquide) : 16 bar
Connexion électrique - prise d'appareil fournie : non fournie
Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Caractéristiques de l'appareil - longueur de montage : 50 mm
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne à membrane
Caractéristiques de l'appareil - temps de commutation ouvert : 500 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 1500 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - courant : sur le siège
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - version oxygène : oui
Caractéristiques de l'appareil - pièces sans huile ni graisse : oui (selon dis 1000020797)
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : contrôlé par servo
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil - temps de commutation ouvert min. : 20 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture min. : 120 ms.
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
Caractéristiques de l'appareil - vanne de brûleur d'huile : non
Caractéristiques de l'appareil - version vapeur : non
Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
Caractéristiques de l'appareil - génération : EV
Caractéristiques de l'appareil - commande pilote vissée centrale : oui
Diamètre nominal (valeur kV) - QNn valeur (gaz) : 2.050 l/min
Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 10 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 1,9 m3/h.
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/8 pouces
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 Désignation de filetage : 3/8
Raccord process / câble - raccord de câble 1 type de filetage : g
Raccord process / câble - raccord de câble 2 type : filetage intérieur
Raccord process / câble - raccord de câble 2 type de filetage : g
Raccord process / câble - raccord de câble 2 Désignation de filetage : 3/8
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : non
Tension - tension min. / Tension nominale : 230 V.
Tension - tension max. / Tension nominale : 230 V.
Tension - tension alternative : oui
Tension - tension continue : non
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 32 mm
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern and Drop bobine : technologie d'économie d'énergie possible
Bobine (noyau) Kern - modèle silencieux : non
Bobine (noyau) Kern - bobine type : enfichée
Bobine (noyau) Kern matériau de la bobine (enveloppe) : PA (polyamide)
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : B
Bobine (noyau) Kern - puissance d'enclenchement AC : 24 V.
A
Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
Bobine (noyau) Kern - puissance de mesure AC : 14 V.
A
Matériaux - vanne principale matériau en contact avec le milieu : laiton
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
Mode d'action - commande manuelle : non
Homologations - puissance nominale : 8 W.
Fréquence de tension : 50/60 Hz

Type de produit: Vanne à servocommande

Tension de fonctionnement: 230 V

Pression de service (max.): 0.2 bar

Matériau du boîtier: laiton

Raccord: G 3/8

Température de fonctionnement: 0 °C (min)

Plage de température des médias: 0 à 60 °C

Référence fabricant: 327861

Pression de service (min.): 0.2 bar

Température de fonctionnement min.: 0 °C

Matériau isolant: FKM

Fonction: 2/2 voies

Température max. des médias: 60 °C

Température min. des médias: 0 °C

Milieu d'utilisation: eau

Largeur nominale: 10 mm

Longueur: 50 mm

Valeur QNn: 2.050 l/min

: IP65

Température ambiante max.: 55 °C

Mode de fonctionnement: commandé par servo

Valeur Kv: 1.9 m³/h

UKCA: non pertinent
