Name: Bürkert Vanne à servocommande 280483 6213 24 V NPT 3/8 Largeur nominale (détails) 10 mm commandé par servo 1 pc(s)
Brand: Bürkert
SKU: 3047011
Availability: BackOrder

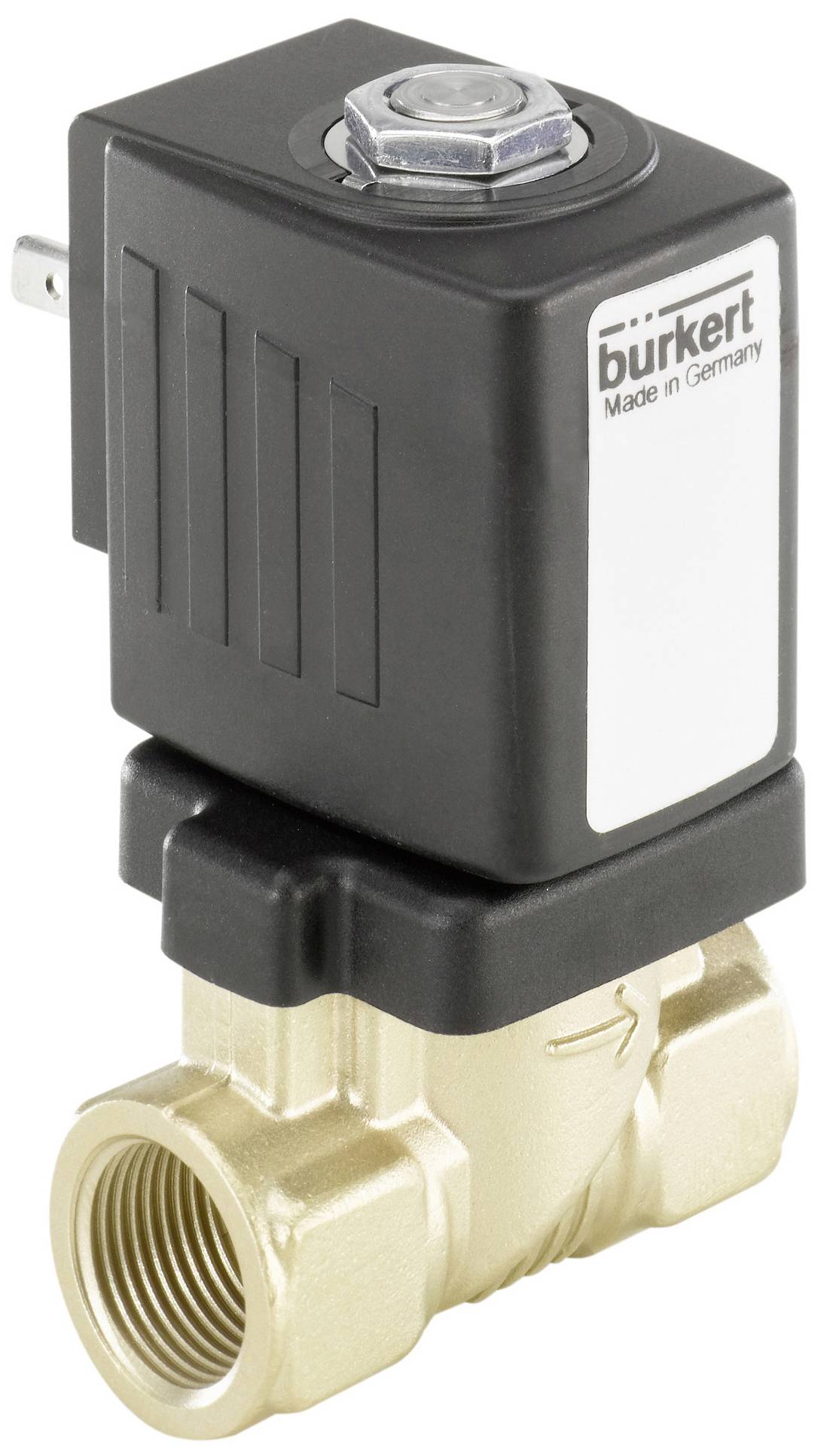

L'image montre une vanne magnétique robuste avec un dessus noir et un boîtier doré, portant l'inscription 'burkert Made in Germany'.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 139.95 / pièce(s))

CHF 139.95

Prix TVA incl.

uniquement CHF 15.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 2/2 voies, à commande servo

Valve à membrane commandée par servo jusqu'à la portée nominale DN40
La membrane à ressort s'ouvre sans pression différentielle
Fermeture amortie et silencieux
Débit élevé avec un format compact
Technologie double bobine à économie d'énergie en version Kick and Drop

Caractéristiques techniques

Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression et température - pression nominale (DIN en 1333) : PN 10
Pression & température - température moyenne min Medium : 0 °C.
Pression & température - température moyenne max Medium : 120 °C.
Pression & température - température ambiante min. : 0 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - version à contre-pression : non
Pression et température - pression nominale max. (Liquide) : 10 bar
Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Caractéristiques de l'appareil - longueur de montage : 50 mm
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne à membrane
Caractéristiques de l'appareil - temps de commutation ouvert : 30 ms max
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 150 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - courant : sur le siège
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : contrôlé par servo
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil - temps de commutation ouvert min. : 10 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture min. : 100 ms.
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
Caractéristiques de l'appareil - vanne de brûleur d'huile : non
Caractéristiques de l'appareil - version vapeur : non
Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
Caractéristiques de l'appareil - génération : EV
Caractéristiques de l'appareil - commande pilote vissée centrale : oui
Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 10 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 1,9 m3/h.
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/8 pouces
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 Désignation de filetage : 3/8
Raccord process / câble - raccord de câble 1 type de filetage : NPT
Raccord process / câble - raccord de câble 2 type : filetage intérieur
Raccord process / câble - raccord de câble 2 type de filetage : NPT
Raccord process / câble - raccord de câble 2 Désignation de filetage : 3/8
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : oui
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : non
Tension - tension continue : oui
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 40 mm
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine enplac. Protection polaire : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - modèle silencieux : non
Bobine (noyau) Kern - bobine type : enfichée
Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
Bobine (noyau) Kern - bobine particularité : pour températures élevées
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
Bobine (noyau) Kern - puissance de mesure DC : 10 W.
Bobine (noyau) Kern - puissance réduite DC : 10 W.
Matériaux - vanne principale matériau en contact avec le milieu : laiton
Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
Matériaux - siège de soupape matériau : laiton
Matériaux - corps de soupape couvercle matériau : acier inoxydable
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
Mode d'action - commande manuelle : non
Homologations - puissance nominale : 10 W.
Type d'homologation : ULUL
Type de certification : UL listed

Type de produit: Vanne à servocommande

Tension de fonctionnement: 24 V

Pression de service (max.): 0 bar

Matériau du boîtier: laiton

Raccord: NPT 3/8

Température de fonctionnement: 0 °C (min)

Plage de température des médias: 0 à 120 °C

Référence fabricant: 280483

Pression de service (min.): 0 bar

Température de fonctionnement min.: 0 °C

Matériau isolant: FKM

Fonction: 2/2 voies

Température max. des médias: 120 °C

Température min. des médias: 0 °C

Milieu d'utilisation: liquides

Largeur nominale: 10 mm

Longueur: 50 mm

: IP65

Température ambiante max.: 55 °C

Température ambiante min.: 0 °C

Mode de fonctionnement: commandé par servo

Valeur Kv: 1.9 m³/h

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Produkt-Art

Bürkert Magnetventil 20004793 6213 24 V/AC G 1 1 St.

Code produit :2482758

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1

10 bar

24 V/AC

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 329.95^*

Bürkert Magnetventil 20004795 6213 24 V G 1 1/4 Nennweite (Details) 25 mm Servogesteuert 1 St.

Code produit :3048011

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1 1/4

0 bar

24 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

Bürkert Magnetventil 20008169 6213 24 V/AC, 24 V/DC G 1 1/2 1 St.

Code produit :2482759

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1 1/2

10 bar

24 V/AC

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 534.95^*

Bürkert Magnetventil 20008170 6213 24 V/AC, 24 V/DC G 2 Nennweite (Details) 40 mm Servogesteuert 1 St.

Code produit :2482760

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 2

24 V/AC

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 579.95^*

Bürkert Magnetventil 231578 6213 12 V G 1/2 Nennweite (Details) 13 mm Servogesteuert 1 St.

Code produit :3046807

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/2

0 bar

12 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Bürkert Magnetventil 239869 6213 24 V G 3/4 Nennweite (Details) 20 mm Servogesteuert 1 St.

Code produit :3047181

Livraison le ven. 20 novembre

10 pièce(s)Conrad Electronic

G 3/4

0 bar

24 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 181.95^*

Bürkert Magnetventil 241792 6213 230 V G 1/2 Nennweite (Details) 13 mm Servogesteuert 1 St.

Code produit :3047184

Livraison le ven. 20 novembre

30 pièce(s)Conrad Electronic

G 1/2

0 bar

230 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 137.95^*

Bürkert Magnetventil 243027 6213 230 V G 3/8 Nennweite (Details) 10 mm Ruhestellung geschlossen 1 St.

Code produit :3046869

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

0 bar

230 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

Bürkert Magnetventil 246249 6213 24 V G 3/8 Nennweite (Details) 10 mm Servogesteuert 1 St.

Code produit :3046975

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

0 bar

24 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 109.95^*

Bürkert Magnetventil 246252 6213 24 V G 1/2 Nennweite (Details) 13 mm Servogesteuert 1 St.

Code produit :3046905

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/2

0 bar

24 V

Messing

Magnetventil

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3047011 Bürkert Vanne à servocommande 280483 6213 24 V NPT 3/8 Largeur nominale (détails) 10 mm commandé par servo 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047011 Bürkert Vanne à servocommande 280483 6213 24 V NPT 3/8 Largeur nominale (détails) 10 mm commandé par servo 1 pc(s)

Description

La vanne 6213 EV est une vanne à membrane à commande servo de la série S.EV. Le couplage à ressort de la membrane facilite le processus d'ouverture de la soupape. Dans la version standard, la vanne est adaptée pour une utilisation dans des liquides. Une pression différentielle minimale est nécessaire pour une ouverture complète. Pour les applications de gaz et de vide, une version séparée (HP00) est disponible pour ouvrir la vanne sans pression différentielle. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier comprend le laiton, l'acier inoxydable et le moulage rouge. Pour d'autres marchés, du laiton résistant aux incinaements est disponible. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique Kick and Drop intégré sont disponibles en technologie à double bobine.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
