Name: Bürkert Vanne à piston 348878 6407 230 V manchon NPT 1/2 Largeur nominale (détails) 13 mm à commande forcée 1 pc(s)
Brand: Bürkert
SKU: 2351825
Availability: BackOrder

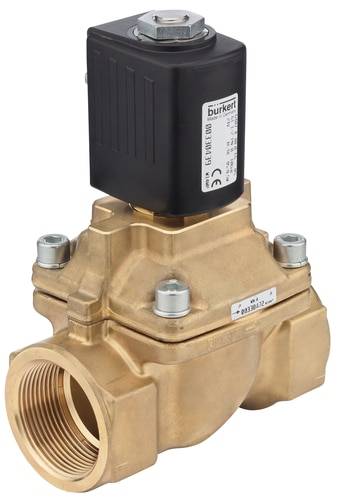

Vanne électromagnétique en métal avec boîtier noir, utilisée pour contrôler les flux de liquides ou de gaz.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 491.95 / pièce(s))

CHF 491.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne à piston 2/2 voies commandée par servo

Vanne à piston à commande servo jusqu'à l'ouverture nominale DN50 ; ouverture sécurisée grâce au système à piston à couplage fixe sans pression différentielle ; système à bobine surmonté résistant aux vibrations ; versions protégées contre les explosions ; technologie à double bobine à économie d'énergie en version Kick and Drop

Caractéristiques techniques

Type d'entraînement : ancrage de levage
Principe de fonctionnement de la soupape principale : soupape de siège
Fonction de commutation : on/off
Raccord de conduite fluidisique nombre : 2
Fonction vanne positions de commutation : 2
Flux : sur le siège
Pression nominale max. (Liquide) : 10 bar
Siège de soupape matériau : acier inoxydable
Tension alternative : oui
Puissance nominale : 85 W
Bobine type : enfichée
Matériau de la bobine (enveloppe) : EP (résine époxy)
Taille de bobine : 42 mm
Temps de commutation ouvert : 100 ms - 200 ms.
Temps de commutation de fermeture : 300 ms - 500 ms.
Montage de la vanne : vanne complète
Puissance d'enclenchement : 85 va
Fréquence de tension : 50/60 Hz

Type de produit: Vanne à piston

Tension de fonctionnement: 230 V

Pression de service (max.): 10 bar

Matériau du boîtier: laiton

Raccord: manchon NPT 1/2

Milieu d'utilisation: Liquide

Plage de température des médias: -40 à +150 °C

Référence fabricant: 348878

Modèle: Modèle à vapeur

Pression de service (min.): 0 bar

Matériau isolant: PTFE
Graphite

Fonction: 2/2 voies

Poids: 0.75 kg

Température max. des médias: +150 °C

Température min. des médias: -40 °C

Milieu d'utilisation: gaz

Largeur nominale: 13 mm

Spécificités: manchon

Longueur: 65 mm

Valeur QNn: 3.65 l/min

: IP65

Température ambiante max.: +45 °C

Mode de fonctionnement: à commande forcée

Valeur Kv: 3.4

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Kolbenventil 184750 6240 24 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350775

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 147.95^*

Bürkert Kolbenventil 184751 6240 200 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350774

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

200 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 147.95^*

Bürkert Kolbenventil 184752 6240 230 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350911

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

230 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 147.95^*

Bürkert Kolbenventil 184755 6240 230 V G 1/4 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350879

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

230 V

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 195.95^*

Bürkert Kolbenventil 227818 6240 24 V G 3/8 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350886

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

16 bar

24 V

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 209.95^*

Bürkert Kolbenventil 236315 6240 24 V G 3/8 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350696

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

16 bar

24 V

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 209.95^*

Bürkert Kolbenventil 236316 6240 230 V G 3/8 Nennweite (Details) 6 mm Zwangsgesteuert 1 St.

Code produit :2350697

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

16 bar

230 V

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 209.95^*

Bürkert Kolbenventil 320856 6407 230 V G 1/2 Nennweite (Details) 13 mm Zwangsgesteuert 1 St.

Code produit :2351662

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/2

10 bar

230 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 397.95^*

Bürkert Kolbenventil 320857 6407 230 V G 3/4 Nennweite (Details) 20 mm Zwangsgesteuert 1 St.

Code produit :2351632

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/4

10 bar

230 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Kolbenventil 320858 6407 230 V G 1 Nennweite (Details) 25 mm Zwangsgesteuert 1 St.

Code produit :2351651

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1

10 bar

230 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 519.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2351825 Bürkert Vanne à piston 348878 6407 230 V manchon NPT 1/2 Largeur nominale (détails) 13 mm à commande forcée 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2351825 Bürkert Vanne à piston 348878 6407 230 V manchon NPT 1/2 Largeur nominale (détails) 13 mm à commande forcée 1 pc(s)

Description

La soupape 6407 est une soupape à piston commandée par servo. Le couplage fixe de la vanne pilote et du piston permet d'ouvrir la vanne sans pression différentielle. En tant que vanne à piston, le type 6407 est particulièrement adapté aux gaz et à la vapeur, ainsi qu'aux liquides à basse température de fonctionnement en dessous de 0°C. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
