Name: Bürkert Soupape à aimant 63033 0131 24 V G 3/4 Largeur nominale (détails) 20 mm vanne mélangeuse 1 pc(s)
Brand: Bürkert
SKU: 3047034
Availability: BackOrder

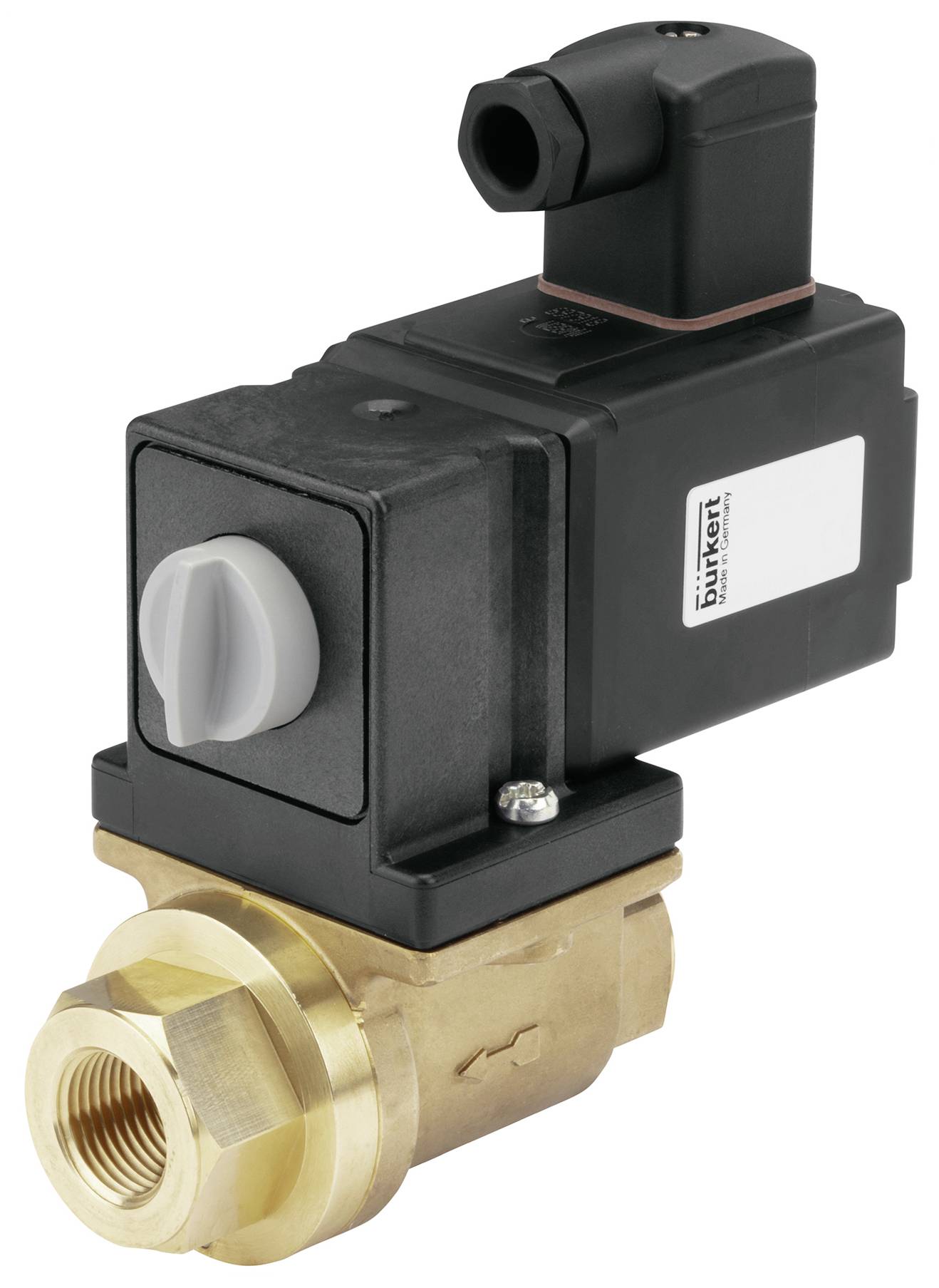

Une vanne magnétique noire avec un raccord couleur laiton et un symbole de flèche sur le boîtier indiquant le sens d'écoulement.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 664.95 / pièce(s))

CHF 664.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 3/2 voies, action directe

Vanne séparée à action directe, pour un diamètre nominal compris entre DN 20 et DN 20
Système de bobine à vis sans tête résistant aux vibrations
Réduction de puissance économe en énergie pour toutes les versions DC
Sécurité accrue grâce au retour de position électrique (en option)
Commande manuelle robuste et facile à entretenir

Caractéristiques techniques

Entraînement - commande manuelle matériau : PA (polyamide)
Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 90 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 50 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - version à contre-pression : non
Pression et température - pression nominale max. (Liquide) : 0,15 bar
Connexion électrique - prise d'appareil fournie : fournie
Raccordement électrique - prise type. N° - Type : 00314802 - 2518
Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Caractéristiques de l'appareil - temps de commutation ouvert : 20 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 60 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : oui
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil - temps de commutation ouvert min. : 10 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture min. : 40 ms.
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
Caractéristiques de l'appareil - vanne de brûleur d'huile : non
Caractéristiques de l'appareil - version vapeur : non
Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
Diamètre nominal (valeur kV) - QNn valeur (gaz) : 5 330 l/min
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 20 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 5 m3/h.
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/4 pouces
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 désignation de filetage : 3/4
Raccord process / câble - raccord de câble 1 type de filetage : g
Raccord process / câble - raccord de câble 2 type : filetage intérieur
Raccord process / câble - raccord de câble 2 type de filetage : g
Raccord process / câble - raccord de câble 2 désignation de filetage : 3/4
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : oui
Tension - tension min. / Tension nominale : 24 V.
Tension - tension max. / Tension nominale : 24 V.
Tension - tension alternative : oui
Tension - tension continue : oui
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 49 mm
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : diode de suppresseur
Bobine (noyau) Kern - bobine de réglage redresseur : oui
Bobine (noyau) Kern - bobine commutation diode roue libre : oui
Bobine (noyau) Kern and Drop bobine : technologie Energy Spar incluse
Bobine (noyau) Kern - modèle silencieux : non
Bobine (noyau) Kern - bobine type : vissé en bloc
Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
Bobine (noyau) Kern - puissance d'enclenchement AC : 100 V.
A
Bobine (noyau) Kern - puissance de mesure DC : 100 W.
Bobine (noyau) Kern - puissance réduite DC : 9 W.
Bobine (noyau) Kern - puissance de mesure AC : 9 V.
A
Matériaux - vanne principale matériau en contact avec le milieu : laiton
Mode d'action - raccord de conduite fluidisique nombre : 3
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : E - vanne de mélange - en position de repos prise de pression 1 (P1/NC) fermée, prise de pression 3 (P2/NO) fermée après l'orifice de travail 2 (A/OUT) fermée - vanne de mélange - en position de repos prise de pression 1 (P1/NC) fermée, prise de pression 3 (P2/NO) fermée après l'orifice de travail 2 (A/OUT)
Mode d'action - commande manuelle : oui
Mode d'action - commande manuelle type : bouton-poussoir
Mode d'action - verrouillage de la commande manuelle : oui
Mode d'action - commande manuelle vis à fente : non
Homologations - puissance nominale : 100 W.
Fréquence de tension : 50/60 Hz

Type de produit: Soupape à aimant

Tension de fonctionnement: 24 V

Pression de service (max.): 0 bar

Matériau du boîtier: PVC

Raccord: G 3/4

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à 90 °C

Référence fabricant: 63033

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: FKM

Température max. des médias: 90 °C

Température min. des médias: -10 °C

Milieu d'utilisation: milieux aggressifs

Largeur nominale: 20 mm

Valeur QNn: 5.330 l/min

: IP65

Température ambiante max.: 50 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: vanne mélangeuse

Valeur Kv: 5 m³/h

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Magnetventil 63033 0131 24 V G 3/4 Nennweite (Details) 20 mm Mischventil 1 St.

Code produit :3047034

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

Ce produit

G 3/4

0 bar

24 V

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 664.95^*

Bürkert Magnetventil 153071 0131 24 V Nennweite (Details) 15 mm Direktwirkend 1 St.

Code produit :3047036

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 465.95^*

Bürkert Magnetventil 175738 0131 24 V G 3/4 Nennweite (Details) 20 mm Direktwirkend 1 St.

Code produit :3047112

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/4

0 bar

24 V

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 549.95^*

Bürkert Magnetventil 25876 0131 24 V 1 St.

Code produit :3046828

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

pièce(s)

Min.: 1

Multiples: 1

CHF 609.95^*

Bürkert Magnetventil 47915 0131 24 V DC/AC Nennweite (Details) 10 mm Ruhestellung geschlossen 1 St.

Code produit :3047072

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

3 bar

24 V DC/AC

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 401.95^*

Bürkert Magnetventil 48997 0131 24 V G 3/8 Nennweite (Details) 10 mm Direktwirkend 1 St.

Code produit :3047073

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

0 bar

24 V

Kunststoff

pièce(s)

Min.: 1

Multiples: 1

CHF 644.95^*

Bürkert Magnetventil 58361 0131 24 V 1 St.

Code produit :3046838

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

pièce(s)

Min.: 1

Multiples: 1

CHF 453.95^*

Bürkert Magnetventil 59360 0131 24 V G 1/2 Nennweite (Details) 15 mm Direktwirkend 1 St.

Code produit :3047033

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/2

0 bar

24 V

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 619.95^*

Bürkert Magnetventil 62119 0131 24 V G 3/4 Nennweite (Details) 20 mm Direktwirkend 1 St.

Code produit :3047078

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/4

0 bar

24 V

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 529.95^*

Bürkert Magnetventil 64025 0131 24 V G 3/8 Nennweite (Details) 10 mm Direktwirkend 1 St.

Code produit :3047035

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 3/8

0 bar

24 V

PVC

pièce(s)

Min.: 1

Multiples: 1

CHF 644.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3047034 Bürkert Soupape à aimant 63033 0131 24 V G 3/4 Largeur nominale (détails) 20 mm vanne mélangeuse 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047034 Bürkert Soupape à aimant 63033 0131 24 V G 3/4 Largeur nominale (détails) 20 mm vanne mélangeuse 1 pc(s)

Description

La soupape 0131 est une soupape à bascule à action directe. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction des applications. Grâce à la séparation des membranes entre l'entraînement et le boîtier de fluide, les milieux agressifs tels que les acides ou les alcalis peuvent également être contrôlés en toute sécurité. L'offre est complétée par un boîtier en plastique en PVC. Les bobines sont pressées avec un époxy résistant aux produits chimiques. Pour réduire la consommation électrique, une électronique « Kick and Drop » est encapsulée dans la bobine pour toutes les variantes DC. Un détecteur de position électrique en option détecte de manière fiable la position de commutation. Pour les applications dans le domaine de l'eau potable, des installations conformes aux normes KTW et W270 sont disponibles. De plus, les modèles de type 0131 sont conformes à la norme DIN en 45545:2016 (pièces standard 2 et 5) – protection contre l'incendie dans les véhicules ferroviaires.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
