Name: Bürkert Soupape à aimant 389550 6014 230 V G 1/4 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)
Brand: Bürkert
SKU: 3047994
Availability: BackOrder

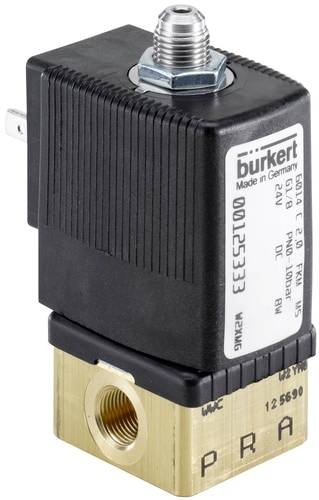

Une vanne magnétique de Bürkert. Boîtier noir en haut, avec un écrou de tension en métal, et une base dorée en dessous.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

5 pièce(s)

Nombre

pièce(s)

Total (CHF 147.95 / pièce(s))

CHF 147.95

Prix TVA incl.

uniquement CHF 15.00

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 3/2 voies, action directe

Vanne à action directe et compacte jusqu'à l'ouverture nominale DN 2,5
Système d'bobines vissées résistant aux vibrations
Raccord banjo pour montage direct sur vannes pneumatiques
Versions anti-explosion
Modèles Kick and Drop à économie d'énergie disponibles

Caractéristiques techniques

Entraînement - commande manuelle matériau : PA (polyamide)
Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 120 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 55 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - version à contre-pression : non
Pression et température - pression nominale max. (Liquide) : 10 bar
Pression et température - pression nominale max. (Gaz) : 10 bar
Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
Propriétés de l'appareil - temps de commutation ouvert : 15 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 20 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil - temps de commutation ouvert min. : 10 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture min. : 15 ms.
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
Caractéristiques de l'appareil - vanne de brûleur d'huile : non
Caractéristiques de l'appareil - version vapeur : non
Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 2 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 0,086 m3/h
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 5/64 pouces
Raccord process / câble - raccord de câble 1 type : banjo
Raccord process / câble - raccord de câble 1 désignation de filetage : 1/4
Raccord process / câble - raccord de câble 1 type de filetage : g
Raccord process / câble - raccord de câble 2 type : banjo
Raccord process / câble - raccord de câble 2 type de filetage : g
Raccord process / câble - raccord de câble 2 désignation de filetage : 1/4
Raccord process / câble - raccord de câble 3 type : filetage extérieur
Raccord process / câble - raccord de câble 3 type de filetage : g
Raccord process / câble - raccord de câble 3 désignation du filetage : 1/8
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : non
Tension - tension min. / Tension nominale : 230 V.
Tension - tension max. / Tension nominale : 230 V.
Tension - tension alternative : oui
Tension - tension continue : non
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 32 mm
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - modèle silencieux : non
Bobine (noyau) Kern - bobine type : enfichée
Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
Bobine (noyau) Kern - bobine particularité : pour températures élevées
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
Bobine (noyau) Kern - puissance d'enclenchement AC : 24 V.
A
Bobine (noyau) Kern - puissance de mesure AC : 17 V.
A
Matériaux - vanne principale matériau en contact avec le milieu : PPS (polysulfure de phénylène)
Mode d'action - raccord de conduite fluidisique nombre : 3
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : C - fermé en position de repos - prise de pression 1 (P/NC), port de travail 2 (A/OUT) après le port 3 (R/NO) ouvert C - en position de repos fermé - prise de pression 1 (P/NC), orifice de travail 2 (A/OUT) après le port 3 (R/NO) ouvert
Mode d'action - commande manuelle : oui
Mode d'action - commande manuelle type : bouton à bouton verrouillé
Mode d'action - verrouillage de la commande manuelle : oui
Mode d'action - commande manuelle fente de vis : oui
Homologations - puissance nominale : 8 W.
Tension fréquence : 50 Hz

Type de produit: Soupape à aimant

Tension de fonctionnement: 230 V

Pression de service (max.): 0 bar

Matériau du boîtier: Polyamide

Raccord: G 1/4

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à 120 °C

Référence fabricant: 389550

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: FKM

Fonction: 3/2 monostable fermé

Température max. des médias: 120 °C

Température min. des médias: -10 °C

Largeur nominale: 2 mm

Spécificités: bride

: IP65

Température ambiante max.: 55 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: à effet direct

Valeur Kv: 0.086 m³/h

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Produkt-Art

Bürkert Hubankerventil 125335 6014 110 V G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351291

Livraison le ven. 20 novembre

10 pièce(s)Conrad Electronic

G 1/8

10 bar

110 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Bürkert Hubankerventil 125359 6014 110 V G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2350841

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

10 bar

110 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Bürkert Hubankerventil 125366 6014 230 V Flansch, G 1/8 Nennweite (Details) 1.5 mm Direktwirkend 1 St.

Code produit :2351292

Livraison le ven. 20 novembre

20 pièce(s)Conrad Electronic

Flansch

16 bar

230 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Bürkert Hubankerventil 125367 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351275

Livraison le ven. 20 novembre

45 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Bürkert Hubankerventil 125368 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351293

Livraison le ven. 20 novembre

30 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Bürkert Hubankerventil 125370 6014 230 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351294

Livraison le ven. 20 novembre

10 pièce(s)Conrad Electronic

Flansch

10 bar

230 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Bürkert Hubankerventil 125371 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351273

Livraison le ven. 20 novembre

25 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Bürkert Hubankerventil 125372 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351295

Livraison le ven. 20 novembre

15 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Bürkert Hubankerventil 125373 6014 110 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2350749

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

Flansch

10 bar

110 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Bürkert Hubankerventil 125374 6014 230 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351298

Livraison le ven. 20 novembre

20 pièce(s)Conrad Electronic

Flansch

10 bar

230 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3047994 Bürkert Soupape à aimant 389550 6014 230 V G 1/4 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3047994 Bürkert Soupape à aimant 389550 6014 230 V G 1/4 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)

Description

La soupape 6014 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Des bobines Kick and Drop sont disponibles pour réduire la consommation électrique pendant le fonctionnement.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
