Name: Bürkert Soupape à aimant 376008 7011 230 V G 1/8 Largeur nominale (détails) 2.4 mm à effet direct 1 pc(s)
Brand: Bürkert
SKU: 3048070
Availability: BackOrder

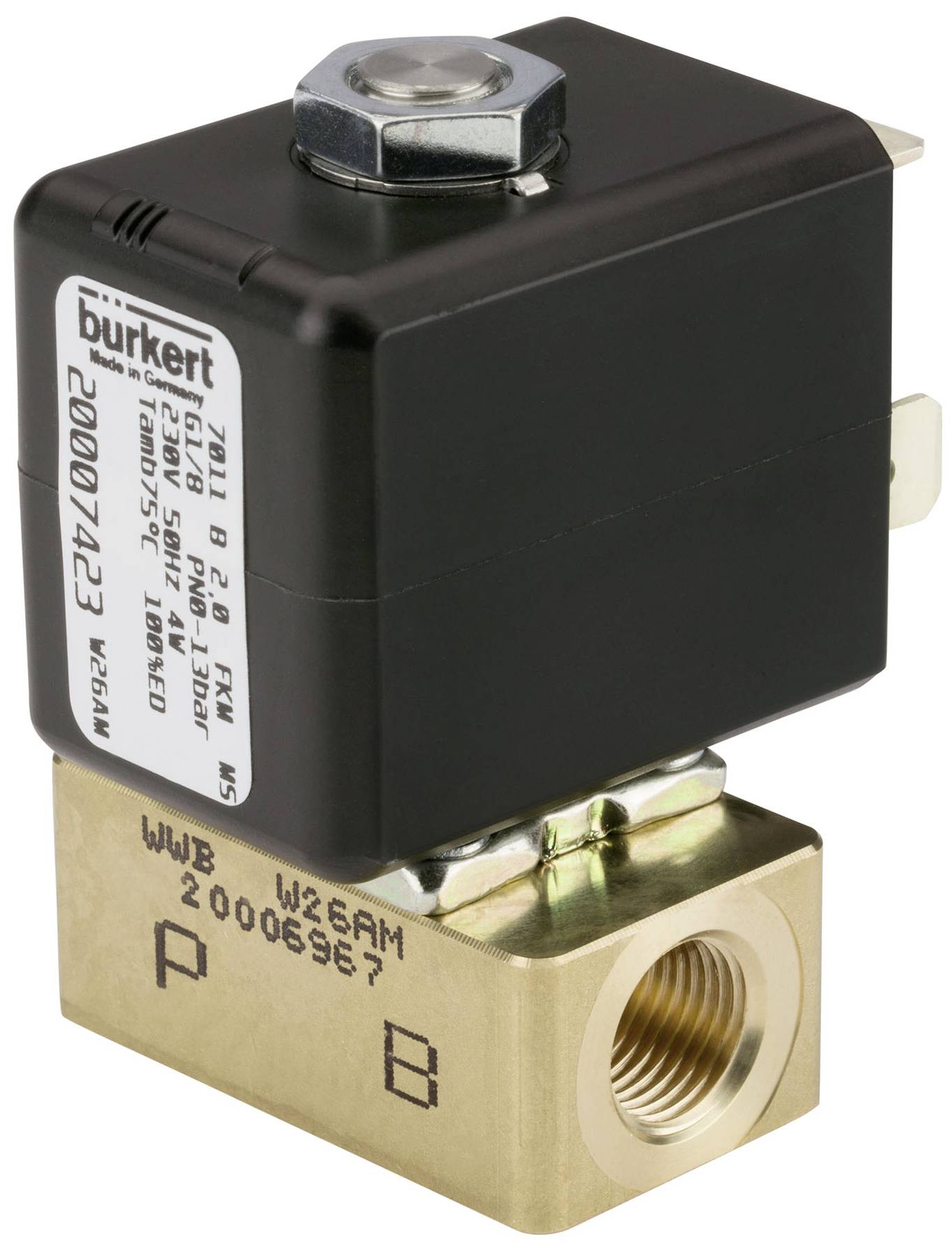

Vanne avec boîtier carré noir et embase couleur laiton, raccordements sur les côtés. Produit de la marque Bürkert.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 51.95 / pièce(s))

CHF 51.95

Prix TVA incl.

uniquement CHF 8.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 2/2 voies 376008

Petite vanne à action directe et compacte jusqu'à l'ouverture nominale DN 2,4
Système d'bobines surmonté
Montage simple et rapide sur platine ou sur panneau de raccordement
Raccord rapide (raccord Push-in) pour connecteur de tuyau
Versions anti-explosion

Caractéristiques techniques

Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
Pression & température - température moyenne min Medium : -10 °C.
Pression & température - température moyenne max Medium : 100 °C.
Pression & température - température ambiante min. : -10 °C.
Pression & température - température ambiante max. : 75 °C.
Pression et température - pression nominale min. : 0 bar
Pression et température - version à contre-pression : non
Pression et température - pression nominale max. (Liquide) : 10 bar
Connexion électrique - prise d'appareil fournie : non fournie
Raccordement électrique - raccordement électrique type : fiche mâle forme B conforme à la norme industrielle
Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
Caractéristiques de l'appareil - vanne principale principe de fonctionnement : piston
Propriétés de l'appareil - temps de commutation ouvert : 15 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture max. : 17 ms.
Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
Caractéristiques de l'appareil - montage de la vanne : vanne complète
Caractéristiques de l'appareil - courant : sur le siège
Caractéristiques de l'appareil - version à vide : non
Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
Propriétés de l'appareil - fonctionnement : direct
Propriétés de l'appareil - séparation des supports : non
Caractéristiques de l'appareil - fonction de commutation : on/off
Caractéristiques de l'appareil - temps de commutation ouvert min. : 8 ms.
Caractéristiques de l'appareil - temps de commutation de fermeture min. : 10 ms.
Propriétés de l'appareil - exécution de l'analyse : non
Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
Caractéristiques de l'appareil - vanne de brûleur d'huile : non
Caractéristiques de l'appareil - version vapeur : non
Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (P) (mm) : 2,4 mm
Diamètre nominal (valeur kV) - valeur kV (eau) : 0,13 m3/h
Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/32 pouces
Raccord process / câble - raccord de câble 1 type : filetage intérieur
Raccord process / câble - raccord de câble 1 désignation de filetage : 1/8
Raccord process / câble - raccord de câble 1 type de filetage : g
Raccord process / câble - raccord de câble 2 type : filetage intérieur
Raccord process / câble - raccord de câble 2 type de filetage : g
Raccord process / câble - raccord de câble 2 désignation du filetage : 1/8
Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
Tension - tension de la batterie : non
Tension - tension min. / Tension nominale : 230 V.
Tension - tension max. / Tension nominale : 230 V.
Tension - tension alternative : oui
Tension - tension continue : non
Tension - tolérance de tension positive : 10 %
Tension - tolérance de tension négative : 10 %
Bobine (noyau) Kern - taille de bobine : 24,5 mm
Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
Bobine (noyau) Kern - bobine de réglage redresseur : non
Bobine (noyau) Kern - bobine commutation diode roue libre : non
Bobine (noyau) Kern - modèle silencieux : non
Bobine (noyau) Kern - bobine type : enfichée
Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
Bobine (noyau) Kern - puissance d'enclenchement AC : 12 V.
A
Bobine (noyau) Kern - puissance de mesure AC : 6,5 V.
A
Matériaux - vanne principale matériau en contact avec le milieu : laiton
Mode d'action - raccord de conduite fluidisique nombre : 2
Mode d'action - fonction vanne nombre de positions de commutation : 2
Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
Mode d'action - commande manuelle : non
Homologations - puissance nominale : 4 W.
Tension fréquence : 50 Hz

Type de produit: Soupape à aimant

Tension de fonctionnement: 230 V

Pression de service (max.): 0 bar

Matériau du boîtier: laiton

Raccord: G 1/8

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à 100 °C

Référence fabricant: 376008

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: FKM

Fonction: 2/2 monostable fermé

Température max. des médias: 100 °C

Température min. des médias: -10 °C

Largeur nominale: 2.4 mm

Spécificités: bride

: IP65

Température ambiante max.: 75 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: à effet direct

Valeur Kv: 0.13 m³/h

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Magnetventil 20060323 7011 24 V G 1/8 Nennweite (Details) 2.4 mm Direktwirkend 1 St.

Code produit :3048117

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

0 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20063564 7011 24 V G 1/8 Nennweite (Details) 2.4 mm Direktwirkend 1 St.

Code produit :3048121

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

0 bar

24 V

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Bürkert Magnetventil 20074704 7011 230 V G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :3048136

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

0 bar

230 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074708 7011 24 V M5 Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Code produit :3048139

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074754 7011 24 V M5 Nennweite (Details) 1.2 mm Direktwirkend 1 St.

Code produit :3048153

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074758 7011 24 V G 1/8 Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Code produit :3048154

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

0 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074760 7011 110 V G 1/8 Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Code produit :3048155

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

0 bar

110 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074762 7011 230 V G 1/8 Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Code produit :3048156

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

G 1/8

0 bar

230 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074765 7011 24 V M5 Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Code produit :3048157

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Bürkert Magnetventil 20074767 7011 24 V Nennweite (Details) 1.6 mm Direktwirkend 1 St.

Code produit :3048158

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

0 bar

24 V

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3048070 Bürkert Soupape à aimant 376008 7011 230 V G 1/8 Largeur nominale (détails) 2.4 mm à effet direct 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3048070 Bürkert Soupape à aimant 376008 7011 230 V G 1/8 Largeur nominale (détails) 2.4 mm à effet direct 1 pc(s)

Description

La soupape 7011 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité et de boîtier sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Le programme est complété par des versions conformes à la norme DVGW en 161 et des versions protégées contre les explosions. Pour une technique de raccordement flexible, il est possible de sélectionner des raccords Push-in. En combinaison avec un connecteur conforme à la norme industrielle, forme B ou DIN en 175301-803 C, les vannes répondent à la norme IP65.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
