Name: Bürkert Soupape à aimant 231473 6519 24 V G 1/4 Largeur nominale (détails) 6 mm 1 pc(s)
Brand: Bürkert
SKU: 2350678
Availability: BackOrder

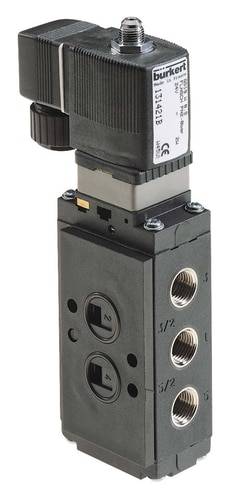

Une vanne noire avec des raccords métalliques, portant l'inscription 'burkert' sur le dessus. Type : dispositif de commande pneumatique. Symboles de vanne et détails techniques visibles.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 471.95 / pièce(s))

CHF 471.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne pneumatique 5/2 voies 32 mm

Grand débit ; faible consommation électrique ; montage simple ou en bloc ; versions standard, ex mb, ex ia ; manchon G 1/4" ou bride NAMUR

Caractéristiques techniques

Principe de fonctionnement de la soupape principale : soupape de siège
Raccord de conduite fluidisique nombre : 5
Fonction vanne positions de commutation : 2
Tension continue : oui
Tension de la batterie : oui
Taille de bobine : 32 mm
Temps de commutation ouvert : max. 20 ms.
Temps de commutation de fermeture : max. 40 ms.
Fonction vanne commande manuelle matériau : acier inoxydable
Fonction de soupape commande manuelle verrouillage : oui
Fonction vanne commande manuelle fente de vis : oui
Pilotage de la valve type : électrique
Consommation électrique max. 2 W

Type de produit: Soupape à aimant

Tension de fonctionnement: 24 V

Pression de service (max.): 8 bar

Matériau du boîtier: aluminium

Raccord: G 1/4

Plage de température des médias: -30 à +80 °C

Référence fabricant: 231473

Pression de service (min.): 2 bar

Activation/déclenchement: Commande manuelle ; commande rotative

Matériau isolant: FKM
PUR

Fonction: 5/2-voies ou 3/2-voies

Poids: 0.53 kg

Température max. des médias: +80 °C

Température min. des médias: -30 °C

Milieu d'utilisation: air comprimé

Largeur nominale: 6 mm

Spécificités: connexion P G 1/4

Valeur QNn: 800 l/min

: IP65

Température ambiante max.: +80 °C

Température ambiante min.: -40 °C

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Bürkert Magnetventil 132465 6519 24 V G 1/4 Nennweite (Details) 8 mm Servogesteuert 1 St.

Code produit :2351319

Livraison le jeu. 29 octobre

5 pièce(s)Conrad Electronic

8 bar

24 V

Polyamid

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Bürkert Magnetventil 132466 6519 24 V G 1/4 Nennweite (Details) 8 mm Servogesteuert 1 St.

Code produit :2351320

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

8 bar

24 V

Polyamid

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Bürkert Magnetventil 132467 6519 110 V G 1/4 Nennweite (Details) 8 mm 1 St.

Code produit :2351321

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

8 bar

110 V

Polyamid

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Bürkert Magnetventil 132469 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351323

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

24 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132470 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351322

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

24 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132471 6519 110 V G 1/4 Nennweite (Details) 9 mm 1 St.

Code produit :2351324

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

110 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132472 6519 230 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351325

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

230 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132473 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351326

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

24 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132474 6519 24 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351327

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

24 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Bürkert Magnetventil 132475 6519 110 V G 1/4 Nennweite (Details) 9 mm Servogesteuert 1 St.

Code produit :2351328

Livraison le ven. 20 novembre

1 pièce(s)Conrad Electronic

10 bar

110 V

Aluminium

pièce(s)

Min.: 1

Multiples: 1

CHF 305.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2350678 Bürkert Soupape à aimant 231473 6519 24 V G 1/4 Largeur nominale (détails) 6 mm 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2350678 Bürkert Soupape à aimant 231473 6519 24 V G 1/4 Largeur nominale (détails) 6 mm 1 pc(s)

Description

Le type 6518 est une vanne 3/2-voies pilotée et le type 6519 est une vanne 5/2 ou 5/3-voies. Ils forment ensemble une série. Les vannes peuvent être utilisées individuellement ou sur des blocs. Ils fonctionnent sans consommation d'air constante et servent à commander des entraînements à double ou simple effet. Une électrovanne de type 6014 sert de pilote. L'utilisation de matériaux de haute qualité permet l'utilisation des vannes même sous atmosphère d'air libre et chimique. La série comprend des appareils avec homologation ex et une image à bride NAMUR. Avec les méthodes d'action C, D et H monostables, le niveau de sécurité SIL2 peut être atteint conformément à la norme IEC 61508, en fonction de l'architecture du dispositif de sécurité.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
