Name: Bürkert Électrovanne à plongeur 209283 6014 24 V bride, G 1/8 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)
Brand: Bürkert
SKU: 2350860
Availability: BackOrder

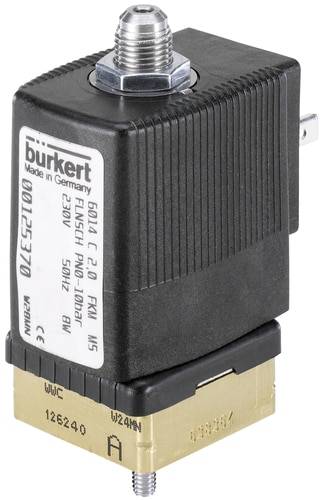

Vanne électromagnétique Bürkert, de couleur noire et dorée. Étiquette portant l'inscription « Made in Germany ». Connexions électriques situées en haut.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

1 pièce(s)

Afficher des alternatives

Nombre

pièce(s)

Total (CHF 107.95 / pièce(s))

CHF 107.95

Prix TVA incl.

uniquement CHF 15.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Electrovanne 3/2 voies, action directe

Vanne à action directe et compacte jusqu'à l'ouverture nominale DN 2,5; système d'bobines vissées résistant aux vibrations; raccord banjo pour montage direct sur vannes pneumatiques; commande manuelle facile à entretenir; modèles à impulsions économes en énergie

Caractéristiques techniques

Type d'entraînement : ancrage de levage
Principe de fonctionnement de la soupape principale : soupape de siège
Fonction de commutation : on/off
Raccord de conduite fluidisique nombre : 3
Fonction vanne positions de commutation : 2
Pression nominale max. (Gaz) : 10 bar
Pression nominale max. (Liquide) : 10 bar
Tension continue : oui
Puissance nominale : 7 W
Bobine type : enfichée
Matériau de la bobine (emballage) : PA (polyamide)
Taille de bobine : 32 mm
Temps de commutation ouvert : 10 ms - 15 ms.
Temps de commutation de fermeture : 15 ms - 20 ms.
Montage de la vanne : vanne complète

Type de produit: Électrovanne à plongeur

Tension de fonctionnement: 24 V

Pression de service (max.): 10 bar

Matériau du boîtier: laiton

Raccord: bride
G 1/8

Milieu d'utilisation: Liquide ; gaz

Plage de température des médias: -10 à +120 °C

Référence fabricant: 209283

Pression de service (min.): 0 bar

Matériau isolant: FKM

Fonction: 3 voies

Poids: 0.31 kg

Température max. des médias: +120 °C

Température min. des médias: -10 °C

Milieu d'utilisation: air comprimé

Largeur nominale: 2 mm

Spécificités: bride

Valeur QNn: 120 l/min

: IP65

Température ambiante max.: +55 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: à effet direct

Valeur Kv: 0.11

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Betriebsspannung

Gehäusematerial

Produkt-Art

Bürkert Hubankerventil 125335 6014 110 V G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351291

Livraison le lun. 23 novembre

10 pièce(s)Conrad Electronic

G 1/8

10 bar

110 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Bürkert Hubankerventil 125359 6014 110 V G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2350841

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

G 1/8

10 bar

110 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Bürkert Hubankerventil 125366 6014 230 V Flansch, G 1/8 Nennweite (Details) 1.5 mm Direktwirkend 1 St.

Code produit :2351292

Livraison le lun. 23 novembre

20 pièce(s)Conrad Electronic

Flansch

16 bar

230 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Bürkert Hubankerventil 125367 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351275

Livraison le lun. 23 novembre

45 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Bürkert Hubankerventil 125368 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351293

Livraison le lun. 23 novembre

30 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Bürkert Hubankerventil 125370 6014 230 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351294

Livraison le lun. 23 novembre

10 pièce(s)Conrad Electronic

Flansch

10 bar

230 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Bürkert Hubankerventil 125371 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351273

Livraison le lun. 23 novembre

25 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Bürkert Hubankerventil 125372 6014 24 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351295

Livraison le lun. 23 novembre

15 pièce(s)Conrad Electronic

Flansch

10 bar

24 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Bürkert Hubankerventil 125373 6014 110 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2350749

Livraison le lun. 23 novembre

1 pièce(s)Conrad Electronic

Flansch

10 bar

110 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 89.95^*

Bürkert Hubankerventil 125374 6014 230 V Flansch, G 1/8 Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :2351298

Livraison le lun. 23 novembre

20 pièce(s)Conrad Electronic

Flansch

10 bar

230 V

Messing

Hubankerventil

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2350860 Bürkert Électrovanne à plongeur 209283 6014 24 V bride, G 1/8 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2350860 Bürkert Électrovanne à plongeur 209283 6014 24 V bride, G 1/8 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)

Description

La soupape 6014 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Les bobines sont pressées avec le matériau polyamide ou avec de l'époxy résistant aux produits chimiques. Des bobines d'impulsion sont disponibles pour réduire la consommation électrique pendant le fonctionnement. Une commande manuelle en option permet une mise en service rapide et un entretien simple. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65. Les vannes en acier inoxydable sont conformes à la norme NEMA 4X.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
