Name: binder 99 5672 700 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 423 1 pc(s)
Brand: binder
SKU: 3216468
Availability: BackOrder

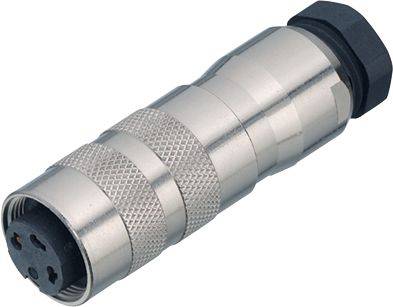

Un connecteur métallique cylindrique avec une section rainurée au milieu et une extrémité en plastique noir. Adapté pour les connexions électroniques.

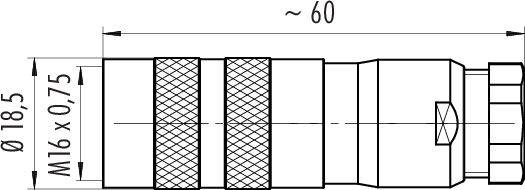

'Dessin technique d'un raccord avec dimensions : longueur ~60 mm, diamètre 18,5 mm, filetage M16 x 0,75.'

Diagramme d'un connecteur circulaire avec huit broches numérotées disposées en cercle. Les broches sont marquées de 1 à 8.

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

Connexion

à sertir

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

2 pièce(s)

Nombre

pièce(s)

Total (CHF 23.95 / pièce(s))

CHF 29.95

-20 %

CHF 23.95

Prix TVA incl.

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 5672 700 08 série 423

Prise de câble M16 IP67
Nombre de pôles : 8 DIN
6,0 - 8,0 mm
peut être blindé
sertissage (les contacts à sertir doivent être commandés séparément)
IP68
UL
Conforme AISG

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 99 5672 700 08

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 8

Connexion: à sertir

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: vis

Tension nominale: 60 V

Matériau boîtier: laiton nickelé

Référence fabricant: 99 5672 700 08-20

Nombre de pôles: 8

Conforme à la norme RoHS: oui

: IP68
IP67

Série: 423

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 5101 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216182

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 99 5101 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216183

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

binder 99 5101 15 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216184

Livraison le ven. 20 novembre

44 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 99 5101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216185

Livraison le ven. 20 novembre

20 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

binder 99 5101 40 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216186

Livraison le ven. 20 novembre

59 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

binder 99 5101 75 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216187

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 99 5102 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216188

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 99 5102 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216189

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

binder 99 5102 15 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216190

Livraison le ven. 20 novembre

18 pièce(s)Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 99 5102 19 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216191

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216468 binder 99 5672 700 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 423 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216468 binder 99 5672 700 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 423 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
