Name: binder 99 5461 15 19-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 19 Série (connecteur rond): 423 1 pc(s)
Brand: binder
SKU: 3216330
Availability: BackOrder

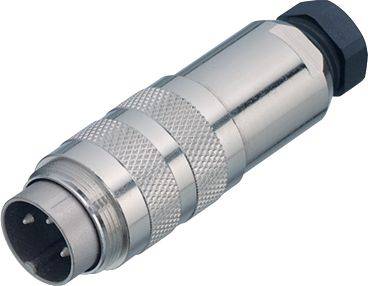

Un connecteur métallique argenté avec une prise circulaire et une poignée cannelée. Doté de trois broches et d'un filetage noir pour la fixation du câble.

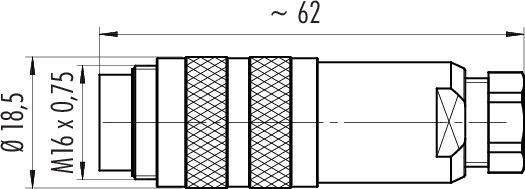

Dessin technique d'une fiche cylindrique en vue latérale : longueur d'environ 62 mm, diamètre 18,5 mm, filetage M16 x 0,75.

Schéma de connexion avec 19 broches, étiquetées de A à S. Symbole circulaire avec axe horizontal et vertical.

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre

pièce(s)

Total (CHF 35.95 / pièce(s))

CHF 35.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 5461 15 19 série 423

Fiche mâle pour câble M16 IP67
Nombre de pôles : 19
4,0 - 6,0
peut être blindé
À souder
IP67
UL

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 5461 15 19

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 19

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: laiton nickelé

: AWG 24

Référence fabricant: 99 5461 15 19-20

Nombre de pôles: 19

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 423

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 5101 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216182

Livraison le lun., 28 décembre 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 99 5101 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216183

Livraison le lun., 28 décembre 2026

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

binder 99 5101 15 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216184

Livraison le mar. 24 novembre

44 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 99 5101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216185

Livraison le mar. 24 novembre

20 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

binder 99 5101 40 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216186

Livraison le mar. 24 novembre

59 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

binder 99 5101 75 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216187

Livraison le lun., 28 décembre 2026

Conrad Electronic

Löten

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 99 5102 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216188

Livraison le lun., 28 décembre 2026

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 99 5102 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216189

Livraison le lun., 28 décembre 2026

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

binder 99 5102 15 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216190

Livraison le mar. 24 novembre

18 pièce(s)Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 99 5102 19 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Code produit :3216191

Livraison le lun., 28 décembre 2026

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216330 binder 99 5461 15 19-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 19 Série (connecteur rond): 423 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216330 binder 99 5461 15 19-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 19 Série (connecteur rond): 423 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
