Name: binder 99 4226 14 07-20 Prise de câble femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)
Brand: binder
SKU: 3216159
Availability: BackOrder

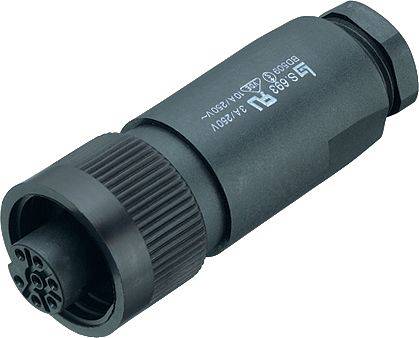

Connecteur électrique cylindrique noir avec poignée striée et plusieurs broches, conçu pour une utilisation industrielle.

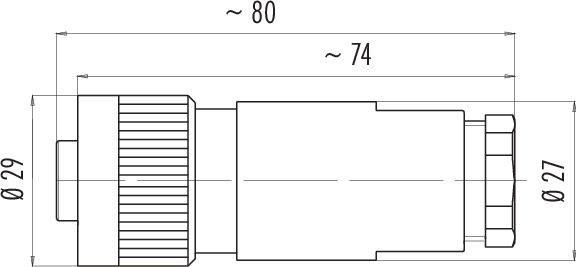

Dessin technique d'un connecteur cylindrique avec dimensions externes : longueur totale d'environ 80 mm, diamètre principal 29 mm, diamètre terminal 27 mm.

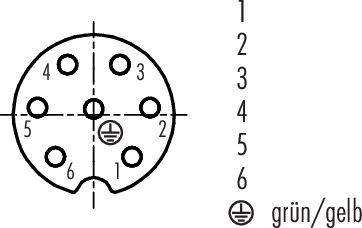

Schéma de connexion avec numérotation de 1 à 6 et symbole de mise à la terre ; le câble vert/jaune est connecté au symbole de mise à la terre.

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

7 + PE

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

32 pièce(s)

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 4226 14 07 série 693

Prise de câble RD24
Nombre de pôles : 6+PE
10.0 - 12.0 mm
non blindé
À souder
IP67
UL
ESTI+
VDE
BOUCHON FILETE PG13,5

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PBT (UL94 V-0)
Passage de câble : 10.0 - 12.0 mm
Type de montage : montage sur câble

Type: 99 4226 14 07

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 7 + PE

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 250 V

Matériau du contact: CuSn

: AWG 18

Référence fabricant: 99 4226 14 07-20

Nombre de pôles: 7

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 693

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215184

Livraison le mar. 24 novembre

39 pièce(s)Conrad Electronic

Crimpen

Flanschstecker

7 + PE

1 St.

250 V

10 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 5.75^*

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215185

Livraison le mar. 24 novembre

429 pièce(s)Conrad Electronic

Crimpen

Buchse, gerade

7 + PE

1 St.

250 V

10 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 7.05^*

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215186

Livraison le mar. 24 novembre

74 pièce(s)Conrad Electronic

Schraubklemme

Flanschstecker

7 + PE

1 St.

250 V

10 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215187

Livraison le mar. 24 novembre

4 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gerade

7 + PE

1 St.

250 V

10 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215188

Livraison le mar. 24 novembre

261 pièce(s)Conrad Electronic

Schraubklemme

Flanschstecker

4 + PE

1 St.

400 V

16 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3215189

Livraison le mar. 24 novembre

36 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gerade

4 + PE

1 St.

400 V

16 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216117

Livraison le mar. 24 novembre

273 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216118

Livraison le lun. 14 décembre

Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216119

Livraison le lun. 14 décembre

Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 8.20^*

binder 99 4201 160 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Code produit :3216120

Livraison le lun. 14 décembre

Conrad Electronic

Crimpen

Stecker, gerade

7 + PE

1 St.

250 V

10 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216159 binder 99 4226 14 07-20 Prise de câble femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216159 binder 99 4226 14 07-20 Prise de câble femelle, droit Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.
