Name: binder 99 3379 500 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s)
Brand: binder
SKU: 3218770
Availability: BackOrder

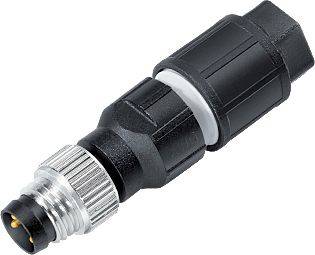

Connecteur cylindrique noir avec filetage métallique, adapté aux applications industrielles.

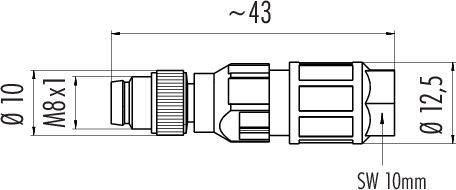

Dessin technique d'une fiche. Longueur : env. 43 mm, diamètre : 10 mm, taille de filetage : M8x1, largeur de clé hexagonale : 10 mm.

Cible avec trois champs circulaires, numérotés 1, 3, 4. Légende : 1 brun, 3 bleu, 4 noir. Les numéros indiquent les couleurs.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 12.95 / pièce(s))

CHF 12.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 3379 500 03 série 768

Connecteur M8 pour câble
Nombre de pôles : 3
2,5 - 5.0 mm
non blindé
bloc de coupe
IP67
UL

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : TPU
Matériau de verrouillage : zinc moulé nickelé
Passage de câble : 2.5 - 5.0 mm
Type de montage : montage sur câble

Type: 99 3379 500 03

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: mâle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M8

Nombre de pôles: 3

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.25 mm²

Connexion: autodénudant

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Matériau du contact: CuZn

Revêtement du contact: Au (or)

Section (min.): 0.08 mm²

: IP67

Type de fermeture: à vis

Référence fabricant: 99 3379 500 03-20

Contenu: 1 pc(s)

Ø câble max.: 5.0 mm

Diam. câble (min.): 2.5 mm

Gamme de Ø de câble: 2.5 - 5.0 mm

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Polzahl

binder 99 3360 100 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Code produit :3218746

Livraison le ven. 27 novembre

13 pièce(s)Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 99 3360 25 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3218747

Livraison le jeu., 21 janvier 2027

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 99 3360 300 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Code produit :3218748

Livraison le mer., 10 février 2027

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 99 3361 100 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St.

Code produit :3218749

Livraison le ven. 27 novembre

183 pièce(s)Conrad Electronic

Stecker, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 99 3361 25 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St.

Code produit :3218750

Livraison le ven. 27 novembre

39 pièce(s)Conrad Electronic

Stecker, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 99 3361 300 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St.

Code produit :3218751

Livraison le jeu., 21 janvier 2027

Conrad Electronic

Stecker, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 99 3362 100 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3218752

Livraison le ven. 27 novembre

71 pièce(s)Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

binder 99 3362 25 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3218753

Livraison le mer. 2 décembre

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 99 3362 300 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3218754

Livraison le mar., 16 février 2027

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 99 3363 100 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3218755

Livraison le ven. 27 novembre

34 pièce(s)Conrad Electronic

Stecker, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 27.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3218770 binder 99 3379 500 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218770 binder 99 3379 500 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s)

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
