Name: binder 99 2030 10 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 581 1 pc(s)
Brand: binder
SKU: 3215996
Availability: BackOrder

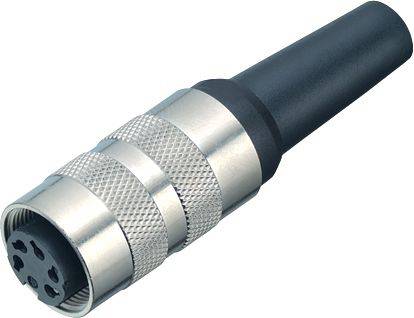

Connecteur métallique avec embout de câble noir, cinq broches rondes visibles. Utilisé dans les applications industrielles et électroniques.

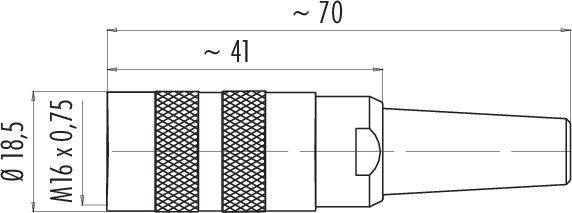

Dessin technique d'un connecteur avec dimensions : longueur totale ~70 mm, longueur de corps ~41 mm, diamètre 18,5 mm, filetage M16 x 0,75.

Diagramme d'un connecteur circulaire avec 13 broches étiquetées, identifiées par les lettres de A à M.

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

4 pièce(s)

Nombre

pièce(s)

Total (CHF 25.95 / pièce(s))

CHF 25.95

Prix TVA incl.

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 2030 10 12 série 581

Prise de câble M16 IP40
Nombre de pôles : 12
4,0 - 6,0
peut être blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 2030 10 12

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 12

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

: AWG 24

Référence fabricant: 99 2030 10 12-20

Nombre de pôles: 12

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 581
