Name: binder 99 2014 700 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 581 1 pc(s)
Brand: binder
SKU: 3215947
Availability: BackOrder

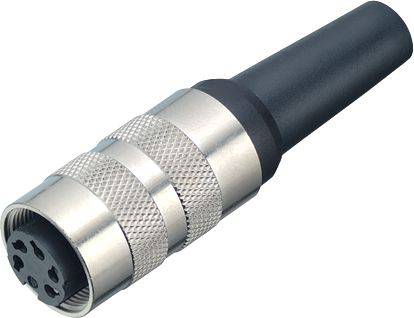

Un connecteur métallique et plastique avec quatre trous à son extrémité, adapté pour les connexions électriques.

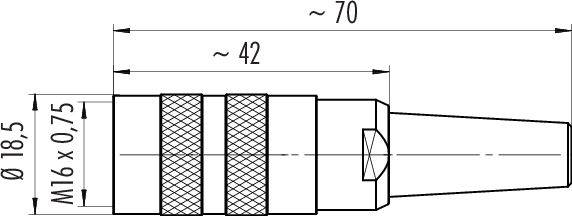

Dessin technique d'un composant cylindrique fileté. Dimensions : diamètre 18,5 mm, longueur d'environ 70 mm, filetage M16 x 0,75.

Dessin d'un connecteur électrique circulaire avec cinq broches numérotées, séparées individuellement par des lignes.

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

Connexion

à sertir

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

34 pièce(s)

Nombre

pièce(s)

Total (CHF 15.95 / pièce(s))

CHF 15.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 2014 700 05 série 581

Prise de câble M16 IP40
Nombre de pôles : 5
4,0 - 6,0
peut être blindé
sertissage (les contacts à sertir doivent être commandés séparément)
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 2014 700 05

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 5

Connexion: à sertir

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: vis

Tension nominale: 250 V

Référence fabricant: 99 2014 700 05-20

Nombre de pôles: 5

Conforme à la norme RoHS: oui

: IP40

Série: 581

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 2001 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215891

Livraison le ven. 20 novembre

26 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 9.35^*

binder 99 2001 02 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215892

Bientôt disponible

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 99 2001 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215893

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 99 2001 10 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215894

Livraison le ven. 20 novembre

13 pièce(s)Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

binder 99 2001 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215895

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 99 2001 20 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215896

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

binder 99 2001 29 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215897

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 99 2001 92 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215898

Livraison le mar. 22 décembre

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 99 2002 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215899

Livraison le ven. 20 novembre

24 pièce(s)Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 9.80^*

binder 99 2002 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Code produit :3215900

Livraison le ven. 20 novembre

41 pièce(s)Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215947 binder 99 2014 700 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 581 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215947 binder 99 2014 700 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 581 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
