Name: binder 99 1487 814 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 8 1 pc(s
Brand: binder
SKU: 3218703
Availability: BackOrder

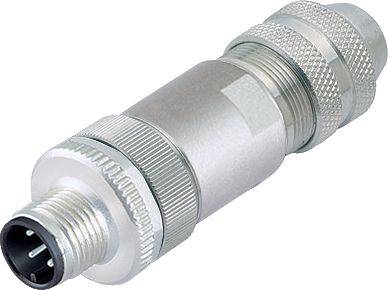

Un connecteur métallique argenté, de forme cylindrique, doté de plusieurs filets et d'une surface striée pour une meilleure prise en main.

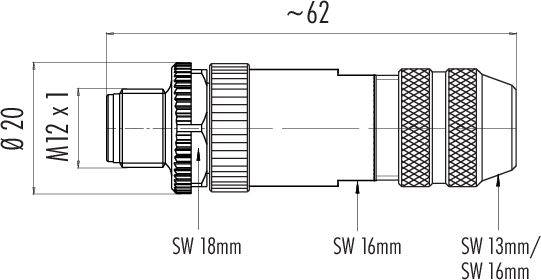

Dessin technique d'un connecteur : Dimensions d'environ 62 mm de longueur et 20 mm de diamètre. Filetage M12 x 1, largeur de clé 18 mm.

Schéma de câblage d'une fiche ronde à huit points de contact numérotés. Le contact 1 est décalé de 45 degrés.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

mâle, droit

Coté A

M12

Nombre de pôles

Tension nominale

30 V

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

93 pièce(s)

Nombre

pièce(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 1487 814 08 série 713

Connecteur mâle M12-A
Nombre de pôles : 8
4,0 - 6,0
peut être blindé
À souder
IP40

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PBT (UL94 V-0)
Matériau de verrouillage : zinc moulé nickelé
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 1487 814 08

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: mâle, droit

Coté A: M12

Nombre de pôles: 8

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Section de raccordement (max.): 0.75 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 99 1487 814 08-20

Contenu: 1 pc(s)

Ø câble max.: 6.0 mm

Diam. câble (min.): 4.0 mm

Gamme de Ø de câble: 4.0 - 6.0 mm

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

binder 09 0381 274 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Code produit :3216599

Livraison le lun. 23 novembre

1183 pièce(s)Conrad Electronic

Stecker, gerade

M12

30 V

2 A

pièce(s)

Min.: 1

Multiples: 1

CHF 6.20^*

binder 09 0431 216 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :3216602

Livraison le jeu. 26 novembre

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 3.80^*

binder 09 0431 474 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :3216603

Livraison le jeu. 17 décembre

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 3.80^*

binder 09 0431 70 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :3216604

Livraison le lun. 23 novembre

6631 pièce(s)Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 3.35^*

binder 09 0431 71 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216605

Bientôt disponible

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 3.35^*

binder 09 0431 73 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216606

Livraison le jeu. 26 novembre

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2.90^*

binder 09 0431 74 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216607

Livraison le lun. 23 novembre

58 pièce(s)Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2.90^*

binder 09 0431 76 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Code produit :3216608

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 3.80^*

binder 09 0433 216 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Code produit :3216610

Livraison le ven. 20 novembre

Conrad Electronic

Stecker, gerade

M12

60 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 3.80^*

binder 09 0433 474 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Code produit :3216611

Livraison le jeu. 17 décembre

Conrad Electronic

Stecker, gerade

M12

60 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 4.25^*

Documents & téléchargements

Fiche technique

Fiche technique 3218703 binder 99 1487 814 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 8 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218703 binder 99 1487 814 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 8 1 pc(s

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
