Name: binder 99 1430 822 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, coudé Nombre de pôles: 4 1 p
Brand: binder
SKU: 3218652
Availability: BackOrder

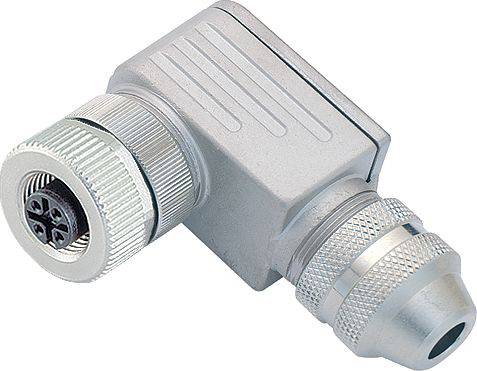

Un connecteur gris rectangulaire avec un verrou à vis strié et une connexion à quatre pôles, utilisé pour les dispositifs électroniques.

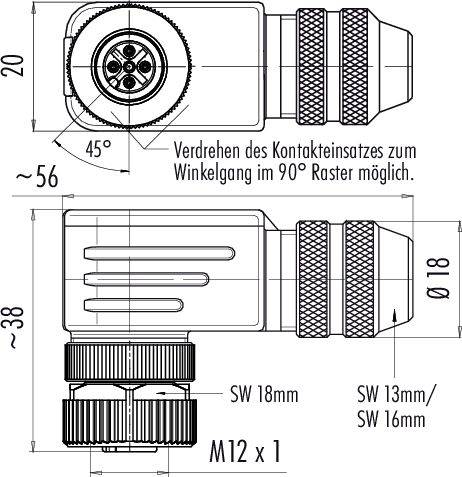

Dessin technique d'un connecteur M12 x 1 avec mécanisme de rotation pour grille de 90°, incluant les dimensions et les couples de serrage.

Un cercle avec quatre trous numérotés, reliés par des lignes, et un angle de 45 degrés en haut à gauche.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, coudé

Coté A

M12

Nombre de pôles

Tension nominale

250 V

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

172 pièce(s)

Afficher des alternatives

Nombre

pièce(s)

Total (CHF 33.95 / pièce(s))

CHF 45.95

-26 %

CHF 33.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 1430 822 04 série 713

Prise coudée M12-A.
Nombre de pôles : 4
6,0 - 8,0 mm
peut être blindé
borne à vis
IP67
UL

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Matériau de verrouillage : zinc moulé nickelé
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 99 1430 822 04

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, coudé

Coté A: M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.75 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 99 1430 822 04-20

Contenu: 1 pc(s)

Ø câble max.: 8.0 mm

Diam. câble (min.): 6.0 mm

Gamme de Ø de câble: 6.0 - 8.0 mm

Conforme à la norme RoHS: oui
