Name: binder 99 0737 03 24-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 24 Série (connecteur rond): 694 1 pc(s)
Brand: binder
SKU: 3215871
Availability: BackOrder

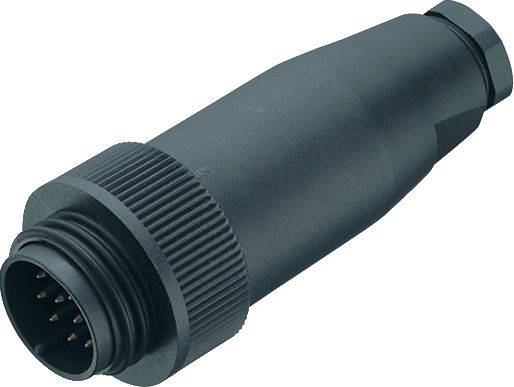

Un connecteur cylindrique noir avec plusieurs broches métalliques, adapté aux connexions électroniques et aux applications techniques.

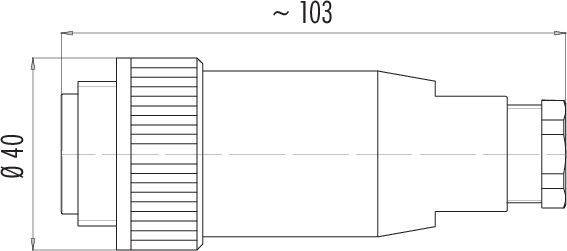

Dessin technique d'un connecteur cylindrique, longueur d'environ 103 mm, diamètre 40 mm, montrant les coupes et les dimensions.

Graphique d'un connecteur D-Sub à 25 broches montrant une disposition circulaire de points numérotés de 1 à 25.

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

9 pièce(s)

Nombre

pièce(s)

Total (CHF 49.95 / pièce(s))

CHF 49.95

Prix TVA incl.

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 0737 03 24 série 694

Connecteur de câble RD30
Nombre de pôles : 24
14,0 - 18,0 mm
non blindé
À souder
IP65

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA (UL94 HB)
Passe-câble : 14.0 - 18.0 mm
Type de montage : montage sur câble

Type: 99 0737 03 24

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 24

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuZn

Matériau boîtier: PA

: AWG 24

Référence fabricant: 99 0737 03 24-20

Nombre de pôles: 24

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP65

Série: 694

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 0737 03 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215871

Livraison le mar. 24 novembre

9 pièce(s)Conrad Electronic

Ce produit

Löten

Stecker, gerade

1 St.

125 V

3 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

binder 99 0709 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215853

Livraison le mar. 24 novembre

3 pièce(s)Conrad Electronic

Schraubklemme

Stecker, gerade

5 + PE

1 St.

400 V

20 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 99 0709 03 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215854

Livraison le mar. 24 novembre

7 pièce(s)Conrad Electronic

Schraubklemme

Stecker, gerade

5 + PE

1 St.

400 V

20 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215857

Livraison le mar. 24 novembre

44 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gerade

5 + PE

1 St.

400 V

20 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

binder 99 0710 03 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215858

Livraison le mar. 24 novembre

93 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gerade

5 + PE

1 St.

400 V

20 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

binder 99 0710 70 05-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215859

Livraison le mar. 24 novembre

381 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gewinkelt

5 + PE

1 St.

400 V

20 A

Winkeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 99 0717 02 13-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215862

Livraison le mar. 24 novembre

170 pièce(s)Conrad Electronic

Löten

Stecker, gerade

13 + PE

1 St.

250 V

6 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 99 0718 02 13-20 Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215866

Livraison le mar. 24 novembre

9 pièce(s)Conrad Electronic

Löten

Buchse, gerade

13 + PE

1 St.

250 V

6 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

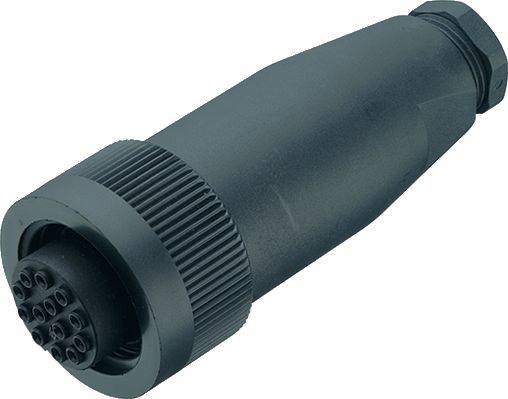

binder 99 0718 03 13-20 Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215867

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Buchse, gerade

13 + PE

1 St.

250 V

6 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 99 0737 02 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215870

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Stecker, gerade

1 St.

125 V

3 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215871 binder 99 0737 03 24-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 24 Série (connecteur rond): 694 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215871 binder 99 0737 03 24-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 24 Série (connecteur rond): 694 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.
