Name: binder 99 0710 70 05-20 Prise coudée femelle, coudé Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)
Brand: binder
SKU: 3215859
Availability: BackOrder

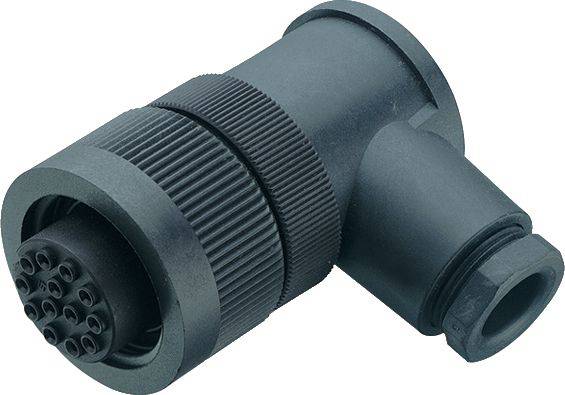

Un connecteur électrique cylindrique noir avec plusieurs trous de connexion, adapté aux applications industrielles.

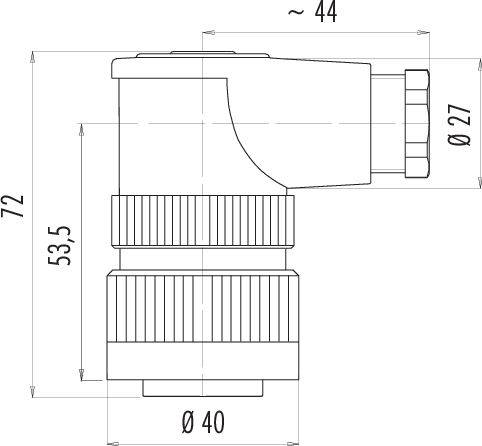

Dessin technique d'un adaptateur de tube coudé avec dimensions : hauteur totale 72 mm, largeur 44 mm, et diamètres 40 mm et 27 mm.

1/2

Photo non contractuelle

Type de produit

Prise coudée

Forme

femelle, coudé

Nombre total de pôles

5 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 25 novembre

381 pièce(s)

Nombre

pièce(s)

Total (CHF 47.95 / pièce(s))

CHF 69.95

-31 %

CHF 47.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 0710 70 05 série 694

Prise coudée RD30
Nombre de pôles : 4+PE
10.0 - 12.0 mm
non blindé
borne à vis
IP65
ESTI+
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA (UL94 HB)
Passage de câble : 10.0 - 12.0 mm
Type de montage : montage sur câble

Type: 99 0710 70 05

Type de produit: Prise coudée

Forme: femelle, coudé

Nombre total de pôles: 5 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 20 A

Courant nominal - arrondi: 20 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 400 V

Matériau du contact: CuSn

Matériau boîtier: PA

: AWG 14

Référence fabricant: 99 0710 70 05-20

Nombre de pôles: 5

Section max.: 2.50 mm²

Gamme de section: 2.50 mm² (max)

Conforme à la norme RoHS: oui

: IP65

Série: 694

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 99 0710 70 05-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215859

Livraison le mer. 25 novembre

381 pièce(s)Conrad Electronic

Ce produit

Schraubklemme

Buchse, gewinkelt

5 + PE

1 St.

400 V

20 A

Winkeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 99 0709 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215853

Livraison le mer. 25 novembre

3 pièce(s)Conrad Electronic

Schraubklemme

Stecker, gerade

5 + PE

1 St.

400 V

20 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 99 0709 03 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215854

Livraison le mer. 25 novembre

7 pièce(s)Conrad Electronic

Schraubklemme

Stecker, gerade

5 + PE

1 St.

400 V

20 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215857

Livraison le mer. 25 novembre

44 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gerade

5 + PE

1 St.

400 V

20 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

binder 99 0710 03 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215858

Livraison le mer. 25 novembre

93 pièce(s)Conrad Electronic

Schraubklemme

Buchse, gerade

5 + PE

1 St.

400 V

20 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

binder 99 0717 02 13-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215862

Livraison le mer. 25 novembre

170 pièce(s)Conrad Electronic

Löten

Stecker, gerade

13 + PE

1 St.

250 V

6 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 99 0718 02 13-20 Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215866

Livraison le mer. 25 novembre

9 pièce(s)Conrad Electronic

Löten

Buchse, gerade

13 + PE

1 St.

250 V

6 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 99 0718 03 13-20 Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215867

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Buchse, gerade

13 + PE

1 St.

250 V

6 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 99 0737 02 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215870

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Stecker, gerade

1 St.

125 V

3 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 99 0737 03 24-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 1 St.

Code produit :3215871

Livraison le mer. 25 novembre

9 pièce(s)Conrad Electronic

Löten

Stecker, gerade

1 St.

125 V

3 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215859 binder 99 0710 70 05-20 Prise coudée femelle, coudé Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215859 binder 99 0710 70 05-20 Prise coudée femelle, coudé Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage
