Name: binder 99 0690 58 04-20 Connecteur rond femelle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 814 1 pc(s
Brand: binder
SKU: 3215848
Availability: BackOrder

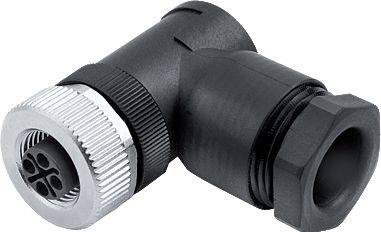

Un connecteur noir rectangulaire avec un verrou à vis argenté et une connexion à quatre pôles, adapté aux applications industrielles.

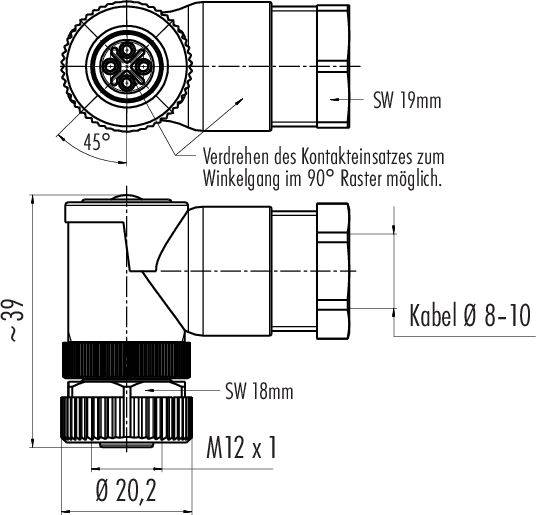

Dessin technique : Connecteur rectangulaire avec dimensions spécifiques. Présente une vue de dessus et une vue latérale avec filetage M12, diamètre de câble de 8-10 mm.

Symbole technique : Cercle avec des lignes croisées et des chiffres de 1 à 3 autour de quatre points. Un petit point contient un symbole de mise à la terre en haut à droite.

1/3

Photo non contractuelle

Type de produit

Connecteur rond

Forme

femelle, coudé

Nombre total de pôles

4 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 21.95 / pièce(s))

CHF 21.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 0690 58 04 série 814

Prise coudée M12-S
Nombre de pôles : 3+PE
8.0 à 10.0 mm
non blindé
borne à vis
IP67
UL
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA
Passage de câble : 8.0 - 10.0 mm
Type de montage : montage sur câble

Type: 99 0690 58 04

Type de produit: Connecteur rond

Forme: femelle, coudé

Nombre total de pôles: 4 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 630 V

Matériau du contact: CuZn

Matériau boîtier: PA

: AWG 16 / AWG 14

Référence fabricant: 99 0690 58 04-20

Nombre de pôles: 4

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 814

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Herstellerfarbe

Inhalt

Produkt-Art

binder 77 0687 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215366

Livraison le ven., 8 janvier 2027

Conrad Electronic

Kabel mit Stecker

Stecker, gewinkelt

4 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 77 0687 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215367

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Stecker, gewinkelt

4 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

binder 77 0689 0000 50703-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215368

Livraison le mar., 29 décembre 2026

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

3 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 77 0689 0000 50703-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215369

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

3 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

binder 77 0689 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215370

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

4 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 77 0689 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215371

Livraison le mar., 29 décembre 2026

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

4 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

binder 77 0690 0000 50703-0200-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215372

Livraison le mar., 29 décembre 2026

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

3 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 77 0690 0000 50703-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215373

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

3 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

binder 77 0690 0000 50704-0200-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215374

Livraison le mar., 29 décembre 2026

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

4 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 77 0690 0000 50704-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Code produit :3215375

Livraison le mar. 24 novembre

15 pièce(s)Conrad Electronic

Kabel mit Stecker

Buchse, gerade

4 + PE

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215848 binder 99 0690 58 04-20 Connecteur rond femelle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 814 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215848 binder 99 0690 58 04-20 Connecteur rond femelle, coudé Nombre total de pôles: 4 + PE Série (connecteur rond): 814 1 pc(s

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
