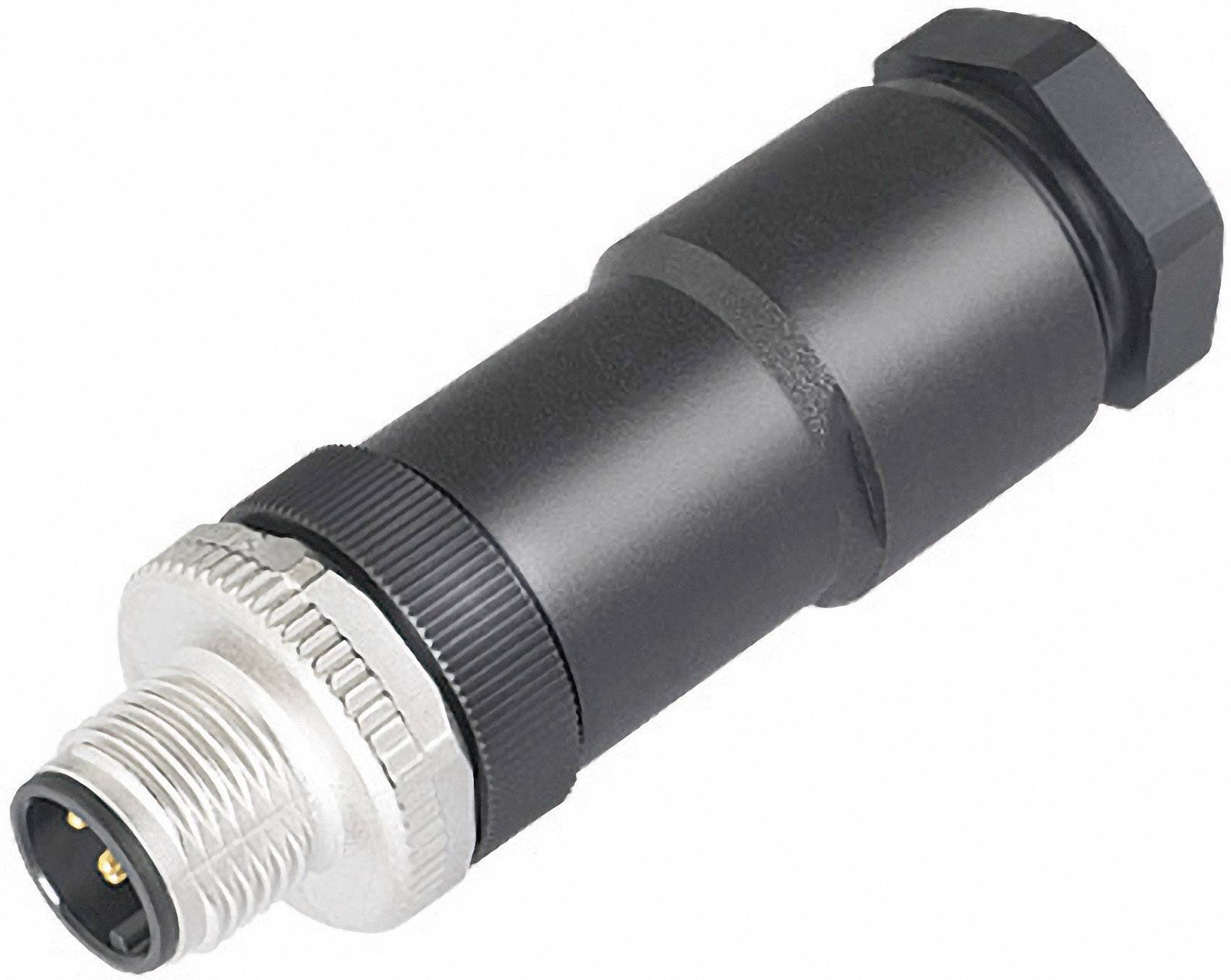

binder 99-0429-19-04 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 4 Série (connecteur rond): 763 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Cosse cylindrique mâle
Forme
mâle, droit
Nombre total de pôles
4
Connexion
borne à vis
Contenu
1 pc(s)
Fiche technique (PDF)
92 pièce(s)
Nombre
Total (CHF 12.90 / pièce(s))
CHF 13.88
-7 %
CHF 12.90
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
99 0429 19 04
- Type de produit
Cosse cylindrique mâle
- Forme
mâle, droit
- Nombre total de pôles
4
- Connexion
borne à vis
- Contenu
1 pc(s)
- Température max.
+125 °C
- Courant nominal
6 A
- Température min.
-40 °C
- Courant nominal - arrondi
6 A
- Tension nominale
250 V
- Matériau du contact
Au
- Ø câble max.
10 mm
- Diam. câble (min.)
5.4 mm
18
- Angle de raccordement
180°
- Référence fabricant
99-0429-19-04
- Gamme de Ø de câble
5.4 - 10 mm
- Nombre de pôles
4
- Section max.
1.5 mm²
- Gamme de section
1.5 mm² (max)
IP67
- Série
763
- Taille
M12
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 567259 binder 99-0429-19-04 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 4 Série (connecteur rond): 763 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 567259 binder 99-0429-19-04 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 4 Série (connecteur rond): 763 1 pc(s)
Description
Il n'était pas possible auparavant de brancher un câble Power à un connecteur M12 confectionnable parce que les bornes n'étaient dimensionnées que jusqu'à 0,75 mm² et le passage de câble terminait à 8 mm. Ces nouvelles versions peuvent être serties de cosses de 1,5 mm² max. et le diamètre du câble peut être étanchéisé jusqu'à 10 mm. C'est pour cela qu'il est possible de transmettre 8 A par contact à une température ambiante de 40°C. Pour réduire la résistance de passage et la perte de chaleur, les contacts sont recouverts d'or. Les connecteurs sont compatibles avec toutes les versions à 4 et 5 broches en codage A selon DIN EN61076–2–101.
