Name: binder 99 0414 75 05-20 Prise coudée femelle, coudé Nombre total de pôles: 5 Série (connecteur rond): 712 1 pc(s)
Brand: binder
SKU: 3215710
Availability: BackOrder

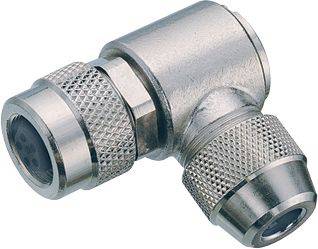

Connecteurs T métalliques avec écrous moletés, adaptés aux applications industrielles.

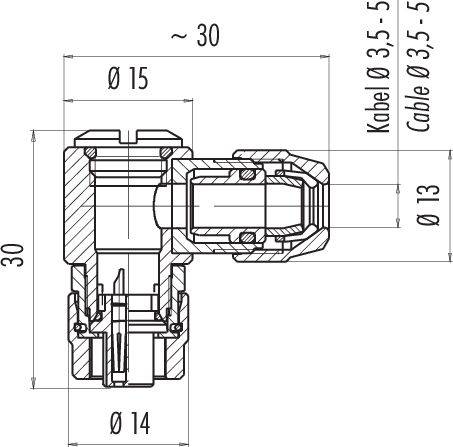

Dessin technique d'une fiche avec dimensions : longueur 30 mm, diamètre 15 mm et 14 mm. Diamètre de câble de 3,5 à 5 mm.

Configuration des broches d'une prise circulaire à cinq points de connexion, numérotés de 1 à 5. Montre la position et la disposition des broches.

1/3

Photo non contractuelle

Type de produit

Prise coudée

Forme

femelle, coudé

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

21 pièce(s)

Nombre

pièce(s)

Total (CHF 37.95 / pièce(s))

CHF 37.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 0414 75 05 série 712

Boîte coudée M9 IP67
Nombre de pôles : 5
3.5 - 5.0 mm
peut être blindé
À souder
IP67

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PA (UL94 V-0)
Matériau de verrouillage : CuZn (laiton nickelé)
Passage de câble : 3.5 - 5.0 mm
Type de montage : montage sur câble

Type: 99 0414 75 05

Type de produit: Prise coudée

Forme: femelle, coudé

Nombre total de pôles: 5

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuSn

: AWG 24

Référence fabricant: 99 0414 75 05-20

Nombre de pôles: 5

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 712

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

Produkt-Art

binder 09 0403 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214954

Livraison le mar. 24 novembre

6 pièce(s)Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 9.25^*

binder 09 0403 30 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214955

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 09 0403 35 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214956

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0403 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214957

Livraison le mar. 24 novembre

22 pièce(s)Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 0403 90 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214958

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

binder 09 0404 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214959

Livraison le mar. 24 novembre

184 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 8.90^*

binder 09 0404 30 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214960

Livraison le ven. 4 décembre

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 0404 35 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214961

Livraison le mar., 29 décembre 2026

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 09 0404 55 02-20 Flanschdose Buchse, gewinkelt, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214962

Livraison le mar., 29 décembre 2026

Conrad Electronic

Buchse, gewinkelt

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 09 0404 80 02-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 712 1 St.

Code produit :3214963

Livraison le mar. 24 novembre

290 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215710 binder 99 0414 75 05-20 Prise coudée femelle, coudé Nombre total de pôles: 5 Série (connecteur rond): 712 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215710 binder 99 0414 75 05-20 Prise coudée femelle, coudé Nombre total de pôles: 5 Série (connecteur rond): 712 1 pc(s)

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
