Name: binder 99 0161 10 14-20 Fiche coudée mâle, coudé Nombre total de pôles: 14 Série (connecteur rond): 682 1 pc(s)
Brand: binder
SKU: 3215619
Availability: BackOrder

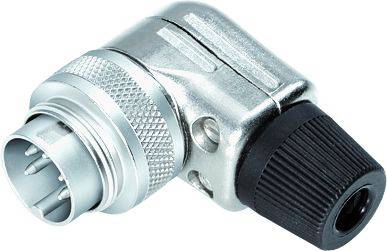

Un connecteur coudé argenté avec une poignée texturée et quatre broches de connexion, adapté aux connexions audio ou électroniques.

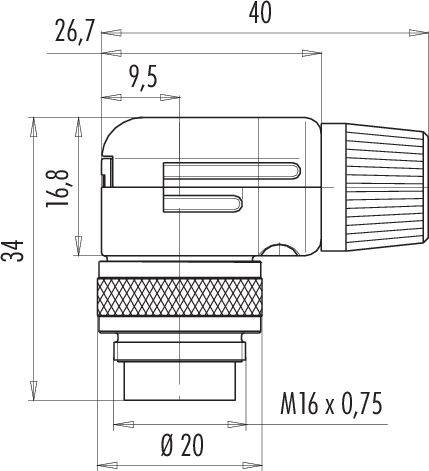

Dessin technique d'un connecteur avec cotes : longueur totale 40 mm, hauteur 34 mm, filetage M16 x 0,75.

'Diagramme d'un connecteur circulaire' montre une configuration à 12 broches identifiées par des lettres.

1/3

Photo non contractuelle

Type de produit

Fiche coudée

Forme

mâle, coudé

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

15 pièce(s)

Nombre

pièce(s)

Total (CHF 31.95 / pièce(s))

CHF 31.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

99 0161 10 14 série 682

Connecteur coudé M16 IP40
Nombre de pôles : 14
4,0 - 6,0
peut être blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 4.0 - 6.0 mm
Type de montage : montage sur câble

Type: 99 0161 10 14

Type de produit: Fiche coudée

Forme: mâle, coudé

Nombre total de pôles: 14

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 24

Référence fabricant: 99 0161 10 14-20

Nombre de pôles: 14

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 682

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0133 70 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214654

Livraison le mar. 24 novembre

20 pièce(s)Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 0133 72 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214655

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 0133 78 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214656

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 0133 79 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214657

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 0134 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214658

Livraison le mar. 22 décembre

Conrad Electronic

Buchse, gewinkelt

250 V

7 A

Winkeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 0134 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214659

Livraison le mar. 22 décembre

Conrad Electronic

Buchse, gewinkelt

250 V

7 A

Winkeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

binder 09 0135 72 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214660

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

binder 09 0135 78 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214661

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 09 0135 79 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214662

Livraison le mar. 22 décembre

Conrad Electronic

Stecker, gewinkelt

250 V

7 A

Winkelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 20.95^*

binder 09 0136 72 03-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Code produit :3214663

Livraison le mar. 22 décembre

Conrad Electronic

Buchse, gewinkelt

250 V

7 A

Winkeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215619 binder 99 0161 10 14-20 Fiche coudée mâle, coudé Nombre total de pôles: 14 Série (connecteur rond): 682 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215619 binder 99 0161 10 14-20 Fiche coudée mâle, coudé Nombre total de pôles: 14 Série (connecteur rond): 682 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
