Name: binder 86 6618 1121 00008-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, coudé, embase femelle Nom
Brand: binder
SKU: 3218498
Availability: BackOrder

'Connecteur à trois broches avec filetage, supports métalliques latéraux, contacts dorés visibles.'

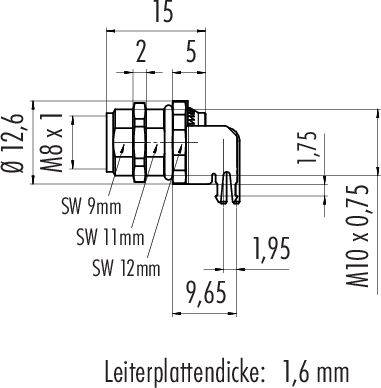

Dessin technique d'un connecteur avec dimensions. Dimensions : longueur totale 15 mm, M8 x 1, diamètre 12,6 mm, épaisseur de la carte de circuit imprimé 1,6 mm.

Diagramme d'un connecteur rond à 8 broches.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, coudé

embase femelle

Norme de connecteur

Connectique Sensorik

Coté A

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 2 février 2027

Nombre

pièce(s)

Total (CHF 28.95 / pièce(s))

CHF 28.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

86 6618 1121 série 00008 718

Boîte à bride M8
Coudé
Nombre de pôles : 8
peut être blindé
Soudage au trempé
IP67
M10x0,75
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6618 1121 00008

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, coudé
embase femelle

Norme de connecteur: Connectique Sensorik

Coté A: M8

Nombre de pôles: 8

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Connexion: à souder

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M10 x 0.75

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 86 6618 1121 00008-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Verschlussart

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216634

Livraison le mar. 24 novembre

18 pièce(s)Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 4.25^*

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3216635

Livraison le jeu. 17 décembre

Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 2.75^*

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3216636

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

10 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Code produit :3216659

Livraison le mar. 22 décembre

Conrad Electronic

Buchse, gerade

30 V

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Code produit :3216660

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

Flanschstecker

30 V

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Code produit :3216850

Livraison le mar. 24 novembre

80 pièce(s)Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216851

Livraison le mar., 2 février 2027

Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Code produit :3216852

Livraison le lun., 8 février 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 25.95^*

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Code produit :3216853

Livraison le lun., 8 février 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Code produit :3216854

Livraison le lun., 8 février 2027

Conrad Electronic

Flanschstecker

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 8.75^*

Documents & téléchargements

Fiche technique

Fiche technique 3218498 binder 86 6618 1121 00008-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, coudé, embase femelle Nom

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218498 binder 86 6618 1121 00008-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, coudé, embase femelle Nom

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
