Name: binder 86 6618 1121 00003-20 Connecteur non confectionné pour capteurs/actionneurs M10 x 0.75 femelle, coudé, embase fem
Brand: binder
SKU: 3218494
Availability: BackOrder

Connecteur M12 avec boîtier métallique, contacts à broches latéraux, pour montage sur circuit imprimé. Adapté aux applications industrielles, robuste et durable.

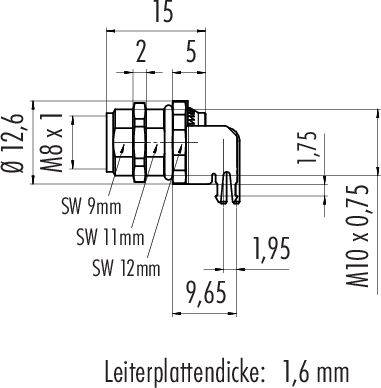

Dessin technique d'un connecteur fileté avec dimensions : M8 x 1, Ø12,6 mm, longueur 9,65 mm ; adapté pour épaisseur de circuit imprimé de 1,6 mm.

Cercle avec trois trous numérotés ; trous 1, 3 et 4 situés sur la face supérieure ; trous répartis symétriquement autour d'une croix centrale.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, coudé

embase femelle

Norme de connecteur

Connectique Sensorik

Coté A

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 2 février 2027

Nombre

pièce(s)

Total (CHF 19.95 / pièce(s))

CHF 19.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

86 6618 1121 00003 série 718

Boîte à bride M8
Coudé
Nombre de pôles : 3
peut être blindé
Soudage au trempé
IP67
M10x0,75
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6618 1121 00003

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, coudé
embase femelle

Norme de connecteur: Connectique Sensorik

Coté A: M8

Nombre de pôles: 3

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: à souder

Type de filetage côté du raccordement: M10 x 0.75

Type de filetage connexion des câbles et montage: M10 x 0.75

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 86 6618 1121 00003-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Verschlussart

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216634

Livraison le mar. 24 novembre

18 pièce(s)Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 4.25^*

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3216635

Livraison le jeu. 17 décembre

Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 2.75^*

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3216636

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

10 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Code produit :3216659

Livraison le mar. 22 décembre

Conrad Electronic

Buchse, gerade

30 V

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Code produit :3216660

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

Flanschstecker

30 V

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Code produit :3216850

Livraison le mar. 24 novembre

80 pièce(s)Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216851

Livraison le mar., 2 février 2027

Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Code produit :3216852

Livraison le lun., 8 février 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 25.95^*

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Code produit :3216853

Livraison le lun., 8 février 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Code produit :3216854

Livraison le lun., 8 février 2027

Conrad Electronic

Flanschstecker

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 8.75^*

Documents & téléchargements

Fiche technique

Fiche technique 3218494 binder 86 6618 1121 00003-20 Connecteur non confectionné pour capteurs/actionneurs M10 x 0.75 femelle, coudé, embase fem

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218494 binder 86 6618 1121 00003-20 Connecteur non confectionné pour capteurs/actionneurs M10 x 0.75 femelle, coudé, embase fem

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
