Name: binder 86 6618 1120 00003-20 Connecteur non confectionné pour capteurs/actionneurs M10 x 0.75 femelle, droit, embase fem
Brand: binder
SKU: 3218488
Availability: BackOrder

Un boîtier de connecteur électrique circulaire en métal avec des broches visibles et un raccordement fileté pour le montage.

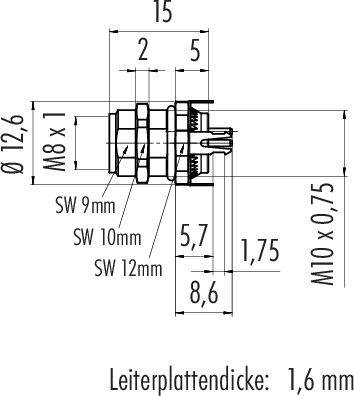

Dessin technique d'un connecteur avec dimensions en millimètres. Dimensions principales : diamètre 12,6 mm, longueur 15 mm, filetage M8x1.

Diagramme d'un connecteur circulaire avec trois broches numérotées : 1, 3 et 4. Les broches forment un motif triangulaire.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Coté A

Nombre de pôles

Tension nominale

60 V

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 21 janvier 2027

Nombre

pièce(s)

Total (CHF 12.95 / pièce(s))

CHF 15.95

-19 %

CHF 12.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

86 6618 1120 série 00003 718

Boîte à bride M8
Nombre de pôles : 3
peut être blindé
Soudage au trempé
IP67
M10x0,75
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6618 1120 00003

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Coté A: M8

Nombre de pôles: 3

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: à souder

Type de filetage côté du raccordement: M10 x 0.75

Type de filetage connexion des câbles et montage: M10 x 0.75

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 86 6618 1120 00003-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
