Name: binder 86 6518 1122 00003-20 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit, embase femell
Brand: binder
SKU: 3218484
Availability: BackOrder

Connecteur métallique à cinq broches dorées pour applications industrielles.

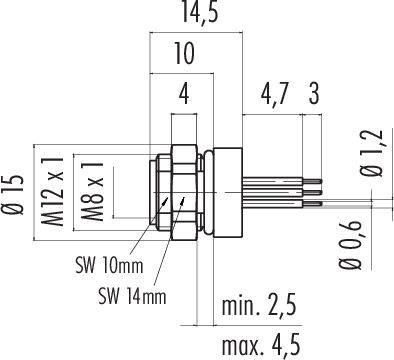

Dessin technique d'un connecteur cylindrique avec des unités de mesure M12 et M8. Présente les dimensions du diamètre et de la longueur.

Un diagramme circulaire avec trois cercles numérotés : '1', '3' et '4', disposés symétriquement à l'intérieur d'un cercle plus grand.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Norme de connecteur

Connectique Sensorik

Coté A

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 5 février 2027

Nombre

pièce(s)

Total (CHF 12.95 / pièce(s))

CHF 12.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

86 6518 1122 00003 série 718

Boîte à bride M8
Nombre de pôles : 3
non blindé
Soudage au trempé
IP67
M12x1.0
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6518 1122 00003

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Norme de connecteur: Connectique Sensorik

Coté A: M8

Nombre de pôles: 3

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: à souder

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Type de fermeture: à vis

Référence fabricant: 86 6518 1122 00003-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

Verschlussart

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216634

Livraison le mar. 24 novembre

18 pièce(s)Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 4.25^*

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3216635

Livraison le lun. 21 décembre

Conrad Electronic

Stecker, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 2.75^*

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Code produit :3216636

Livraison le mer., 6 janvier 2027

Conrad Electronic

Stecker, gerade

10 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Code produit :3216659

Livraison le lun., 28 décembre 2026

Conrad Electronic

Buchse, gerade

30 V

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Code produit :3216660

Livraison le mar. 24 novembre

1 pièce(s)Conrad Electronic

Flanschstecker

30 V

4 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Code produit :3216850

Livraison le mar. 24 novembre

80 pièce(s)Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216851

Livraison le mar., 2 février 2027

Conrad Electronic

Buchse, gerade

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Code produit :3216852

Livraison le mar., 9 février 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 25.95^*

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Code produit :3216853

Livraison le mar., 9 février 2027

Conrad Electronic

Buchse, gerade

30 V

1.5 A

Schraub

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Code produit :3216854

Livraison le mar., 9 février 2027

Conrad Electronic

Flanschstecker

60 V

4 A

Snap-In

pièce(s)

Min.: 1

Multiples: 1

CHF 8.75^*

Documents & téléchargements

Fiche technique

Fiche technique 3218484 binder 86 6518 1122 00003-20 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit, embase femell

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218484 binder 86 6518 1122 00003-20 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit, embase femell

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
