Name: binder 86 0532 1120 00012-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle No
Brand: binder
SKU: 3218397
Availability: BackOrder

Connecteur électrique circulaire, métallique, avec plusieurs broches et verrouillage à vis. Utilisé pour des connexions industrielles.

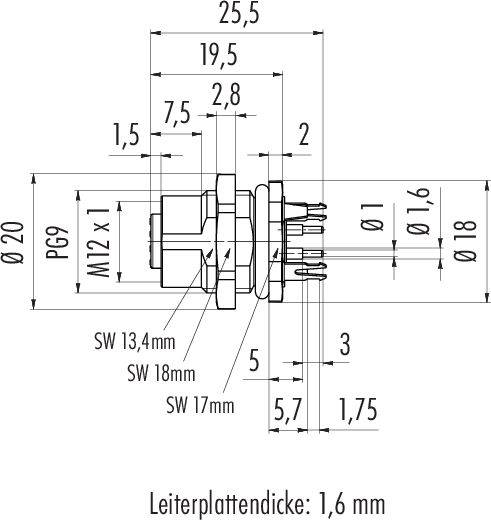

Dessin technique d'un connecteur avec dimensions : Ø20 mm, M12 x 1, épaisseur de circuit imprimé 1,6 mm, détails de la largeur de clé et des longueurs de broches.

Un diagramme circulaire avec douze points numérotés de 1 à 12. Un angle de 45 degrés est représenté entre les lignes 1 et 2.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Norme de connecteur

Connectique Sensorik

Coté A

M12

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

5 pièce(s)

Nombre

pièce(s)

Total (CHF 35.95 / pièce(s))

CHF 35.95

Prix TVA incl.

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

86 0532 1120 00012 série 763

Boîte à bride M12-A
Nombre de pôles : 12
peut être blindé
Soudage au trempé
IP68
UL
PG9
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 0532 1120 00012

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Norme de connecteur: Connectique Sensorik

Coté A: M12

Nombre de pôles: 12

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Connexion: à souder

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: PG9

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP68

Spécificités: blindé

Type de fermeture: à vis

Référence fabricant: 86 0532 1120 00012-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
