Name: binder 79 6372 200 08-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 8 Série (connecteur ro
Brand: binder
SKU: 3215516
Availability: BackOrder

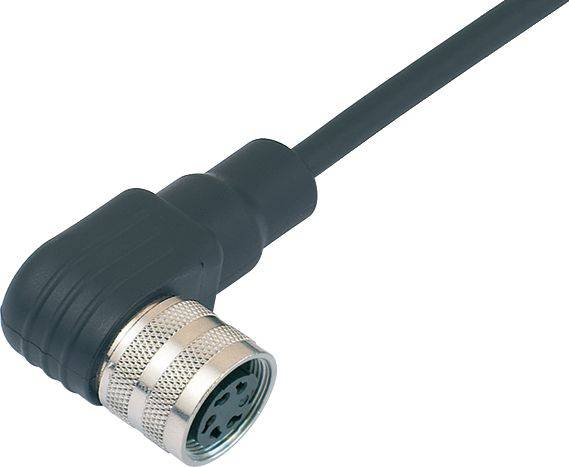

Un câble noir coudé avec une fiche métallique ronde multibroches à son extrémité, adapté aux connexions électroniques spécialisées.

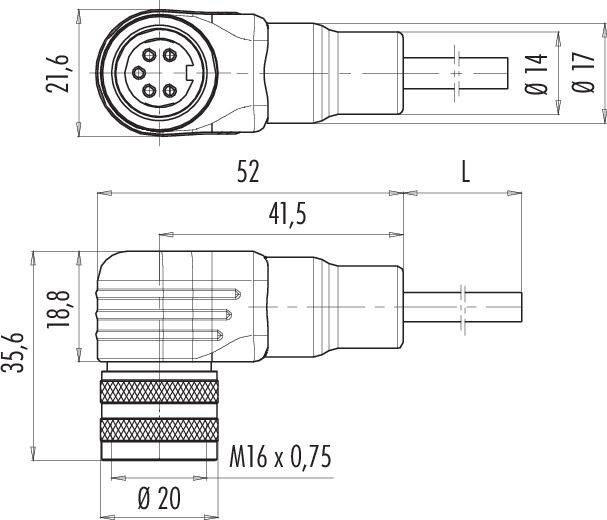

Dessin technique d'un connecteur coudé avec dimensions de raccordement en millimètres. Vue de dessus et vue latérale avec dimensions détaillées.

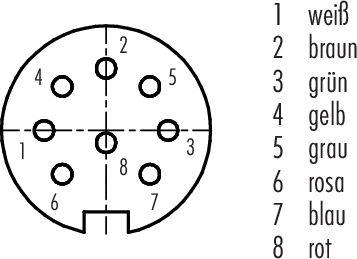

'Diagramme d'une fiche à 8 broches avec numéros de broches et codage couleur : 1-Blanc, 2-Marron, 3-Vert, 4-Jaune, 5-Gris, 6-Rose, 7-Bleu, 8-Rouge.'

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

femelle, coudé

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre

pièce(s)

Total (CHF 49.95 / pièce(s))

CHF 49.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

79 6372 200 08 série 425

Prise coudée M16 IP67
Nombre de pôles : 8 DIN
blindé
Moulé sur le câble
IP67
PUR noir
8 x 0,25 mm²

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Isolation toron : PP9Y sans halogène
Section de câble : 8 x 0,25 mm²
Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : oui
Type de montage : montage sur câble

Type: 79 6372 200 08

Type de produit: Connecteur circulaire confectionné

Forme: femelle, coudé

Nombre total de pôles: 8

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 90 °C

Courant nominal: 3 A

Température min.: -50 °C

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

Matériau boîtier: PUR

: AWG 24

Référence fabricant: 79 6372 200 08-20

Nombre de pôles: 8

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 425

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

binder 79 6013 20 05-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215485

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

1 St.

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 79 6014 20 05-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215486

Livraison le mar., 5 janvier 2027

Conrad Electronic

Buchse, gerade

1 St.

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 79 6030 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215488

Livraison le mar. 24 novembre

91 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

binder 79 6051 20 14-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215489

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

1 St.

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 67.95^*

binder 79 6052 20 14-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215490

Livraison le mar. 24 novembre

15 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

binder 79 6071 20 08-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215491

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

1 St.

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

binder 79 6072 20 08-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215492

Livraison le mar. 24 novembre

7 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 79 6113 20 05-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215493

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

1 St.

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

binder 79 6114 20 05-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215494

Livraison le mar., 5 janvier 2027

Conrad Electronic

Buchse, gerade

1 St.

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

binder 79 6117 20 06-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): 425 1 St.

Code produit :3215495

Livraison le mar., 5 janvier 2027

Conrad Electronic

Stecker, gerade

1 St.

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215516 binder 79 6372 200 08-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 8 Série (connecteur ro

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215516 binder 79 6372 200 08-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 8 Série (connecteur ro

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
