Name: binder 79 1455 215 05-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 5 Série (connecteur rond)
Brand: binder
SKU: 3215470
Availability: BackOrder

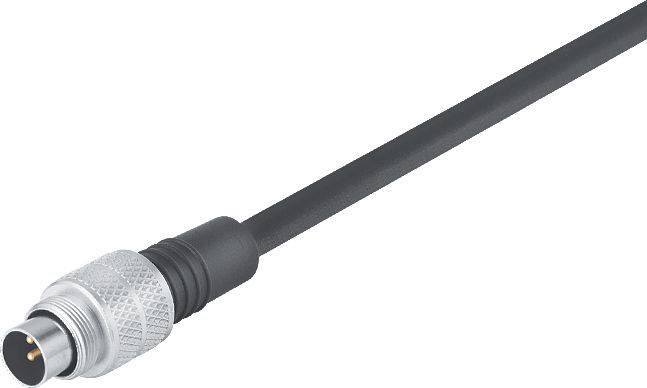

Un câble noir avec une fiche ronde argentée à son extrémité, probablement destiné à connecter des appareils électroniques.

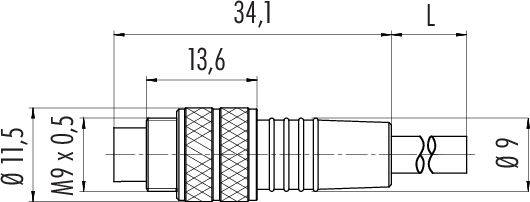

Dessin technique d'une prise avec dimensions : Largeur totale 34,1 mm, diamètre 11,5 mm, filetage M9 x 0,5.

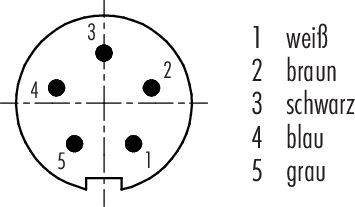

Affectation des broches : Le diagramme circulaire montre cinq broches, numérotées de 1 à 5. Assignation des couleurs : 1 blanc, 2 brun, 3 noir, 4 bleu, 5 gris.

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

mâle, droit

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre

pièce(s)

Total (CHF 39.95 / pièce(s))

CHF 39.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

79 1455 215 05 série 702

Fiche mâle pour câble M9 IP67
Nombre de pôles : 5
non blindé
Moulé sur le câble
IP67
PUR noir
5 x 0.25 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Matériau de verrouillage : CuZn (laiton nickelé)
Isolation conducteur : PVC
Section de câble : 5 x 0,25 mm²
Rayon de courbure du câble déplacé : min. 50 mm
Rayon de courbure du câble fixe : min. 25 mm
Sans halogène : non
Type de montage : montage sur câble

Type: 79 1455 215 05

Type de produit: Connecteur circulaire confectionné

Forme: mâle, droit

Nombre total de pôles: 5

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 70 °C

Courant nominal: 3 A

Température min.: -25 °C

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuZn

Matériau boîtier: PUR

: AWG 24

Référence fabricant: 79 1455 215 05-20

Nombre de pôles: 5

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 702
