Name: binder 79 1451 215 03-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 3 Série (connecteur rond)
Brand: binder
SKU: 3215462
Availability: BackOrder

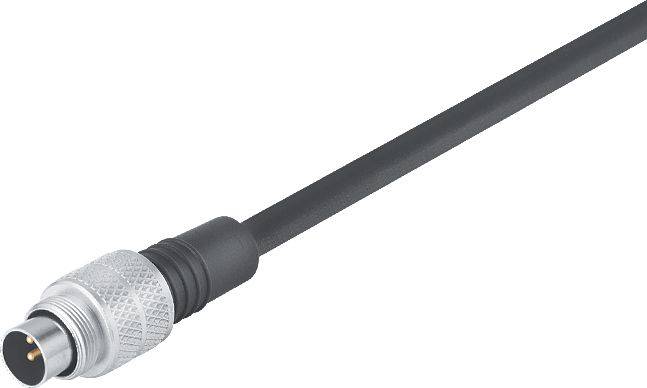

Câble avec fiche cylindrique en métal, fil noir ; typique pour les applications industrielles ou les connexions électroniques.

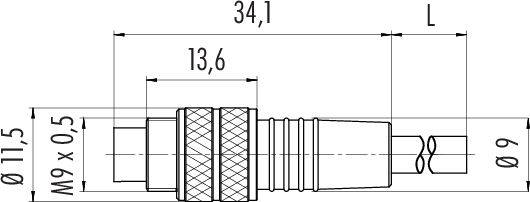

Dessin technique d'une fiche avec dimensions : Longueur 34,1 mm, diamètre 11,5 mm, filetage M9 x 0,5.

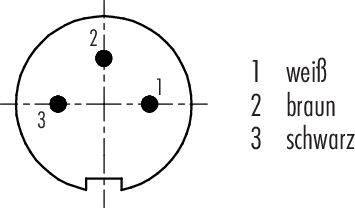

'Brochage' : Diagramme d'une fiche ronde à trois broches numérotées. Étiquetage : 1 blanc, 2 brun, 3 noir.

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

mâle, droit

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

15 pièce(s)

Nombre

pièce(s)

Total (CHF 31.95 / pièce(s))

CHF 31.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

79 1451 215 03 série 702

Fiche mâle pour câble M9 IP67
Nombre de pôles : 3
non blindé
Moulé sur le câble
IP67
PUR noir
3 x 0.25 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Matériau de verrouillage : CuZn (laiton nickelé)
Isolation conducteur : PVC
Section de câble : 3 x 0,25 mm²
Rayon de courbure du câble déplacé : min. 45 mm
Rayon de courbure du câble fixe : min. 22 mm
Sans halogène : non
Type de montage : montage sur câble

Type: 79 1451 215 03

Type de produit: Connecteur circulaire confectionné

Forme: mâle, droit

Nombre total de pôles: 3

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 70 °C

Courant nominal: 4 A

Température min.: -25 °C

Courant nominal - arrondi: 4 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuZn

Matériau boîtier: PUR

: AWG 24

Référence fabricant: 79 1451 215 03-20

Nombre de pôles: 3

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 702

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

binder 79 1401 12 02-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215426

Livraison le mar. 24 novembre

10 pièce(s)Conrad Electronic

Stecker, gerade

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

binder 79 1401 15 02-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215427

Livraison le mer., 6 janvier 2027

Conrad Electronic

Stecker, gerade

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 79 1401 72 02-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215428

Livraison le mar. 24 novembre

102 pièce(s)Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 79 1401 75 02-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215429

Livraison le mer., 6 janvier 2027

Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 79 1402 12 02-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215430

Livraison le mar. 24 novembre

18 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 79 1402 15 02-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215431

Livraison le mer., 6 janvier 2027

Conrad Electronic

Buchse, gerade

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

binder 79 1402 72 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215432

Livraison le mar. 24 novembre

148 pièce(s)Conrad Electronic

Buchse, gewinkelt

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 79 1402 75 02-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215433

Livraison le mer., 6 janvier 2027

Conrad Electronic

Buchse, gewinkelt

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

binder 79 1405 72 03-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215435

Livraison le mer., 6 janvier 2027

Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 79 1405 75 03-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 702 1 St.

Code produit :3215436

Livraison le mer., 6 janvier 2027

Conrad Electronic

Stecker, gewinkelt

1 St.

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215462 binder 79 1451 215 03-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 3 Série (connecteur rond)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215462 binder 79 1451 215 03-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 3 Série (connecteur rond)

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
