binder 77 5430 5429 50704-0100-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, droit, mâle, droit 1 m N

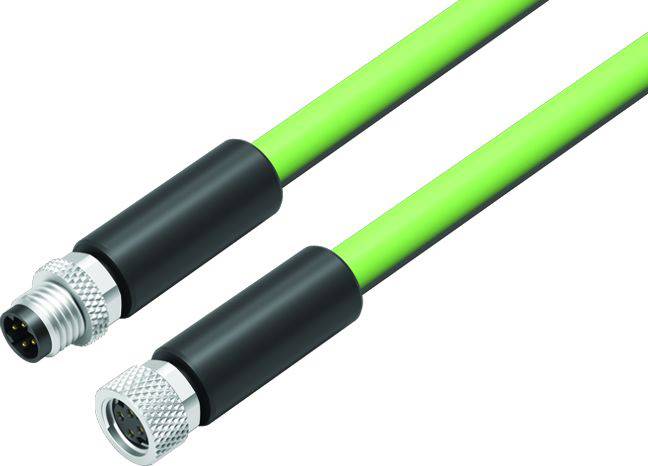

Deux câbles verts munis de fiches argentées à leurs extrémités, l'un mâle et l'autre femelle, destinés à connecter des appareils techniques.

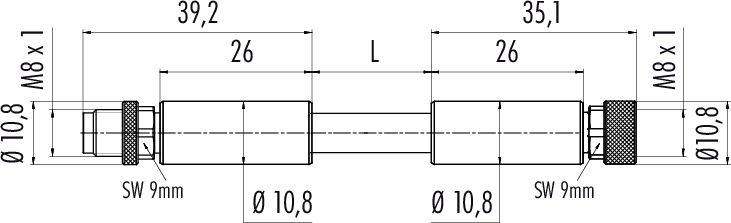

Dessin technique d'un mandrin de vérification cylindrique. Dimensions : longueur totale L, sections de 26, 39,2 et 35,1 mm, diamètre 10,8 mm.
1/2
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
mâle, droit
Coté A
M8
Coté de raccordement B
M8
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 22 décembre
Nombre
Total (CHF 45.95 / pièce(s))
CHF 45.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 5430 5429 50704-0100 série 818

  • Câble de raccordement M8-D pour câble - prise de câble
  • Nombre de pôles : 4
  • blindé
  • Moulé sur le câble
  • IP67
  • Pur vert
  • 4 x AWG22

Caractéristiques techniques

  • Compatibilité CEM : blindé
  • Résistance d'isolation : > 10⁸ Ω
  • Résistance de passage : ≤ 15 mΩ
  • Groupe d'isolants: I
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Matériau de verrouillage : CuZn (laiton nickelé)
  • Isolation toron : polyoléfine
  • Section de câble : 4 x AWG22
  • Vitesse de déplacement : 200 m/min
  • Rayon de courbure câble déplacé : ≥ 15 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Sans halogène : oui
  • Type de montage : montage sur câble
Type

77 5430 5429 50704-0100

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

mâle, droit

Coté A

M8

Coté de raccordement B

M8

Nombre de pôles

4

Longueur de câble

1 m

Materiau de la gaine

PUR

Tension nominale

63 V/DC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Connexion

câble avec connecteur

Couleur

vert

Type de filetage côté du raccordement

M8

Type de filetage connexion des câbles et montage

M8

Codification

D

Matériau du contact

CuZn

Revêtement du contact

Au (or)

IP67

Spécificités

sans halogène

blindé

Gaine PUR

Température min.

-40 °C

Température max.

80 °C

Type de fermeture

à vis

Référence fabricant

77 5430 5429 50704-0100-20

Contenu

1 pc(s)

Diamètre de câble

6.7 mm

Conforme à la norme RoHS

oui

Documents & téléchargements

Fiche technique

Fiche technique 3218268 binder 77 5430 5429 50704-0100-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, droit, mâle, droit 1 m N

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218268 binder 77 5430 5429 50704-0100-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, droit, mâle, droit 1 m N

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
