binder 77 4530 0000 50704-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 2 m Nombre de pôl

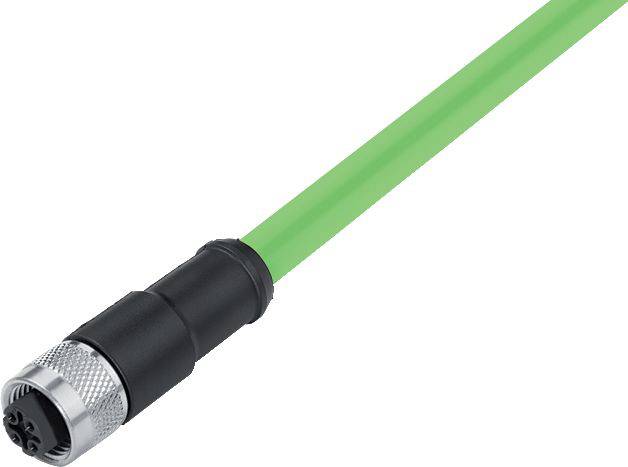

'Câble de connexion vert avec connecteur noir et argenté, utilisé pour des applications industrielles et la transmission de données.'

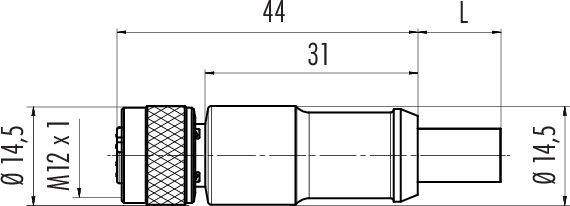

Dessin technique d'un corps cylindrique de longueur 44 mm et de diamètre 14,5 mm. Détails sur le filetage M12 x 1.

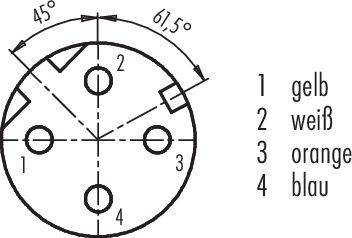

'Diagramme d'une fiche ronde à quatre contacts numérotés. Angles de 45° et 61,5° marqués. Légende : 1 jaune, 2 blanc, 3 orange, 4 bleu.'
1/3
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
19 pièce(s)
Nombre
Total (CHF 31.95 / pièce(s))
CHF 31.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 4530 0000 50704-0200 série 876

  • Prise de câble M12-D.
  • Nombre de pôles : 4
  • blindé
  • Moulé sur le câble
  • IP67
  • UL listed
  • PROFINET
  • Pur vert
  • 4 x AWG22

Caractéristiques techniques

  • Compatibilité CEM : blindé
  • Résistance d'isolation : > 10¹⁰ Ω
  • Résistance intérieure: 3 mΩ
  • Groupe d'isolants: I
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Matériau de verrouillage : zinc moulé nickelé
  • Isolation toron : polyoléfine
  • Type de câble : PROFINET
  • Section de câble : 4 x AWG22
  • Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
  • Rayon de courbure câble déplacé : ≥ 15 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Sans halogène : oui
  • Type de montage : montage sur câble
Type

77 4530 0000 50704-0200

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12

Nombre de pôles

4

Longueur de câble

2 m

Materiau de la gaine

PUR

Tension nominale

250 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Connexion

câble avec connecteur

Couleur

vert

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

D

Matériau du contact

CuSn

Revêtement du contact

Au (or)

IP67

Spécificités

PROFINET

Température min.

-40 °C

Température max.

80 °C

Type de fermeture

à vis

Référence fabricant

77 4530 0000 50704-0200-20

Contenu

1 pc(s)

Diamètre de câble

6.7 mm

Conforme à la norme RoHS

oui

Documents & téléchargements

Fiche technique

Fiche technique 3218251 binder 77 4530 0000 50704-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 2 m Nombre de pôl

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218251 binder 77 4530 0000 50704-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 2 m Nombre de pôl

Description

Binder propose 7 connecteurs circulaires différents pour le transfert de signal et de données dans des usines modernes et automatisées. Il s'agit principalement de connecteurs cylindriques M8, M12, M16, qui peuvent être configurés par le client en fonction de la zone d'utilisation. Lors du transfert de données, notre dernier connecteur M12 à codage X blindé peut gérer des taux de transfert de données jusqu'à 10 Gbits/s.

Propriétés :

• 6 séries de produits
• Différents systèmes de verrouillage, dont M8, M12 et M16
• Codage, y compris M12 - B, -D et -X.
• Indice de protection IP20 à IP69K
• 2 à 8 contacts
• Blindé et blindé
• Câble PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
