Name: binder 77 4430 0000 20004-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 2 m Nombre de pôl
Brand: binder
SKU: 3218208
Availability: BackOrder

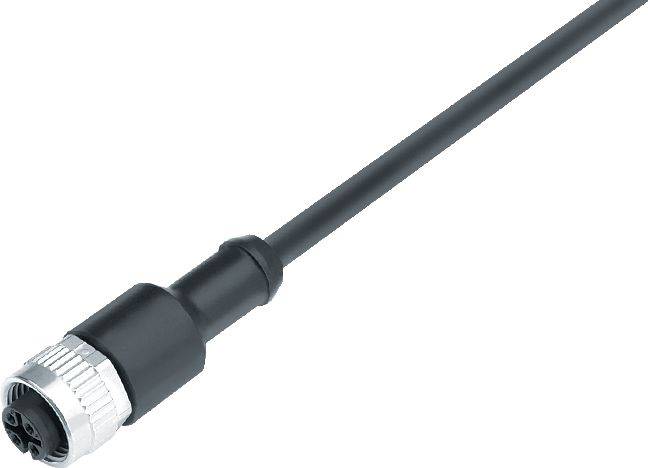

Un câble noir avec une fiche métallique à une extrémité, adapté aux connexions techniques ou à l'électronique.

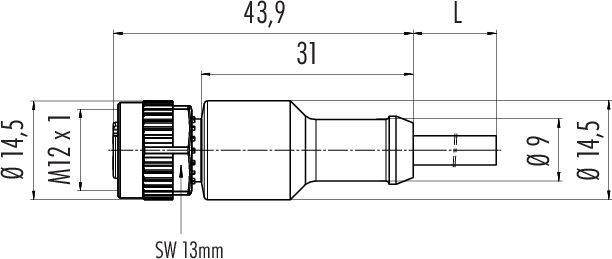

Dessin technique d'une fiche cylindrique avec dimensions : longueur 43,9 mm, diamètre 14,5 mm, filetage M12 x 1, largeur de clé 13 mm.

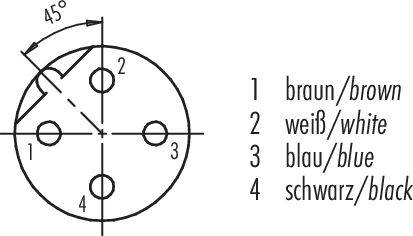

Un diagramme circulaire montre 4 connexions numérotées de 1 à 4. Les numéros sont marqués par des couleurs : 1 marron, 2 blanc, 3 bleu, 4 noir.

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

Coté A

M12

Nombre de pôles

Longueur de câble

2 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 8 janvier 2027

Nombre

pièce(s)

Total (CHF 25.95 / pièce(s))

CHF 25.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 4430 0000 20004-0200 série 766

Prise de câble M12-B
Nombre de pôles : 4
non blindé
Moulé sur le câble
IP68
UL listed
PVC gris
4 x 0,34 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PUR
Matériau de verrouillage : zinc moulé nickelé
Isolation conducteur : PVC
Section de câble : 4 x 0.34 mm²
Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : non
Type de montage : montage sur câble

Type: 77 4430 0000 20004-0200

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: femelle, droit

Coté A: M12

Nombre de pôles: 4

Longueur de câble: 2 m

Materiau de la gaine: PVC

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Connexion: câble avec connecteur

Couleur: gris

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: B

Matériau du contact: CuSn

Revêtement du contact: Au (or)

: IP68

Spécificités: codage B
PVC

Température min.: -40 °C

Température max.: 105 °C

Type de fermeture: à vis

Référence fabricant: 77 4430 0000 20004-0200-20

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm
