binder 77 3608 0000 50003-0200-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, coudé 2 m Nombre de pôle

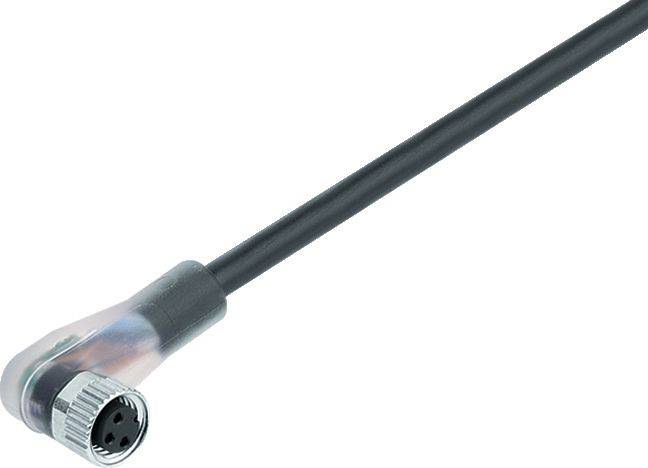

Câble noir avec fiche coudée, adapté pour les connexions techniques.

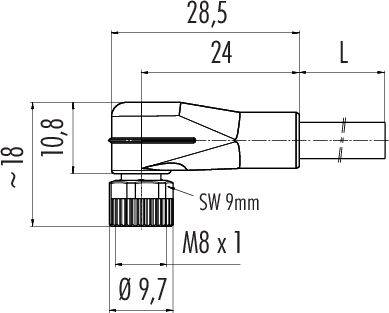

Dessin technique d'un connecteur. Dimensions : longueur 28,5 mm, largeur 18 mm, filetage de vis M8 x 1, largeur de clé 9 mm.

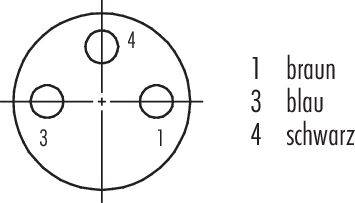

Schéma de câblage d'un connecteur circulaire à quatre contacts. Les contacts sont numérotés : 1 (marron), 3 (bleu), 4 (noir).
1/3
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, coudé
Norme de connecteur
Connectique Sensorik
Coté A
M8
Nombre de pôles
3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
11 pièce(s)
Nombre
Total (CHF 18.95 / pièce(s))
CHF 22.95
-17 %
CHF 18.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3608 0000 50003-0200 série 718

  • Prise coudée M8
  • Nombre de pôles : 3
  • non blindé
  • Moulé sur le câble
  • IP67
  • UL listed
  • PUR noir
  • 3 x 0,34 mm²

Caractéristiques techniques

  • Compatibilité CEM : non blindé
  • Résistance intérieure: 3 mΩ
  • Groupe de matériaux isolants : II
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Matériau de verrouillage : zinc moulé nickelé
  • Isolation toron : PP9Y sans halogène
  • Section de câble : 3 x 0.34 mm²
  • Vitesse de déplacement : ≤ 3,33 m/s.
  • Rayon de courbure câble déplacé : ≥ 10 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Sans halogène : oui
  • Type de montage : montage sur câble
Type

77 3608 0000 50003-0200

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, coudé

Norme de connecteur

Connectique Sensorik

Coté A

M8

Nombre de pôles

3

Longueur de câble

2 m

Materiau de la gaine

PUR

Tension nominale

10 V

30 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

câble avec connecteur

Couleur

noir

Type de filetage côté du raccordement

M8

Type de filetage connexion des câbles et montage

M8

Matériau du contact

CuZn

Revêtement du contact

Au (or)

IP67

Spécificités

sans halogène

Température min.

-50 °C

Température max.

80 °C

Type de fermeture

à vis

Référence fabricant

77 3608 0000 50003-0200-20

Contenu

1 pc(s)

Diamètre de câble

4.3 mm

Conforme à la norme RoHS

oui

Documents & téléchargements

Fiche technique

Fiche technique 3217845 binder 77 3608 0000 50003-0200-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, coudé 2 m Nombre de pôle

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3217845 binder 77 3608 0000 50003-0200-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, coudé 2 m Nombre de pôle

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
