binder 77 3530 0000 20704-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 5 m Nombre de pôl

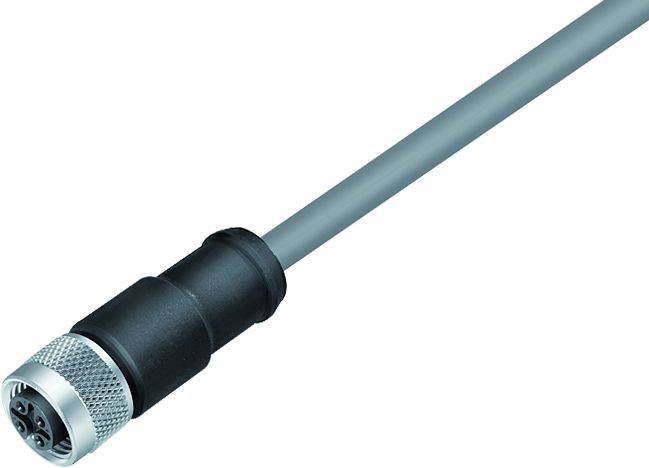

Un câble de connexion électrique gris avec une fiche métallique ronde à son extrémité, adapté aux applications industrielles.

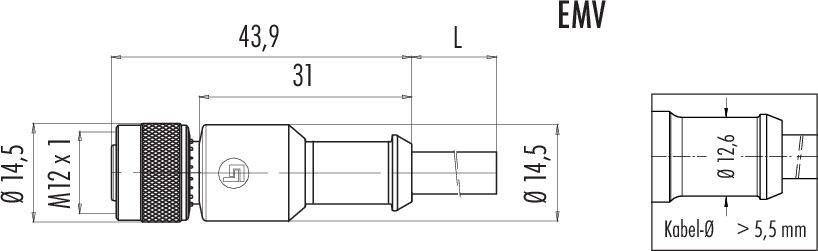

Dessin technique d'un connecteur M12 avec cotes de construction : longueur totale L, 43,9 mm de longueur jusqu'au filetage, diamètre 14,5 mm.

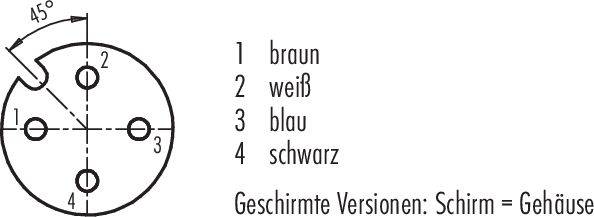

Diagramme d'une fiche à quatre bornes numérotées : 1 marron, 2 blanc, 3 bleu, 4 noir. Remarque : 'Écran = Boîtier'.
1/3
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
1 pièce(s)
Nombre
Total (CHF 37.95 / pièce(s))
CHF 37.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 1 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3530 0000 20704-0500 série 763

  • Prise de câble M12-A.
  • Nombre de pôles : 4
  • blindé
  • Moulé sur le câble
  • IP67
  • UL listed
  • PVC gris
  • 4 x 0,34 mm²

Caractéristiques techniques

  • Compatibilité CEM : blindé
  • Résistance d'isolation : ≥ 10¹⁰ Ω
  • Résistance intérieure: 3 mΩ
  • Groupe de matériaux isolants : II
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Matériau de verrouillage : CuZn (laiton nickelé)
  • Isolation conducteur : PVC
  • Section de câble : 4 x 0.34 mm²
  • Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
  • Rayon de courbure câble déplacé : ≥ 10 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Sans halogène : non
  • Type de montage : montage sur câble
Type

77 3530 0000 20704-0500

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12

Nombre de pôles

4

Longueur de câble

5 m

Materiau de la gaine

PVC

Tension nominale

250 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Connexion

câble avec connecteur

Couleur

gris

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Matériau du contact

CuSn

Revêtement du contact

Au (or)

IP67

Spécificités

blindé

Température min.

-40 °C

Température max.

105 °C

Type de fermeture

à vis

Référence fabricant

77 3530 0000 20704-0500-20

Contenu

1 pc(s)

Diamètre de câble

5.4 mm

Conforme à la norme RoHS

oui

Documents & téléchargements

Fiche technique

Fiche technique 3217782 binder 77 3530 0000 20704-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 5 m Nombre de pôl

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3217782 binder 77 3530 0000 20704-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit 5 m Nombre de pôl

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
